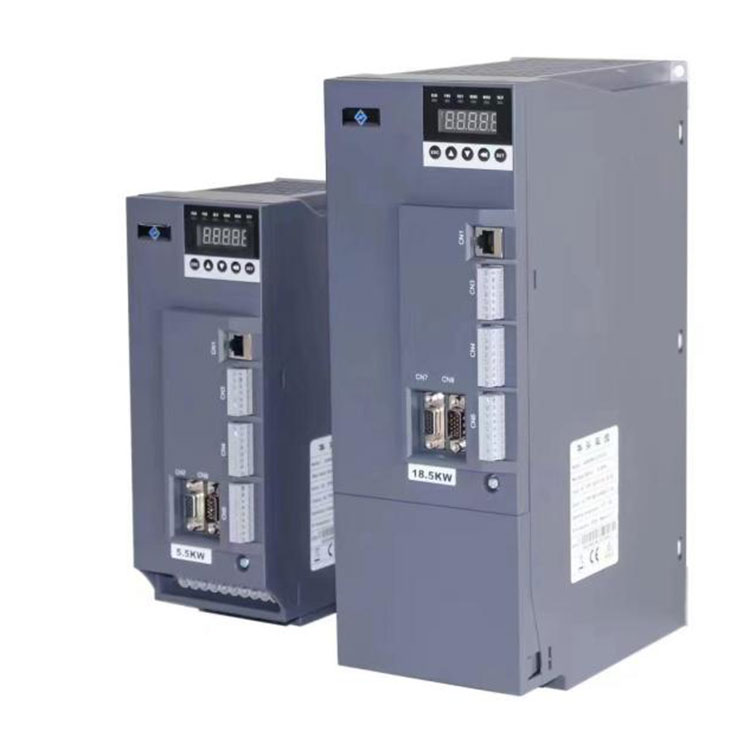

Servo Drive CA Série AS650

Descrição do produto

AS650

O servoconversor CA da série AS650 realiza servocontrole de circuito fechado completo de motores de indução CA e motores síncronos de ímã permanente, integrando controle de velocidade, controle de posição e controle de torque.

O servoconversor CA da série AS650 possui interfaces ricas, operação simples e aplicativos padrão podem ser depurados gratuitamente, proporcionando grande conveniência para engenheiros de projeto mecânico na seleção, projeto e depuração. Interfaces convenientes com sistemas CNC e sistemas PLC das principais marcas nacionais e estrangeiras tornam seu projeto mecânico mais flexível e demonstram plenamente sua vantagem competitiva.

Como uma unidade de servoacionamento de alta potência, o servoacionamento CA da série AS650 é particularmente econômico em aplicações de servoacionamento de alta potência, como controle de fuso de máquinas-ferramentas CNC, equipamentos de forjamento, equipamentos de impressão, sistemas servo hidráulicos e equipamentos de trefilação. .

Dimensões do servoacionamento

potência (KW)	UM(mm	B(mm)	Hum)	W(mm)	D(mm)	Diâmetro do furo de montagem (mm)	Observação
potência (KW)	Dimensões de instalação		Dimensões			Diâmetro do furo de montagem (mm)	Observação
4,0-7,5	90	251	262	100	155.8
11-18,5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabela de seleção de drives

Series	modelo	Potência de entrada	capacidade da bateria (kVA)	Corrente de entrada (A)	Corrente de saída (A)	Motor adaptativo (kW)	Unidade de freio	Distância de adaptação (Q/kW)	Quantidade do resistor de frenagem
AS650	2R2T3	3PH 380V 50/60Hz Alcance de voltagem 304~456V Taxa de desequilíbrio de tensão inferior a 3% Taxa de desequilíbrio de frequência inferior a 3%	4.8		6	2.2	construídas em	75/0,8
	004T34		6	10.7	9	4		50/1,0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2,5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2,5
	037T3*		50	76	75	37		20/2,5	2
	045T3*		60	92	90	45		16/2,5
	055T3*		72	113	110	55		16/2,5
	075T3'		100	157	150	75		16/2,5
	093T3*		116	180	170	93		16/2,5
	110T3*		160	214	210	110		16/2,5
	132T3*		192	256	253	132		16/2,5
	160T3*		231	307	304	160	nenhum
*Nota: Além de E, os sufixos do modelo incluem R e C. Para potência de 185 kW e superior, consulte o fabricante

Tabela de seleção de fios

Nome do material	Especificações	Observação
Cabo de feedback de codificador único servo série AS650 de 3m	CB650ME-A-3000-T/CB650ME-B-3000-T (com plugue de aviação)	Padrão de unidade de codificador único
Cabo de feedback de comando do sistema servo 3m série AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (somente para sistema Syntec)	Padrão de unidade de codificador único
Cabo de feedback de codificador duplo servo série AS650 de 3m	CB650MD-A-3000-T/CB650MD-B-3000-T (com plugue de aviação)	Drivers de codificadores duplos vêm como padrão
Cabo de feedback de comando do sistema servo 3m série AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (somente para sistema Syntec)
*Nota: O valor no modelo de especificação indica o comprimento, como "CB650MD-A-3000-T", o que significa que o comprimento do cabo é de 3 metros. Cabos de outros comprimentos são opcionais. Se forem necessários 5 metros, o número do modelo é "CB650MD-A-5000-T" e outros comprimentos são semelhantes. Os comprimentos regulares são 5 metros, 8 metros e 10 metros.

Nossas vantagens

Excelente desempenho de controle:

Pode realizar perfeitamente o controle VF, controle vetorial de malha aberta e servo controle de malha totalmente fechada de motores de indução CA e motores síncronos de ímã permanente

Operação estável em velocidade ultrabaixa e saída de alto torque

Bom desempenho de resposta dinâmica

Ao funcionar sem carga, a corrente do inversor atinge o mínimo, maximizando a economia de energia do inversor

O controle de posição e o controle de torque têm maior precisão

Algoritmo atual otimizado e configuração de hardware tornam a capacidade de sobrecarga do driver mais forte

Funções de interface ricas

Interface de entrada/saída com 7 entradas/2 saídas, 2 portas de saída de relé

3 entradas analógicas, 1 interface de saída analógica

2 interfaces de entrada de codificador, 1 interface de saída de codificador

1 interface de entrada de pulso de alta velocidade

1 grupo de interface de entrada de pulso diferencial multifuncional

Interface de comunicação RS232 padrão

Interface de barramento Ethernet de alta velocidade Mechatrolink-lll Ethercat

Funções de controle ricas e poderosas

A unidade vetorial de circuito totalmente fechado pode obter precisão perfeita:

Controle de velocidade

Controle de torque

Controle de posição (ângulo)

Acionamento mestre-escravo, função de engrenagem eletrônica

Posicionamento de eixo único e outras funções

Sensor de pressão externo, pode ser aplicado ao sistema de servo controle hidráulico

Excelente desempenho de controle

Controle de cisalhamento de comprimento fixo

Controle de tensão de crimpagem
