Amostragem do núcleo fora da direção de skid

Máquina de disparo de núcleo de núcleo de núcleo fria totalmente automática de alta qualidade automática. Separação horizontal do molde

◆ Introdução ao equipamento:

[Máquina de disparo de núcleo de núcleo de núcleo fria totalmente automática. Separação horizontal do molde]

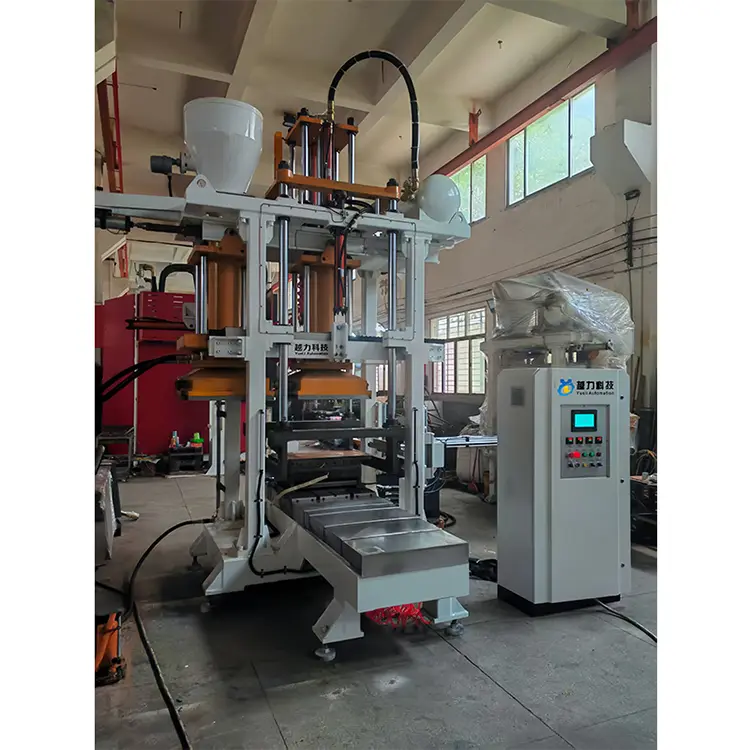

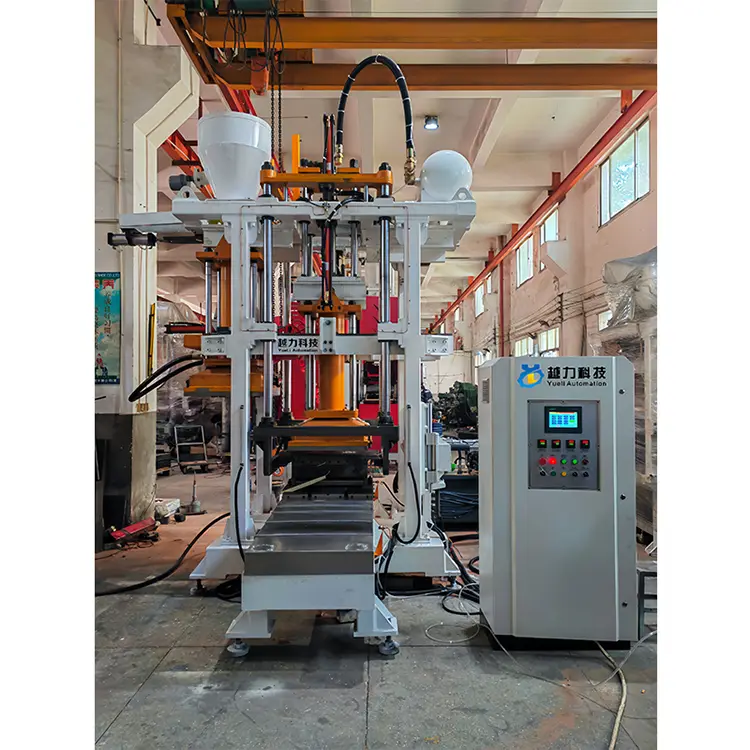

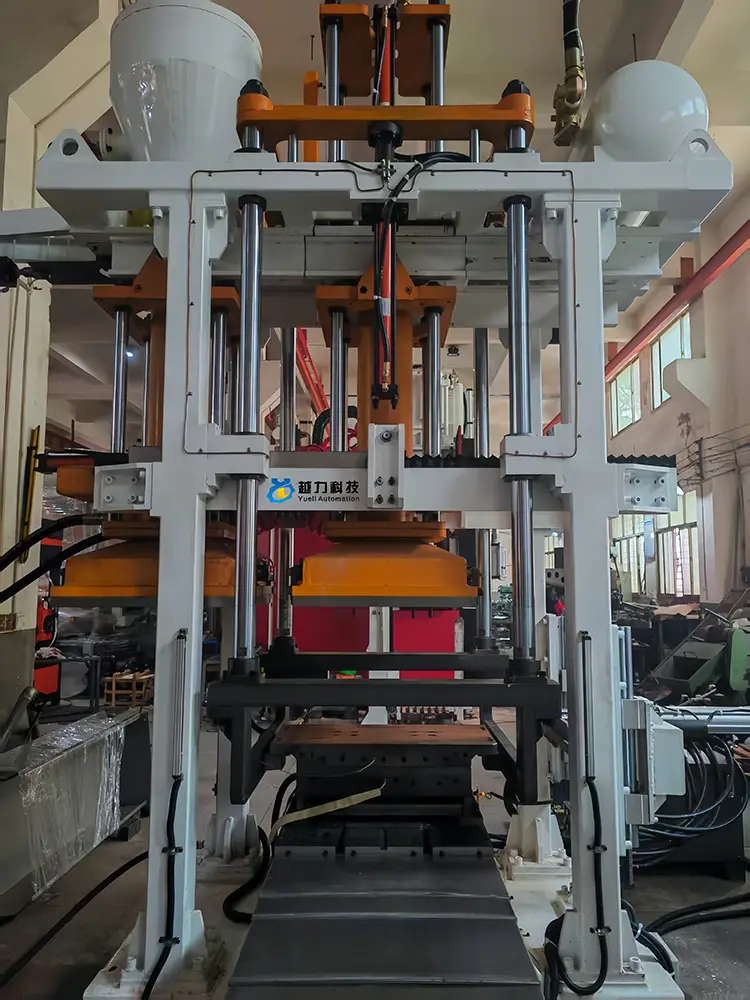

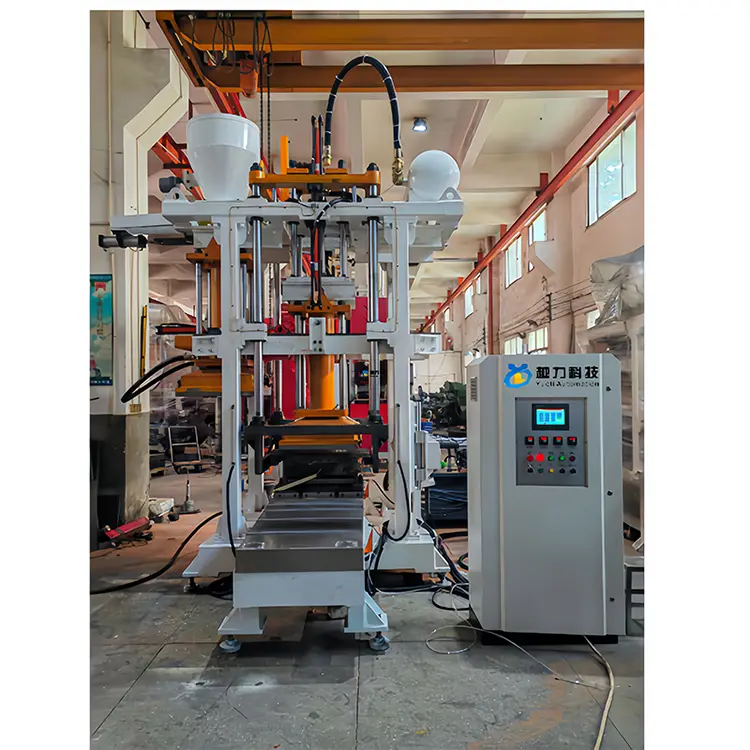

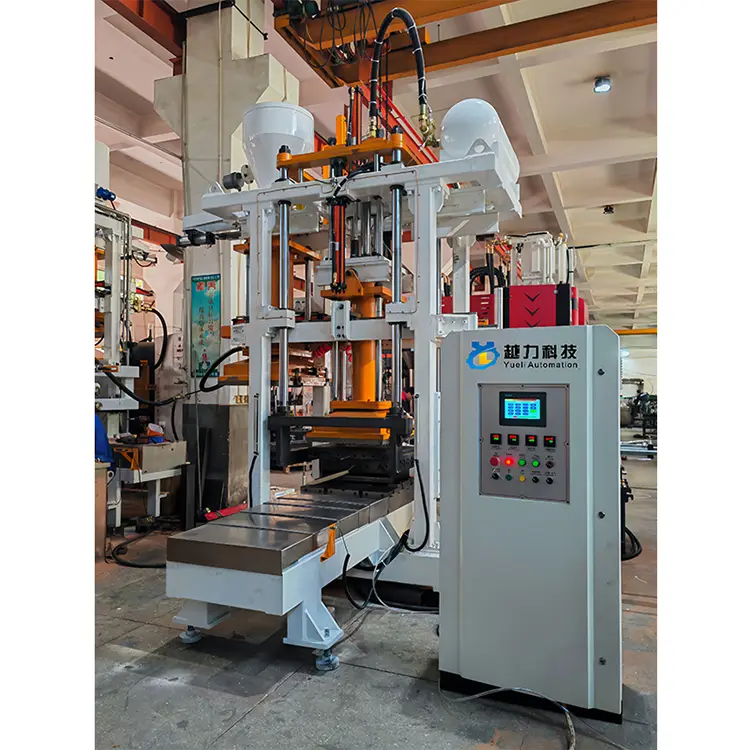

YL1080H-40A Máquina de disparo de núcleo de núcleo fria totalmente automática [Excelente tiro vertical de areia. "Partimento horizontal do mofo.

Sistema de controle de programas PLC programável. Sistema hidráulico de precisão servo. Remoção do núcleo da parte externa da máquina de deslizamento linear. Adição de areia de indução de elevador

A máquina de disparo de núcleo de núcleo fria totalmente automática (separação horizontal do molde) também possui excelente tiro de areia vertical. Partimento horizontal do molde. O guia linear de precisão do molde inferior é removido para a tomada do núcleo. A máquina de adição de areia de sensor inteligente, operação totalmente automática/manual da caixa de núcleo de núcleo fria, funciona com o princípio de injetar a areia crua mista na caixa do núcleo, soprando gás e depois endurecendo rapidamente, alcançando assim uma superfície apertada e lisa. Os produtos do núcleo do núcleo do núcleo de areia de alta qualidade com dimensões precisas são amplamente utilizadas em indústrias como proteção contra incêndio de válvula, fundição de pilha de moldes de fase de ferro fundido e fundição de precisão de novas ligas de alumínio energético.

◆ Especificações e modelos de equipamentos principais

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ Funções de equipamento principal [YL1080H-40A CORRE DO FRIO. "Amostragem do núcleo fora da direção da derrapagem.

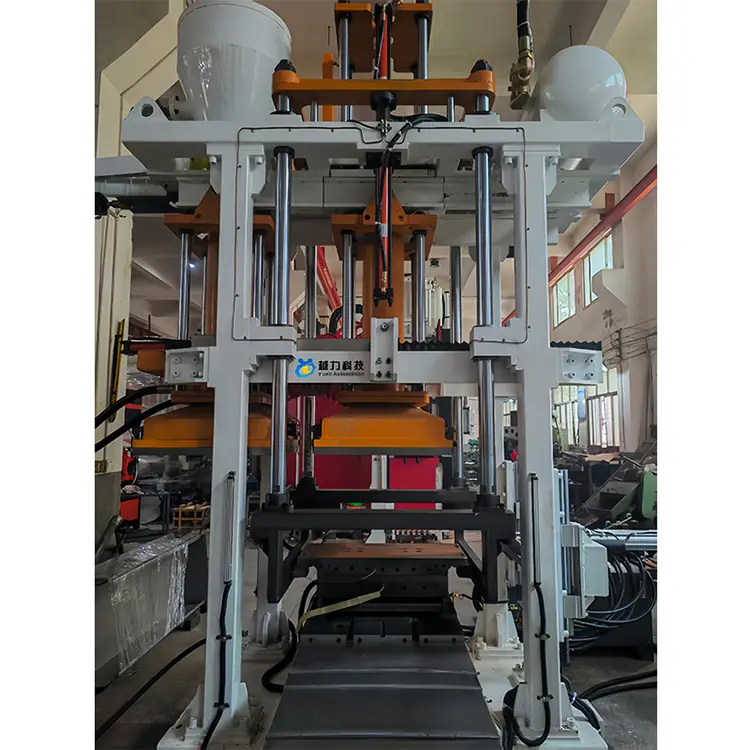

1. Excelente jateamento vertical de areia. Separação horizontal de moldes. Sistema de controle alemão da Siemens

2. Sistema hidráulico de precisão de servo de inovância, Taiwan Airtac Precision Pneumatic System

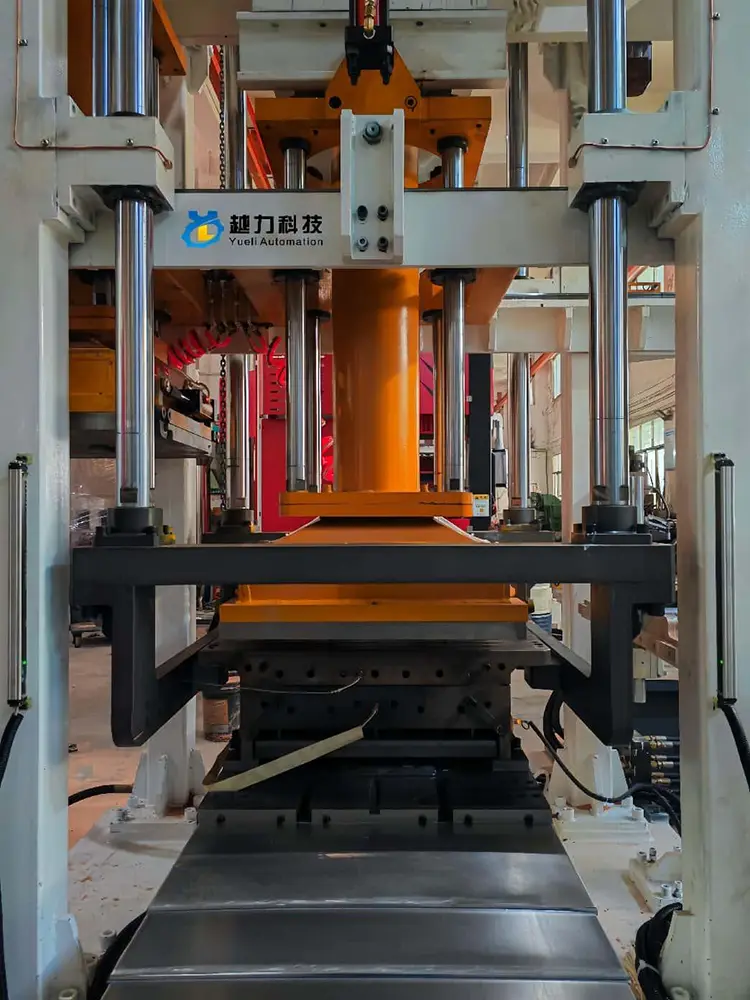

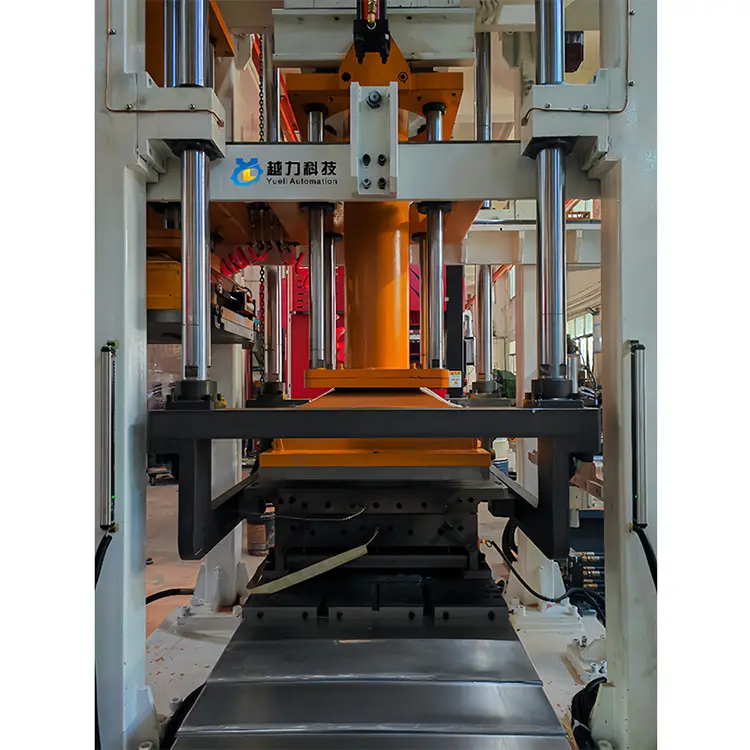

3. O núcleo é retirado da parte externa da máquina deslizante de guia linear de precisão da matriz inferior, e a máquina de adição de areia de sensor inteligente é usada

4. Máquina de fundição ambientalmente amigável, com um projeto de remoção de fumaça e poeira integrado para o painel de equipamentos gerais

◆ Principais parâmetros técnicos do equipamento [YL1080H-40A CORE DE CRIO] "Amostragem do núcleo fora da direção da derrapagem.

◆ Procedimento de trabalho do equipamento [YL1080H-40A CORRE DO FOO. "Amostragem do núcleo fora da direção da derrapagem.

Entrada inferior do molde → Fechamento do molde [pressão descendente] → Entrada do módulo de combinação [Módulo de puxamento do núcleo] → Injeção de areia Entrada da cabeça → Injeção de areia Pressão descendente → Injeção de areia → Espaço de injeção de areia → Injeção de areia Rise → Injeção de injeção de areia retraia (reinicialização)/injeção de ar injeção → injeção de cabeça carga/mofo

Sand scraping (cleaning sand) → downward pressure of the air injection head → Air injection → solidification of the sand core → retraction of the combined module (core removal and reset) → top mold (sand mold remaining in the mold) → first mold opening 20-50mm (sand core demolding) → second mold opening/air injection head rising → lower mold sliding out (reset)/sand injection head entering → lower mold top core (sand Demolding do núcleo) → Remoção do núcleo fora da máquina → ⒆ Tempo de remoção do núcleo seguro → ⒇ Mold inferior redefinir o núcleo superior

◆ Configuração do equipamento [YL1080H-40A CORRE DO FRIO. "Amostragem do núcleo fora da direção da derrapagem.

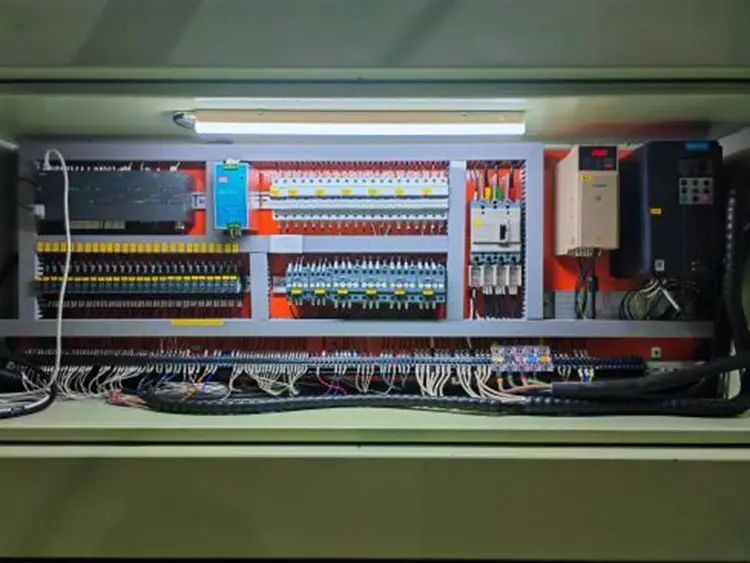

1. Sistema de controle elétrico: Operação de ponta Sistema de controle elétrico da Siemens da Alemanha (tela de toque e tipo de divisão do programa)

Botões de interruptor de ponta da série Siemens [botão Iniciar, interruptor de engrenagem rotativa]

2. Sistema hidráulico: Huichuan Servo Precision Stepless Speed ​​Speed ​​Change System, componentes hidráulicos da marca Taiwan

3. Sistema pneumático: Taiwan Airtac Precision Pneumatic System [cilindros. Válvula eletromagnética. Processador de fonte aérea

4. Sistema de atomização: Sistema de tratamento de atomização de precisão SMC importada pura japonesa. Componentes pneumáticos do núcleo SMC

5. Aparelhos elétricos de baixa tensão: aparelhos elétricos de baixa tensão de Snyder. Switch de proximidade OMRON. Taiwan Mingwei Power Switch

5. Controle de segurança: as partes móveis do molde de abertura e fechamento estão equipadas com cortinas de luz de segurança indutiva

6. Sistema de lubrificação: as principais partes móveis do molde de abertura e fechamento estão equipadas com um sistema automático de lubrificação de injeção de óleo

7. Exibição de pressão: a pressão de ação do equipamento e a pressão de areia são exibidas independentemente

8. Aparência do equipamento: revestimento em pó e verniz. Tratamento de superfície de tinta sofisticado

◇ Outras configurações detalhadas:

[1] Plc Touch Screen: Siemens, Alemanha

[2] Processador do Centro de Programa: Siemens, Alemanha

[3] Switch de botão: Siemens, Alemanha

[4] Contator de CA: Schneider

[5] Relé: Schneider

[6] Switch de proximidade OMRON

[7] Supplicação de alimentação de comutação: Mingwei, Taiwan

◆ Principais características e vantagens do equipamento [YL1080H-40A CORE FRIO. "Amostragem do núcleo fora da direção da derrapagem.

◇ Precisão e estabilidade: a estrutura geral da máquina de tiro do núcleo de núcleo fria YL1080H-40A adota um princípio de design de precisão e estabilidade de uma estrutura mecânica de alto padrão de alto padrão, com excelentes e rigorosos processos de fabricação. Ele usa equipamentos de processamento de precisão de alta precisão e a estrutura das partes móveis é altamente precisa. Toda a estrutura da máquina é estável e durável por um longo tempo.

◇ Excelente jateamento de areia: A máquina de jateamento de areia de núcleo frio YL1080H-40A apresenta um excelente método de jateamento de areia vertical, confiando no tiroteio de pressão do equipamento do equipamento

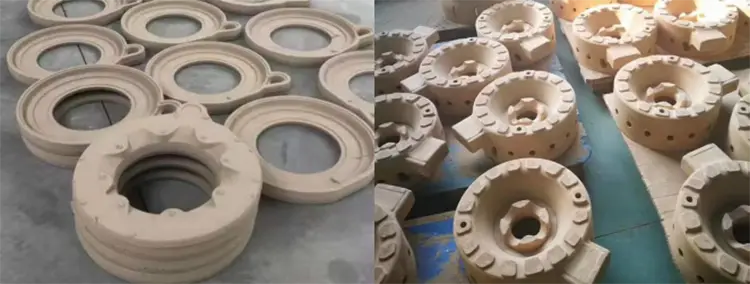

O princípio da areia e o efeito gravitacional natural da areia de resina; O molde está equipado com um método de escape rápido e suave em três lados simultaneamente. O processo de criação do núcleo pode preencher a cavidade do molde no menor tempo. O núcleo de areia é apertado, cheio e suave, e o rendimento do núcleo é alto.

◇ Inteligente e eficiente: A máquina de tiro de núcleo de núcleo frio YL1080H-40A possui um alto grau de automação. Ele está equipado com guias lineares precisos para remover núcleos do molde inferior, facilitando e altamente automatizados o núcleo. Permite que uma pessoa opere várias máquinas, garantindo estabilidade, suavidade, eficiência e segurança.

Alta taxa de rendimento: A máquina de tiro de núcleo de núcleo fria do núcleo frio YL1080H-40A possui um excelente método de tiro de areia vertical, estrutura mecânica de precisão de ponta, desempenho alto de vedação, forte força de tiro de areia, núcleos de areia apertados e lisos, dimensões precisas e núcleos de areia de alta qualidade com uma alta taxa de rendimento. Pode controlar efetivamente o subsídio de usinagem das peças fundidas.

Protection Proteção ambiental de ponta: A máquina de moldagem por núcleo de núcleo de núcleo frio YL1080H-40A adota os altos padrões de proteção ambiental para máquinas de fundição. Durante o processo de design de equipamentos, os altos requisitos de proteção ambiental para fumaça e poeira durante o processo de produção foram considerados de maneira abrangente e meticulosamente. A fumaça e a poeira foram uniformemente integradas para o tratamento, e a máquina de fundição de alta proteção ambiental projetada melhorou efetivamente o ambiente da oficina de fundição.

◇ Requintado e durável: o processo de design da máquina de tiro do núcleo de núcleo frio YL1080H-40A levou em consideração totalmente a vida útil do equipamento. Diferentes componentes são fabricados com altos padrões e materiais razoáveis ​​com base em diferentes requisitos de uso. Os requisitos de tratamento térmico e os detalhes da aparência são bem tratados, garantindo que o equipamento possa manter sua precisão por um longo tempo, permanecer estável e suave e ter detalhes requintados.

◇ Materiais aplicáveis: areia seca [areia de resina fenólica seca]

◆ Operação e uso do equipamento:

(1) Verifique se o tubo de entrada de ar e a fonte de alimentação (trifásica 380V, 50Hz) foram adequadamente conectados.

(2) Remova a poeira no equipamento após a instalação. Ferramentas e outros diversos.

⑶ Se o equipamento está na posição inicial quando o molde é aberto para garantir a segurança dos operadores.

⑷ Instale o molde (caixa do núcleo) na máquina; Em qualquer circunstância, antes de abrir a válvula de ar (fornecendo ar para o equipamento), a haste de instalação deve ser empurrada para o espaço entre a mesa de trabalho da máquina e a cabeça da injeção de areia para evitar danos e garantir a segurança do pessoal.

⑸ Feche o interruptor de energia principal e todos os interruptores de circuito de controle e verifique as luzes de trabalho de iluminação. Verifique se a luz do sinal de energia no painel de controle é normal.

(6) Abra a válvula de admissão principal e verifique se a pressão do ar no tubo de ar está dentro da faixa normal de 6 a 7kpa.

Alterne o modo de operação da máquina para o modo manual e depra manualmente se cada parte móvel da máquina opera de maneira suave e normalmente.

Se as ações de abertura e fechamento de moldes são suaves ou não, defina uma abertura razoável de molde e tempo de fechamento de acordo com as características do molde

② Verifique se as ações de avanço e retiro do módulo combinado são suaves. Defina os tempos de avanço e retiro razoáveis ​​com base na viagem do módulo

③ Se as ações avançadas e de retirada da cabeça de areia são suaves ou não, defina um tempo razoável de avanço e retiro de acordo com o golpe da cabeça de areia

④ Se a operação de jateamento de areia é normal ou não, defina um tempo de areia razoável de acordo com as características do molde para o trabalho de areia

⑤ Se o escapamento da cabeça de injeção de areia está funcionando corretamente é geralmente definido em 8 a 10 segundos para o tempo de exaustão da caixa de areia

⑥ Se as ações de avanço e retiro do molde inferior são lisas ou não, defina um tempo razoável de avanço e retiro de acordo com o golpe do molde inferior

⑦ Verifique se a ação do ejetor é normal e o núcleo está funcionando corretamente. Defina um tempo razoável do ejetor do núcleo de acordo com as características do molde

⑧ Alterne o modo de operação para operação única e a máquina percorre automaticamente e executará várias vezes sem carga. Verifique se todas as ações da máquina são coordenadas, ordenadas, estáveis ​​e suaves.

◆ Precauções durante o processo de operação:

Antes da execução do teste, é necessário remover a poeira na máquina e limpar todas as ferramentas ou outros detritos deixados nela para impedir que os funcionários durante a operação.

Antes de iniciar a operação, é necessário verificar cuidadosamente a condição dos parafusos em todas as partes da máquina e garantir que eles sejam apertados.

⑶ Antes de iniciar a operação, verifique se todas as partes móveis estão na posição normal inicial.

⑷ Em caso de falha da máquina, ele deve ser interrompido imediatamente, o botão de parada pressionado, o abastecimento de alimentação e suprimento de gás e a manutenção realizada. ⑸ É necessário verificar frequentemente se as juntas do circuito elétrico estão soltas e se os componentes da máquina estão danificados.

(6) Os não profissionais não têm permissão para abrir o gabinete de controle elétrico à vontade ou colocar quaisquer itens diversos no interior.

É preciso passar por treinamento e estar familiarizado com a estrutura da máquina, o princípio de trabalho e as regras de operação antes de poder operá -lo. Ninguém mais tem permissão para operar a máquina à vontade.

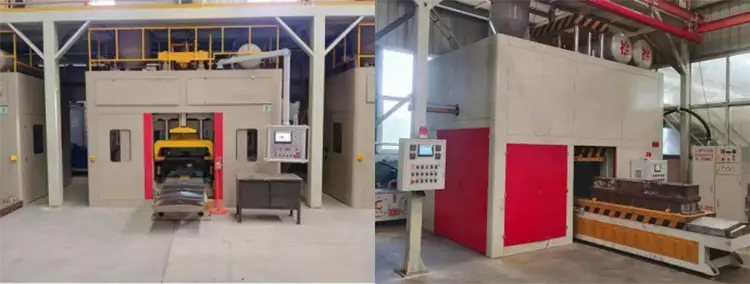

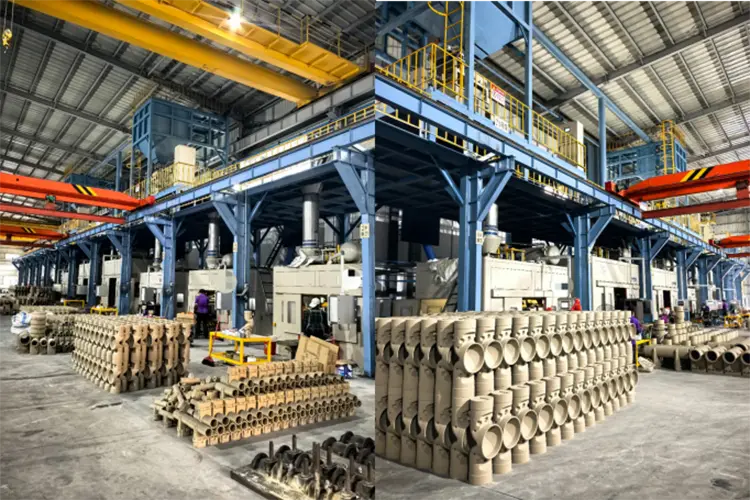

◆ Linha de produção de máquinas de tiro de núcleo vertical totalmente automática de alta qualidade:

Recursos de caso:

① Máquina de fundição de alta qualidade, alta inteligência e proteção de alta ambiental. Todo o painel integra as funções de remoção de tabagismo e poeira.

② Conexão central contínua inteligente para cintos de transportadores. O equipamento possui um alto grau de automação. Salvar trabalho

③ Elevador + pista de precisão A adição de areia de sensor inteligente. O workshop é eficiente, conveniente e limpo

④ O sistema geral de proteção ambiental do workshop de criação do núcleo. Fumando de alta eficiência e remoção de poeira. Padrões de proteção ambiental da oficina

⑤ Armazenamento e saída de dados da área de criação de núcleo. Perceba a digitalização da fabricação de chips. Gerenciamento baseado em informações.
