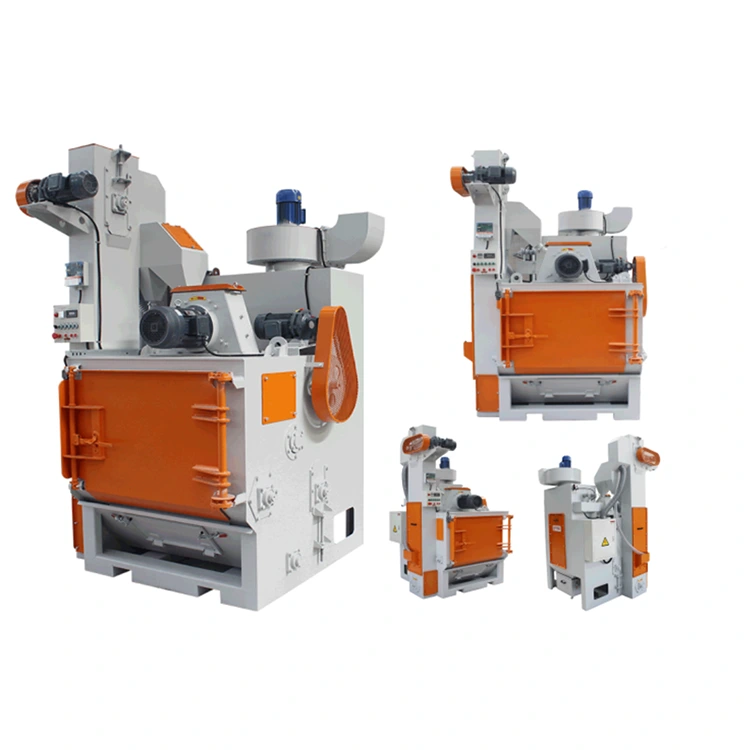

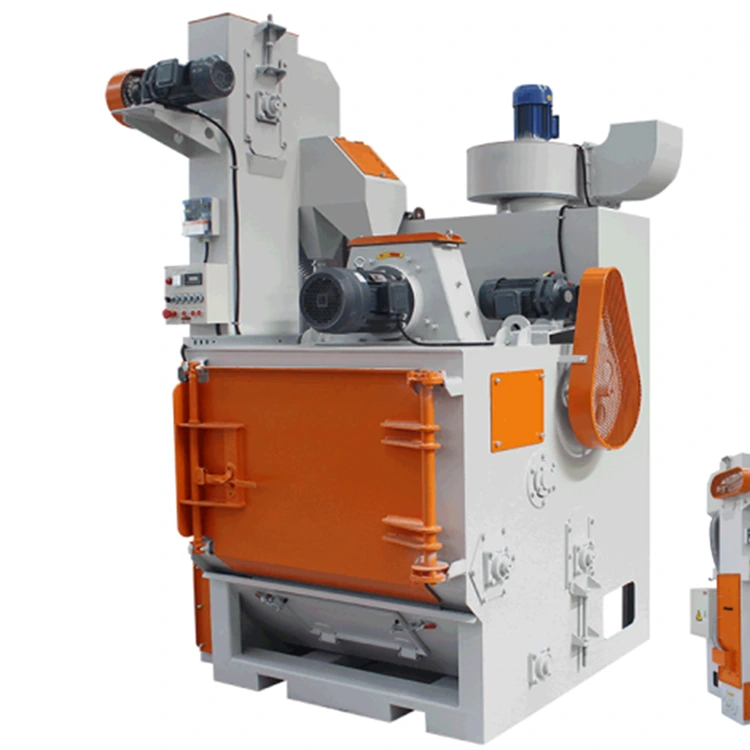

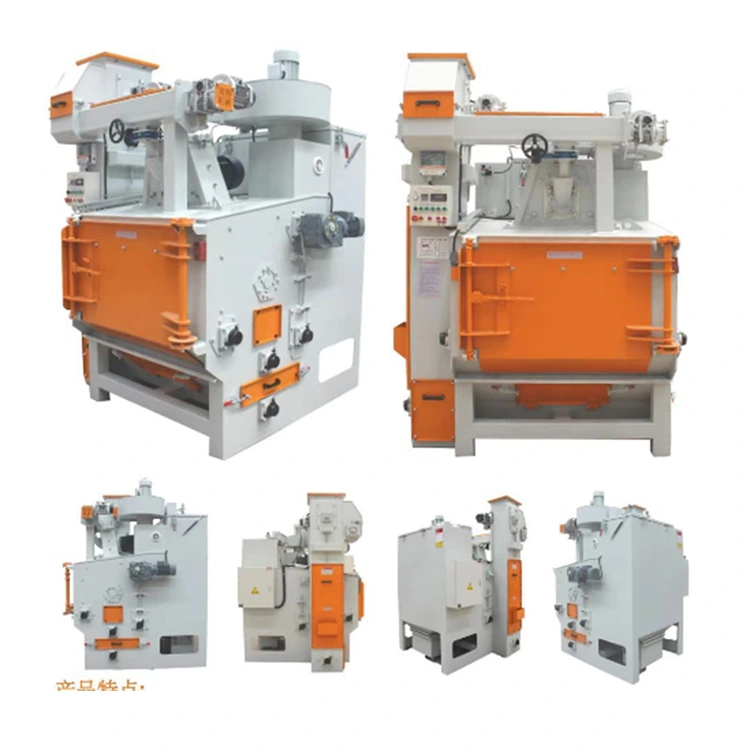

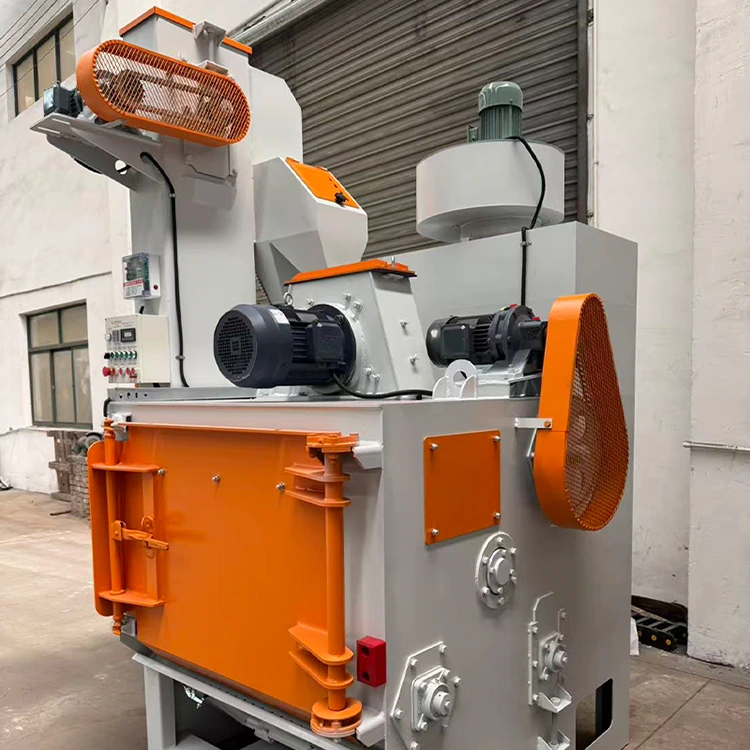

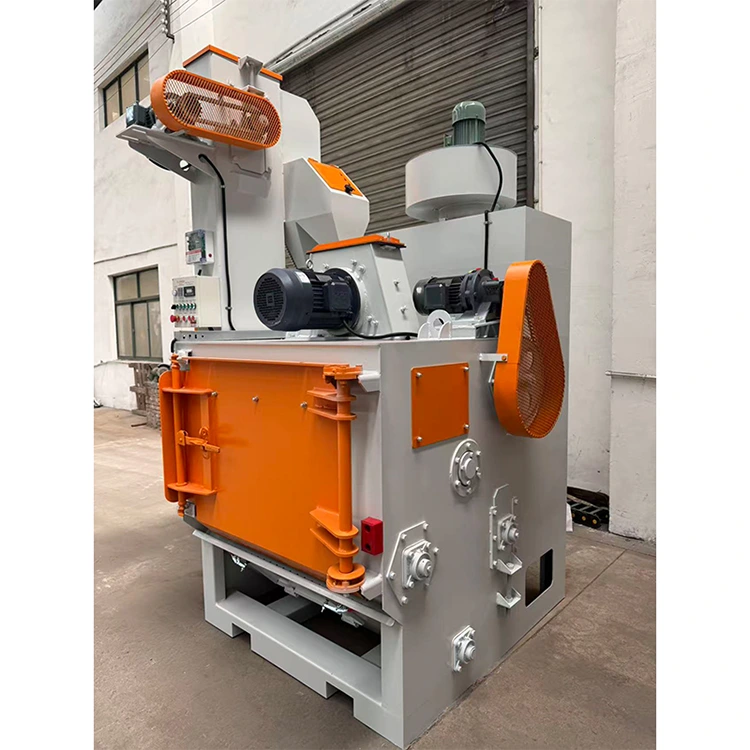

Máquina de jateamento tipo esteira rolante

A máquina de jateamento tipo esteira da Quanzhou Yueli é uma máquina de jateamento de esteira integrada. Apresenta design integrado com conexão trifásica de quatro fios para operação imediata. Equipado com motor de jateamento de 7,5KW, coletor de pó com filtro de pulso, aço manganês Mn13 ou placas de proteção em ferro fundido resistentes ao desgaste. Dimensões da máquina: 1800×1850×2850mm. Modelo: ST650 Pro Max)

Enviar consulta

Descrição do produto

A máquina de jateamento tipo esteira é fabricada pela Quanzhou Yueli Automation Equipment Co., Ltd. A máquina apresenta um design integrado que pode funcionar imediatamente após a conexão à energia trifásica de quatro fios sem exigir instalação secundária no local. A altura de carga e descarga é baixa (correia rastreadora a 780 mm do solo), tornando a operação conveniente e reduzindo a intensidade do trabalho. A máquina está equipada com um coletor de pó com filtro de pulso para baixa emissão de pó e um separador tipo cortina para separação eficaz de pó e pó.

Recursos do produto

A Máquina de jateamento tipo esteira oferece os seguintes recursos.

· Design integrado. Funciona imediatamente após conectar à alimentação trifásica de quatro fios. Nenhuma instalação secundária no local é necessária.

· Baixa altura de carga e descarga (correia rastreadora a 780mm do solo). Operação conveniente. Reduz a intensidade do trabalho.

· As placas de proteção da câmara podem usar placas de aço manganês Mn13 laminadas ou placas de proteção de ferro fundido resistentes ao desgaste. As placas de manganês possuem pequena folga na plataforma giratória e longa vida útil. Placas resistentes ao desgaste oferecem alta economia. Seleção flexível.

· Separador tipo cortina para separação eficaz de granalha e poeira.

· Coletor de pó com filtro de pulso para baixa emissão de poeira.

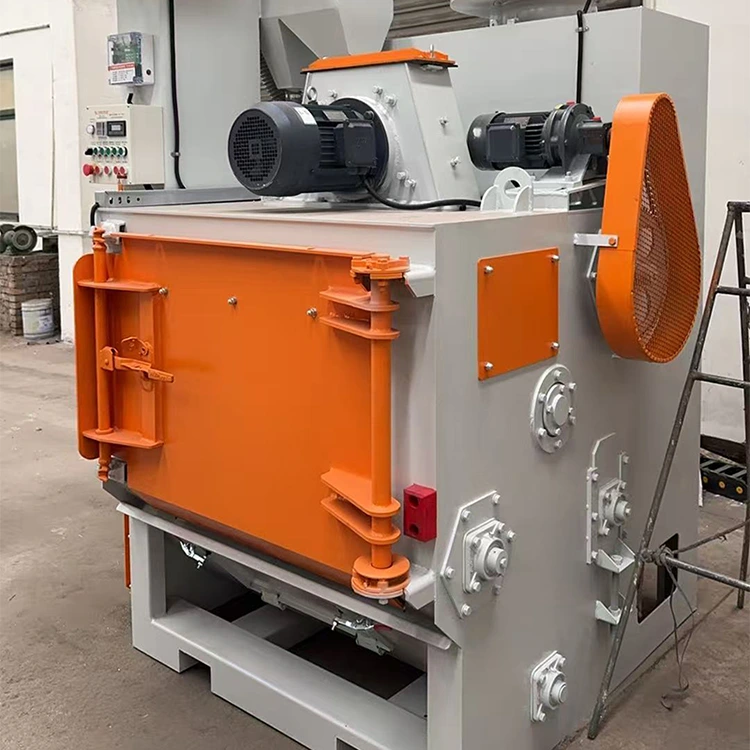

· Espessura da porta 7,5 mm com boa vedação, sem escape de tiro.

· O disco de jateamento usa material com alto teor de cromo (Cr20) com processo de fundição refrigerada para longa vida útil.

· Todos os componentes elétricos da CHINT para alta estabilidade.

· Dimensões da máquina: 1850×1800×2850mm para transporte conveniente.

Especificações Técnicas e Configuração

A tabela a seguir lista a configuração completa da máquina de jateamento tipo esteira
● = Incluído ○ = Opcional / Não incluído

Componente	Função/Configuração	Especificação	ST650 Pró	ST650 Máx.	Observações

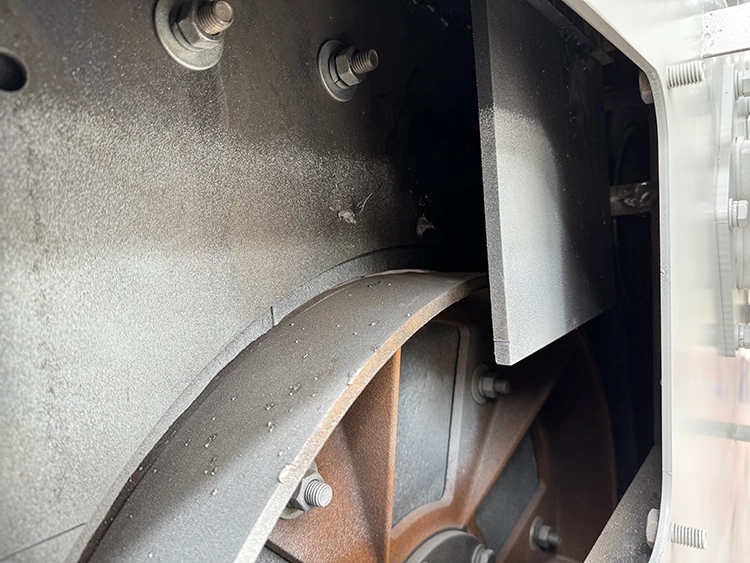

Roda de jateamento	Potência do motor de jateamento	7,5 kW	●	●
	Modelo de roda de jateamento	STQ036	●	●	Acionamento direto
	Taxa de fluxo de tiro	200kg/min	●	●
	Controle de velocidade independente de frequência variável		○	○	Opcional
	Placa de proteção resistente ao desgaste	Cr20	●	●
Sistema de Circulação de Tiro	Potência do motor do elevador	1,5 kW	●	●	Design dividido personalizável para fácil desmontagem
	Método de separação de tiro	Separação de ar por cortina	●	●
	Capacidade de levantamento de tiro	30t/h	●	●
	Sistema de detecção fotoelétrica de elevador		○	○	Opcional
Câmara	Largura da esteira de borracha	1130 mm	●	●	Furos opcionais 3-8mm

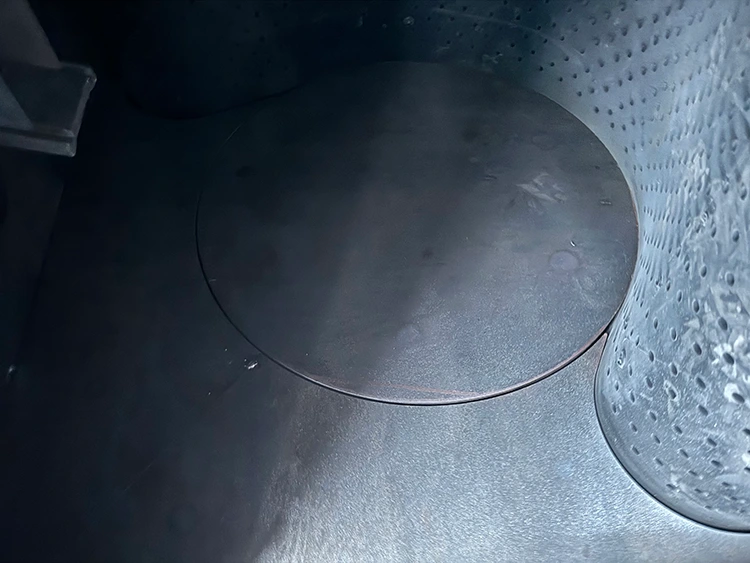

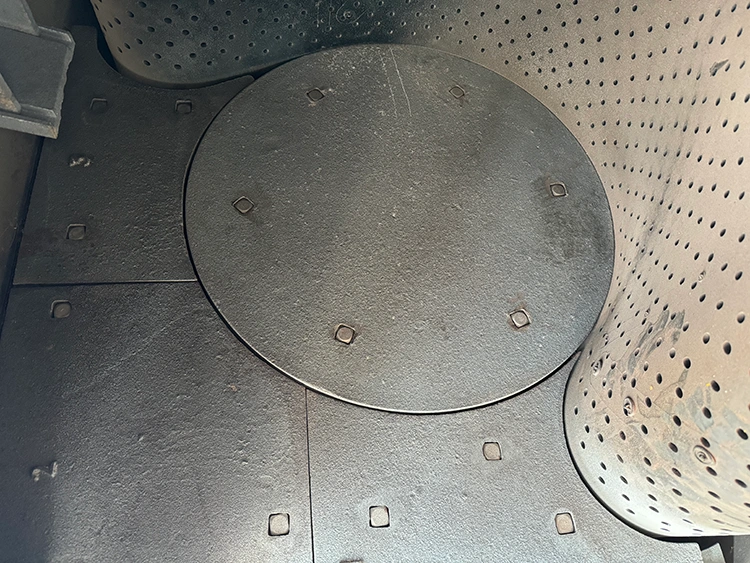

	Diâmetro final do disco	600mm	●	●
	Placa de proteção em ferro fundido	Elenco	●	○	Ferro fundido resistente ao desgaste
	Placa de proteção em aço manganês	Enrolado	○	●	Mn13 não magnético
	Potência do motor de esteira	1,5 kW	●	●	Conversor de frequência opcional
	Espessura da porta	7,5 mm	●	●	Maçaneta da porta do contêiner
	Proteção secundária de aço manganês	10mm	●	●	Dentro da porta de inspeção direita
	Capacidade da peça	260kg	●	●	Para produtos de fácil laminação
Sistema de coleta de poeira	Porta guia de redução de ruído do ventilador		○	●
	Coletor de pó com filtro de pulso	2 cartuchos	●	●	320×900mm
	Placa de ventilação de explosão	250×250mm	○	○	Opcional para peças de alumínio
	Carrinho móvel de descarga de poeira		●	●	Abaixo do coletor de pó
	Potência do ventilador	2,2 kW	●	●

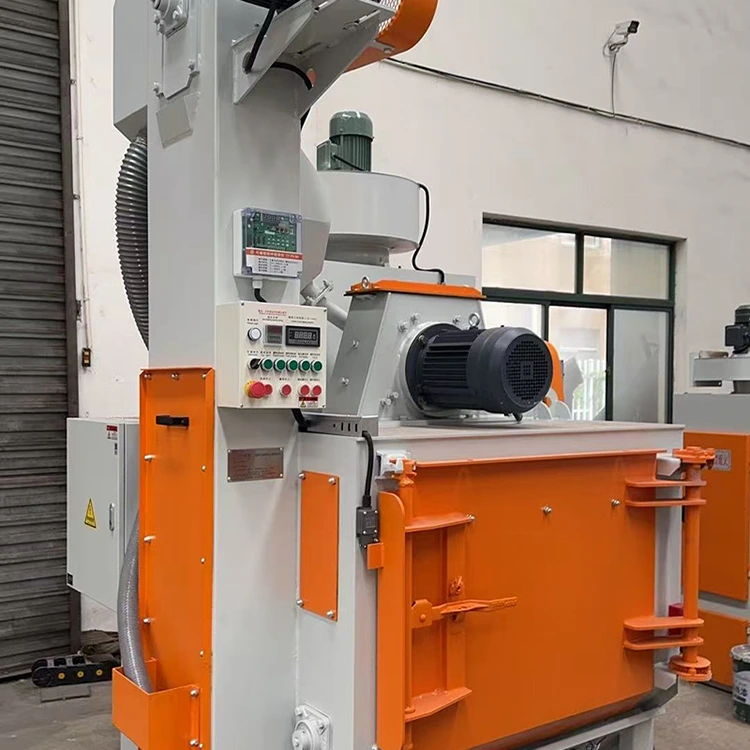

Sistema de controle elétrico	Painel de toque	Independente	●	●	IHM CLP opcional. Cabo de entrada ≥8mm²
	Exibição atual	Visor digital	●	●
	Conexão de energia	380 V 50 Hz	●	●	Trifásico a quatro fios
	Potência total	13 kW	●	●
Fonte de ar	Tubo de entrada de ar	8mm	●	●	Pressão 5-8KG
Dimensões	Comprimento×Largura×Altura	1,80×1,85×2,85m	●	●

Destaques do projeto

Proteção secundária de aço manganês

Protege eficazmente o corpo da câmara.
Padrão em todas as versões

Carrinho móvel de descarga de poeira

Torna a limpeza de poeira mais conveniente.

Placa de ventilação de explosão

Aumenta a segurança durante a operação.
Opcional (para peças de alumínio)

• ST650 Pro: placa de proteção em ferro fundido resistente ao desgaste

Perguntas frequentes

Qual é o requisito de energia para esta máquina de jateamento?

A máquina usa fonte de alimentação trifásica de quatro fios 380V 50HZ. A potência total é de 13KW. O cabo de entrada deve ter 8 mm² ou maior.

Qual é a capacidade da peça?

A capacidade de manuseio de peças é de 260 kg para produtos de fácil laminação.

Quais são as dimensões da máquina?

As dimensões da máquina são 1800×1850×2850mm.

Qual é a diferença entre as versões Pro e Max?

A versão Pro usa placas de proteção em ferro fundido resistentes ao desgaste. A versão Max usa placas de proteção em aço manganês Mn13. A versão Max também inclui porta guia de redução de ruído do ventilador.

Qual coletor de pó a máquina usa?

A máquina usa um coletor de pó de filtro de pulso com 2 cartuchos de filtro (320×900mm). A potência do ventilador é de 2,2 kW.

Qual é a altura de carregamento?

A correia sobre esteiras está a 780 mm do solo, proporcionando baixa altura de carga e descarga para uma operação conveniente.

De que material são feitos os componentes da roda de jateamento?

A roda de jateamento utiliza material com alto teor de cromo (Cr20) com processo de fundição refrigerada para longa vida útil.

Especificações do produto

Modelo	ST650B
Diâmetro do rolo	400 milímetros
Dimensões da máquina (C×L×A)	1850 × 1900 × 2600 milímetros
Tipo	Tipo de rastreador
Origem	Yancheng, China
Velocidade de trabalho	1200
Potência total	12,1 kW
Volume de ar para coleta de poeira	9850
Potência do coletor de pó	22 kW
Acessórios	20
