Máquina de configuração de ferramenta de cama plana

Máquina de configuração de ferramenta de cama plana CK-0640I. Configuração básica e parâmetros principais: Número de série Nome Parâmetros Outras explicações 1Sistema de controleSistema de Huaxing 2Eixo principalA velocidade de rotaç&#......

Modelo:CK-0640

Enviar consulta

Descrição do produto

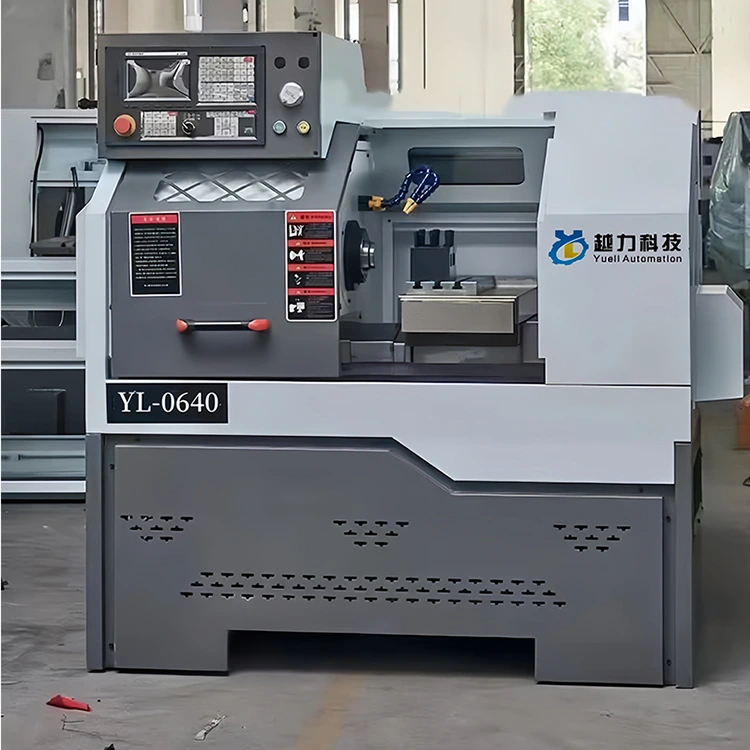

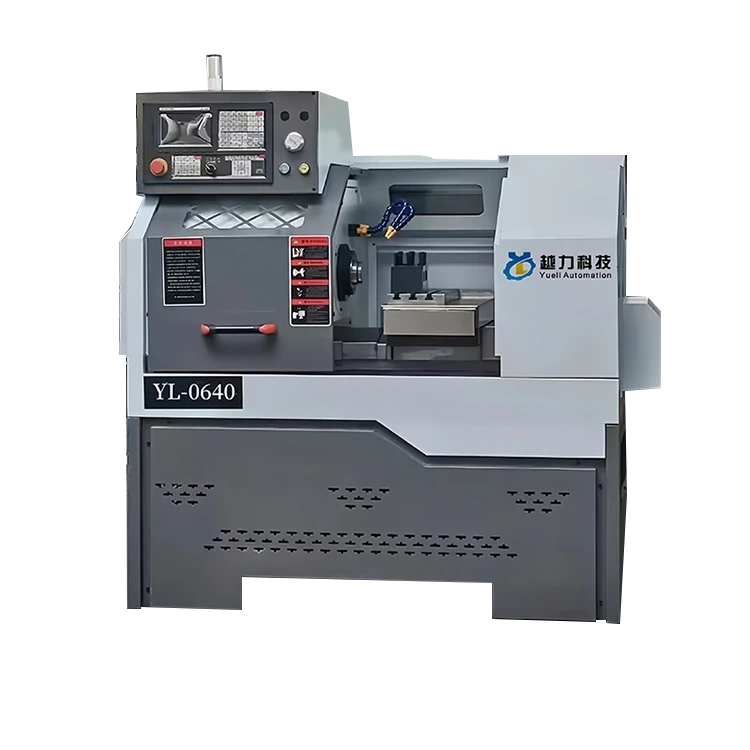

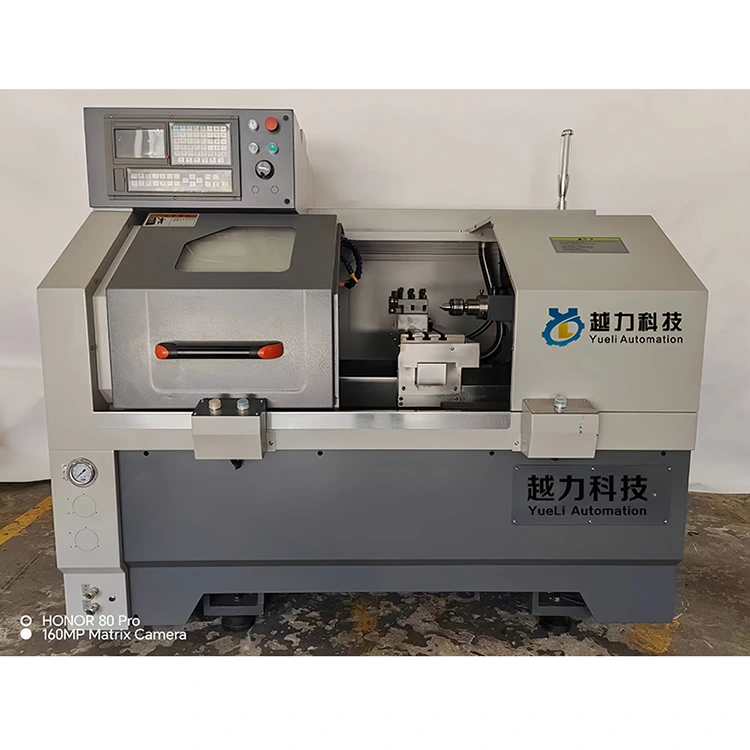

Máquina de configuração de ferramenta de cama plana CK-0640

I. Configuração básica e parâmetros principais:

Número de série	Nome	Parâmetros	Outras explicações
1	Sistema de controle	Sistema de Huaxing
2	Eixo principal	A velocidade de rotação é de 0-300 por minuto e o diâmetro do eixo principal através do tubo de conexão do orifício é φ48
3	Parafuso de chumbo	Pitch-eixo x: 6mm O golpe máximo do eixo x tem 600 mm de diâmetro
3	Parafuso de chumbo	Pitch de eixo z: 8mm O golpe máximo do eixo z é de 350 mm	Inicie o parafuso de chumbo
4	Motor do fuso	Eixo de servo de 4kW
5	Servo motores e motoristas	Um conjunto de motor servo-servo do eixo x e um conjunto de servo-servo do eixo z A velocidade máxima de posição do eixo x e do eixo z é de 18 a 24m/min/min	Sistema de Huaxing O movimento máximo padrão da fábrica está na direção z: 14m/min X Direção: 12m/min
6	Método de fixação	Cilindro rotativo	Spring Chuck (feito sob medida)
7	Rail -guia	Taiwan Shenghe	Rolo
8	Rotação da cama	Φ360mm
9	Comprimento da bancada de trabalho	400mm
10	Diâmetro rotativo da bancada	Φ80
11	Repita o posicionamento	0,005 mm
12	Formulário de repouso da faca	Faca de fila
13	Especificação de máquina -ferramenta (mm)	1650 de comprimento 1200 de largura 1600 de altura
14	Peso da máquina -ferramenta (kg)	1000 kg
15	Estrutura da cama	Moldura da cama fundida
16	Chapas de proteção	Proteção total

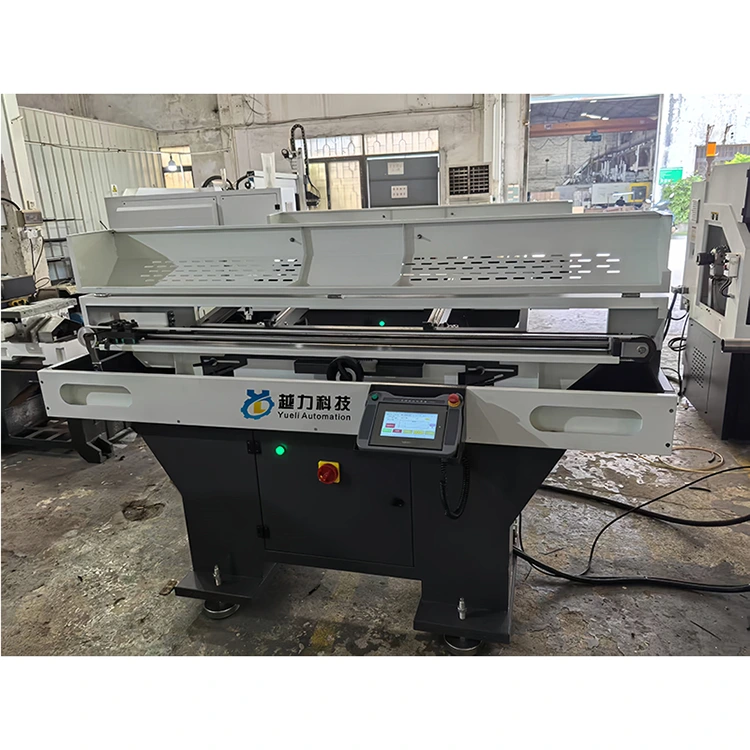

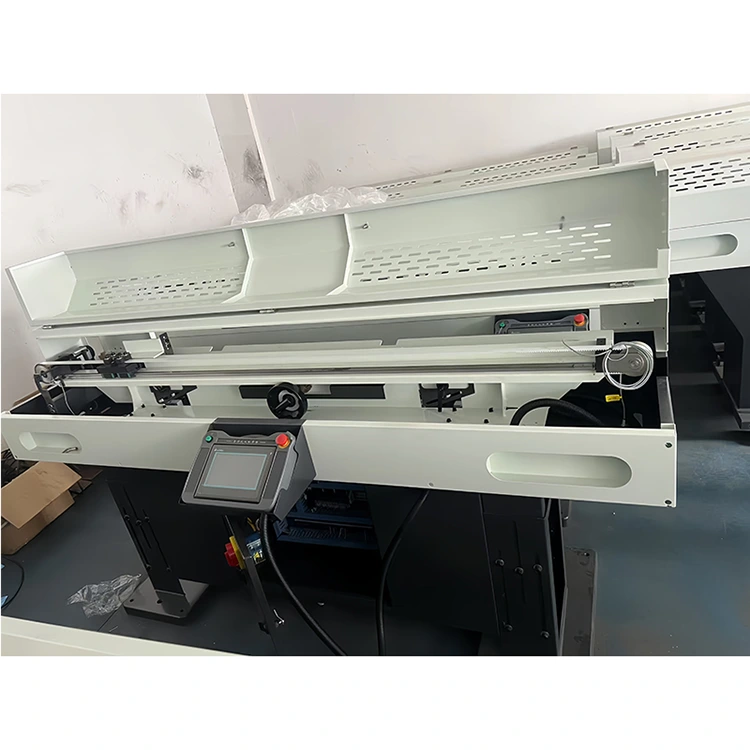

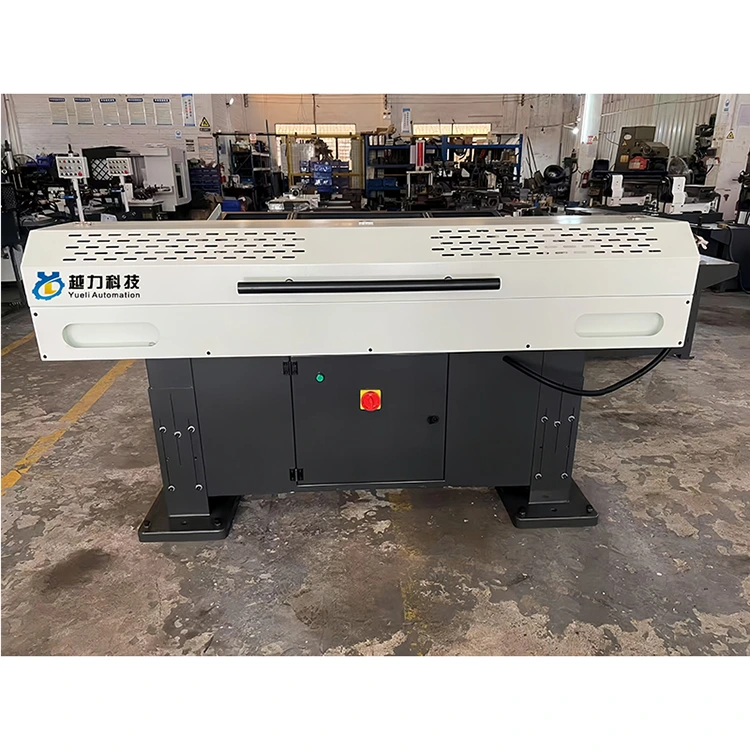

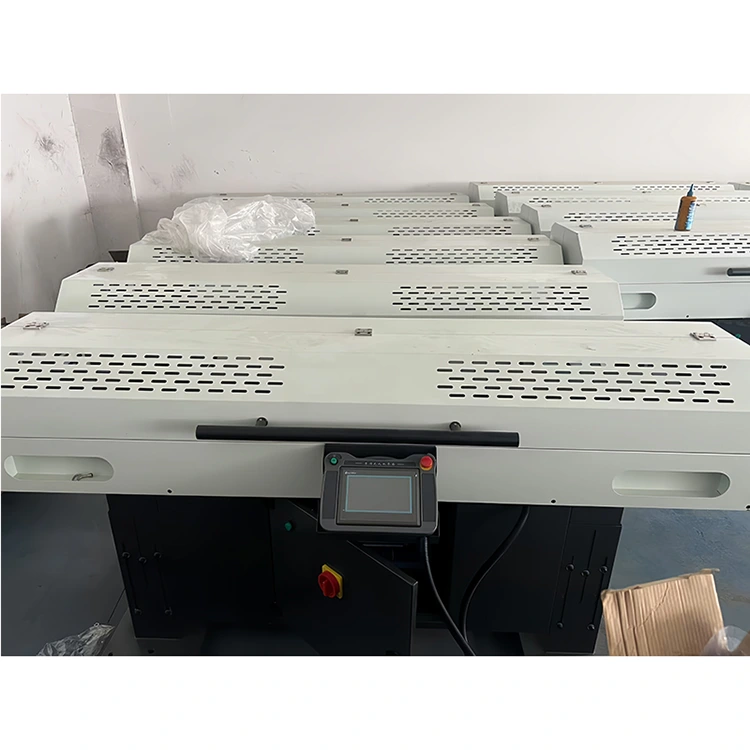

17	Máquina de alimentação	O comprimento do material é de 1500 mm e o diâmetro externo é φ15-40mm	As dimensões externas são 21006001300mm Materiais de processo como φ20/ φ24/ hexagonal diagonal 27/ diagonal hexagonal 35, etc.
18	Dimensões combinadas de máquinas -ferramentas	3800*1200mm

Ii. Configuração aleatória

Número de série	Nome	Quantidade	Outras explicações
1	Ferramentas	Dois conjuntos
2	Manual de instrução do sistema	Dois livros

Iii. Detalhes da cotação

Nome do produto	Número do tipo	Quantidade	Preço unitário: (yuan) por unidade	Quantidade (yuan)	Observações
Torno cnc	CK-0640	1	43000.00	48000.00	Incluindo impostos
Máquina de alimentação		1	18000.00	21000.00	Incluindo impostos
Preço e imposto total (em letras maiúsculas): ￥: 69000,00 元
