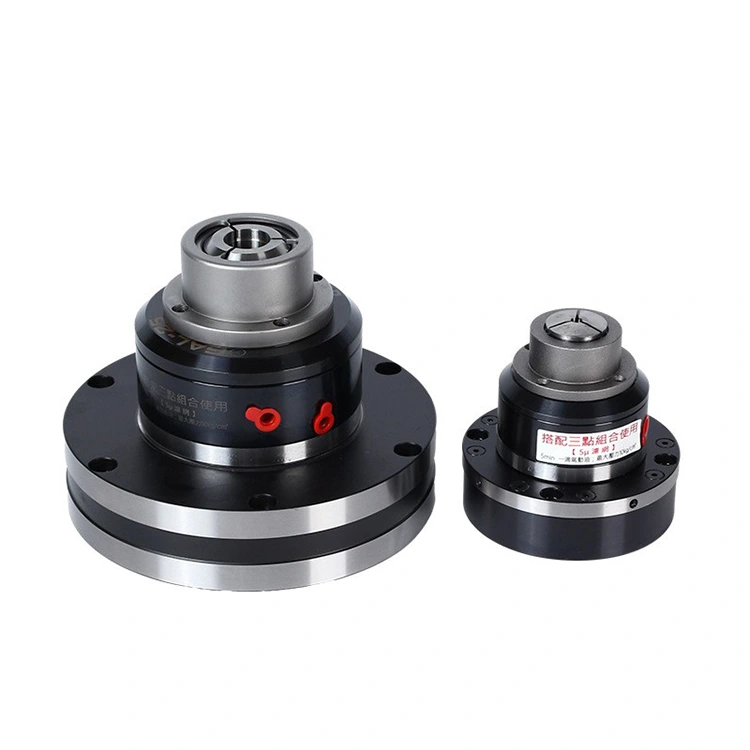

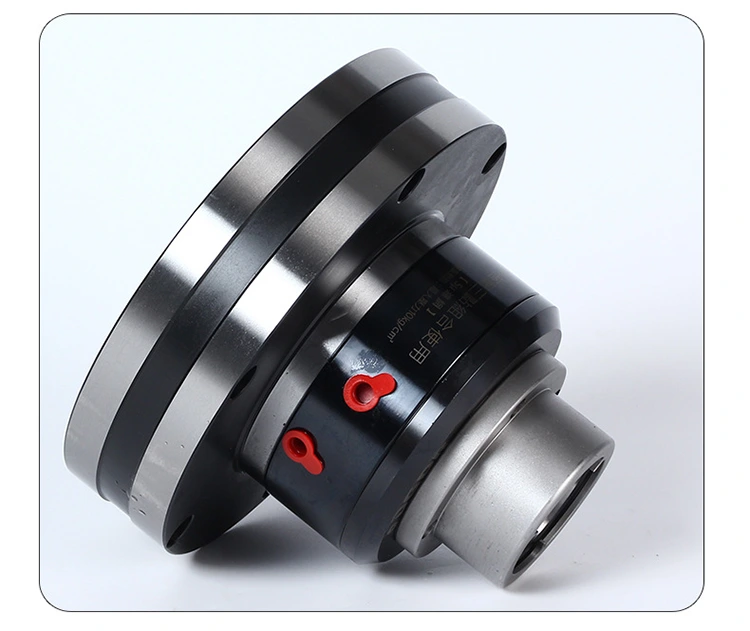

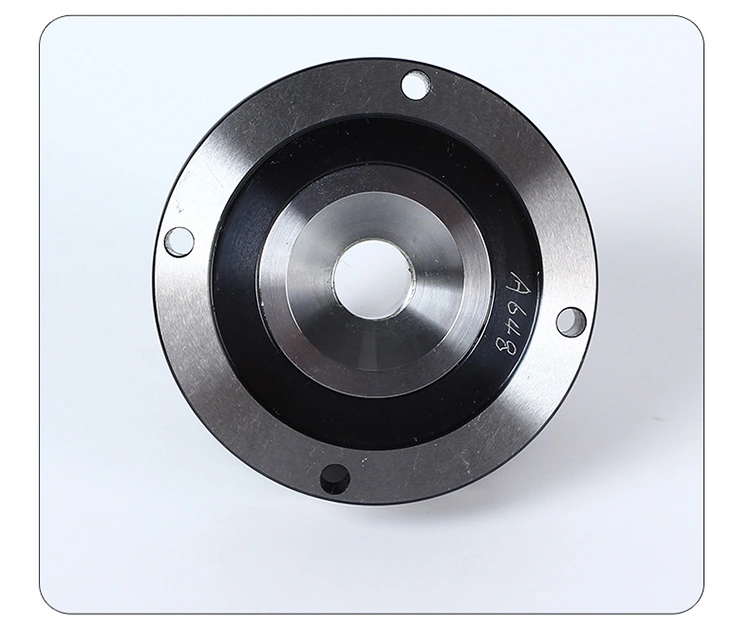

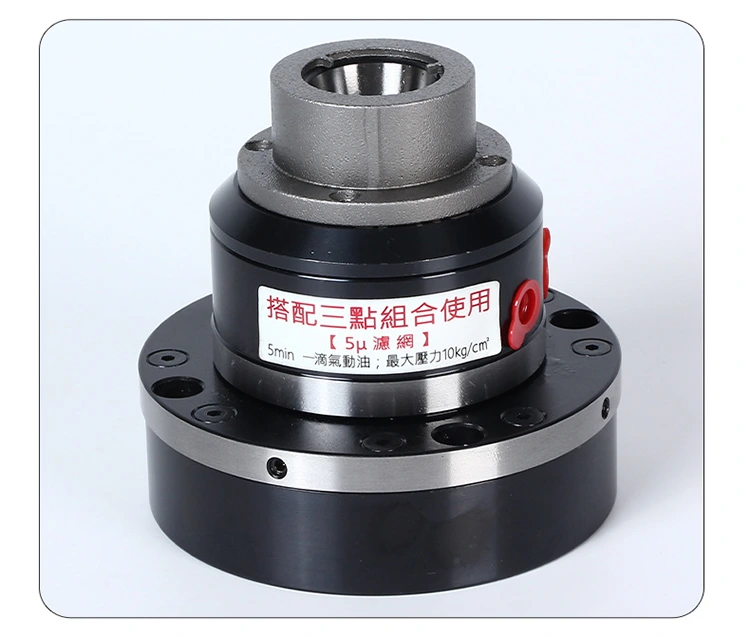

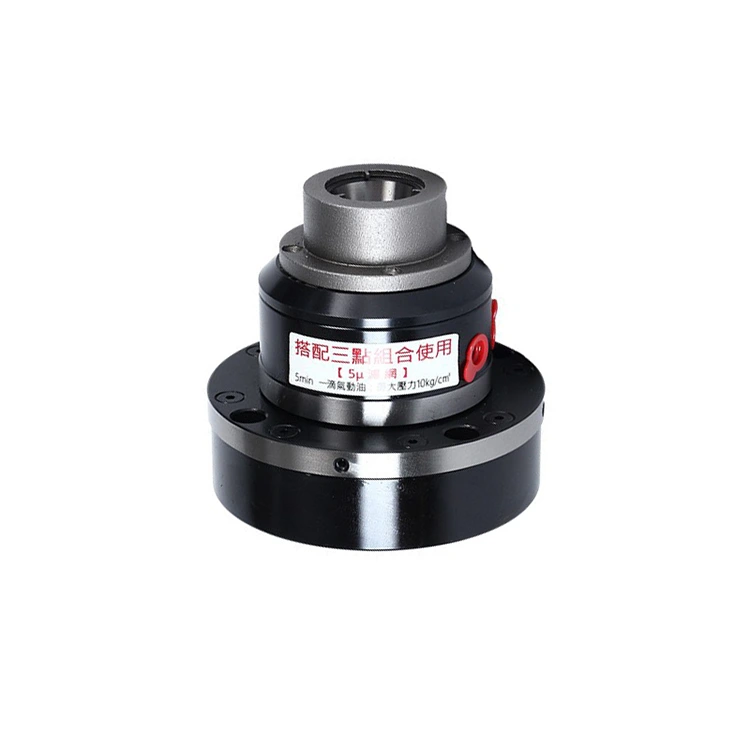

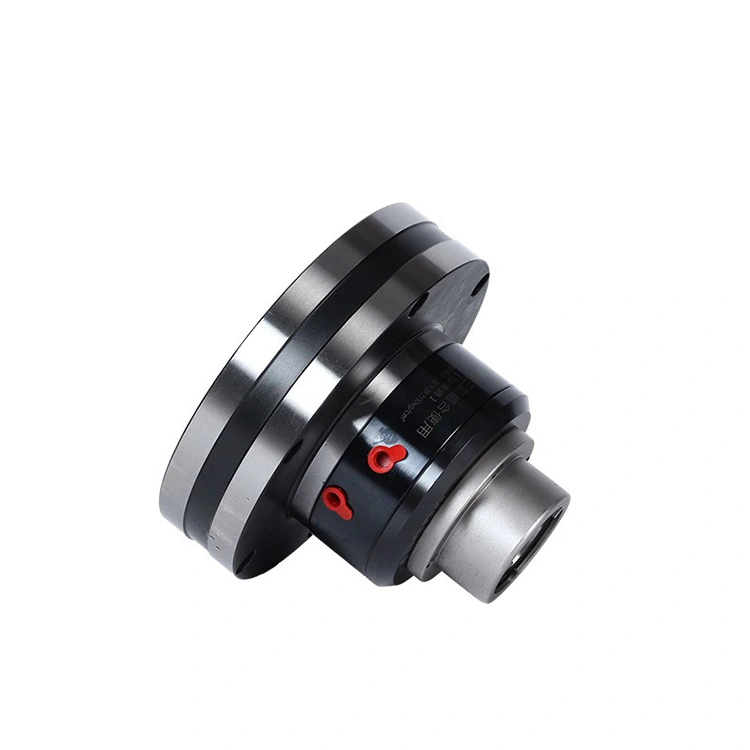

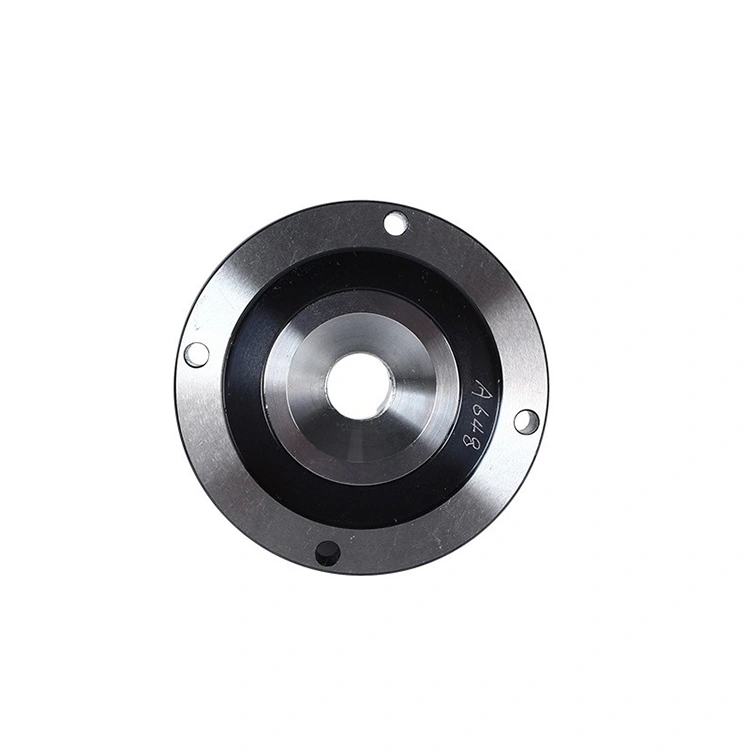

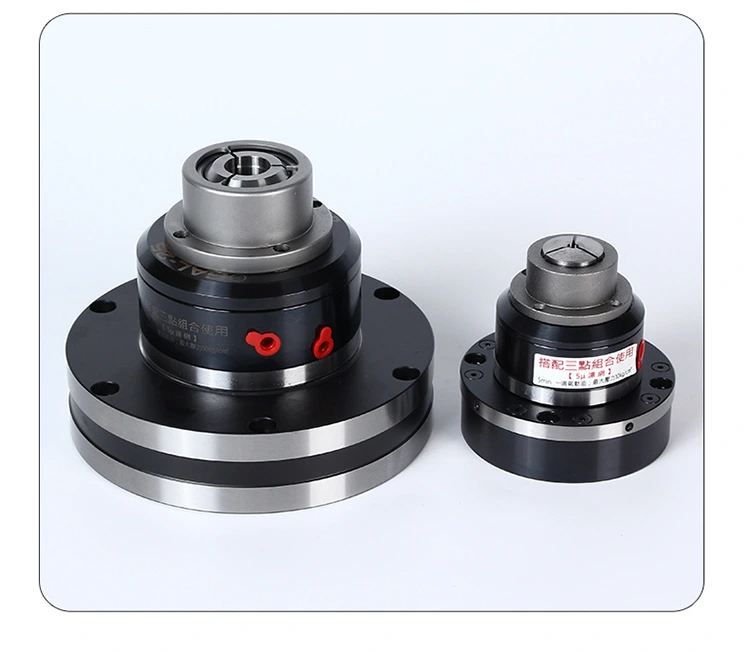

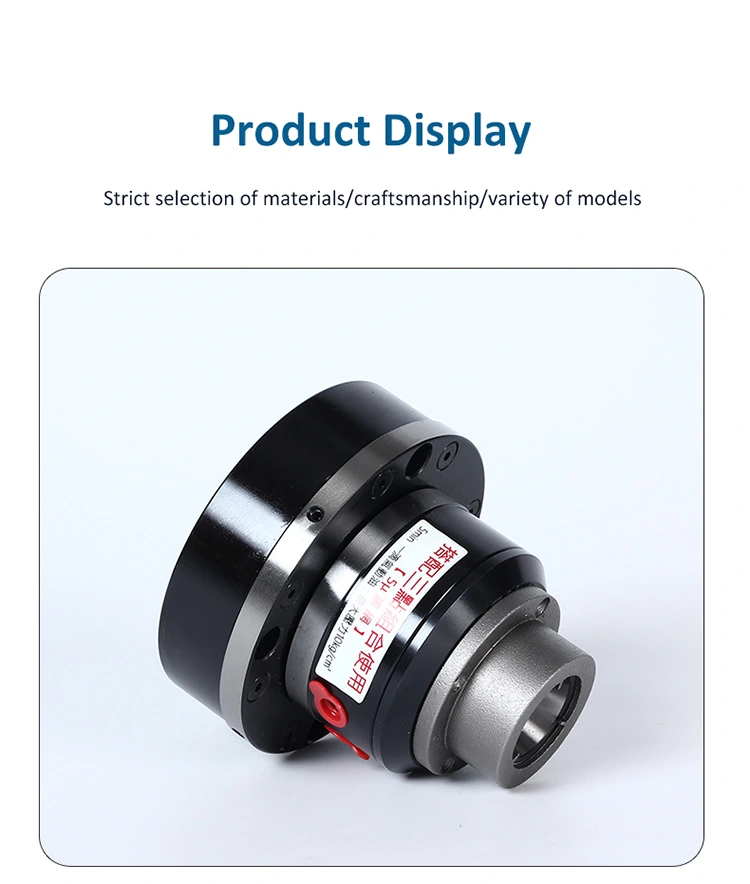

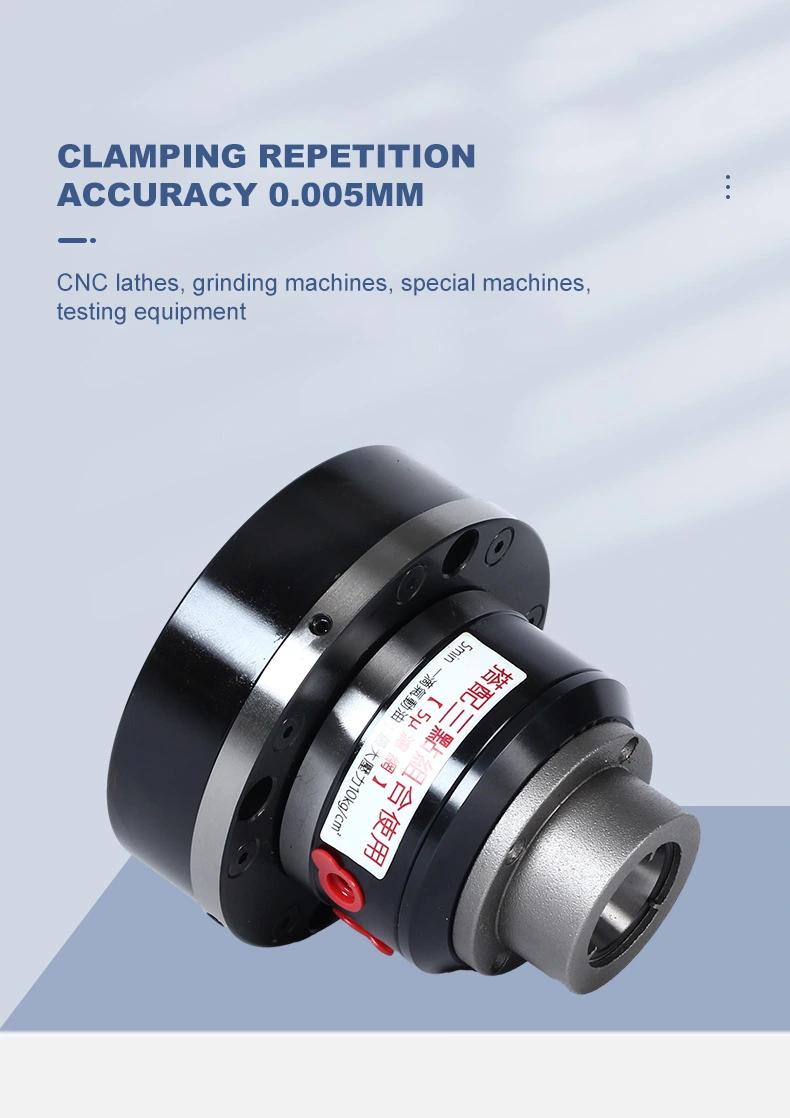

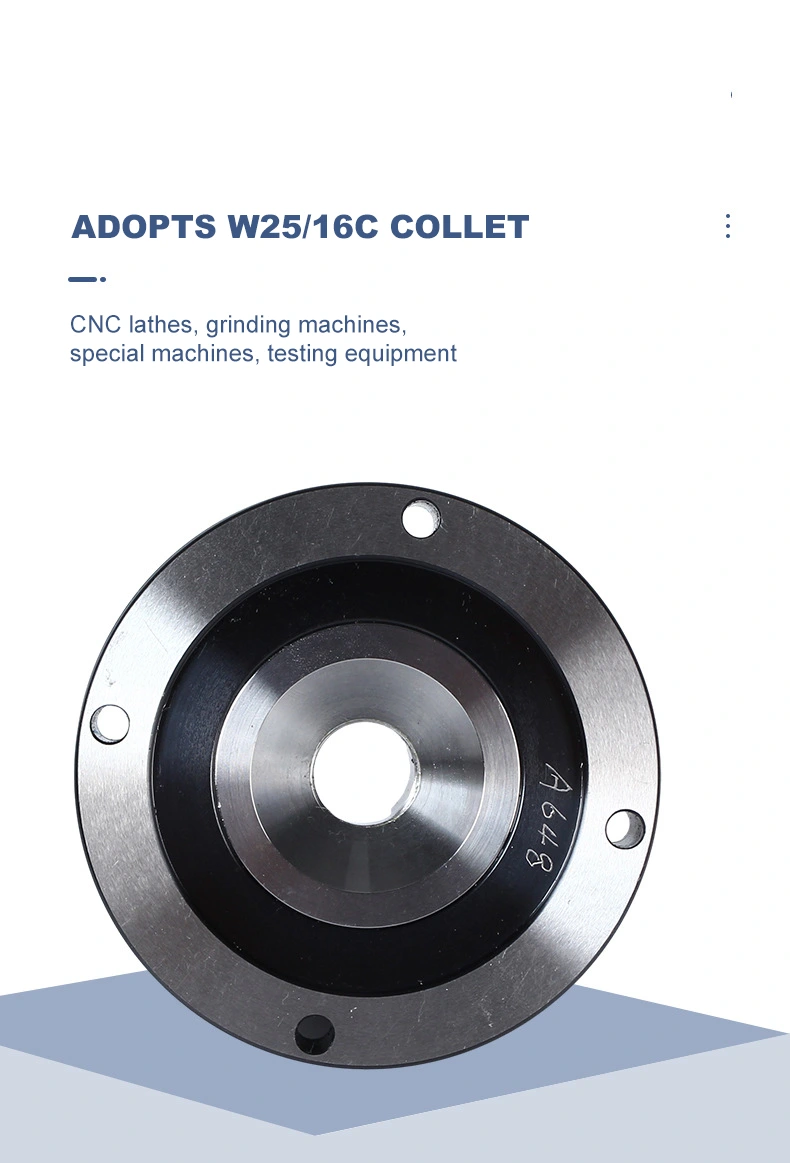

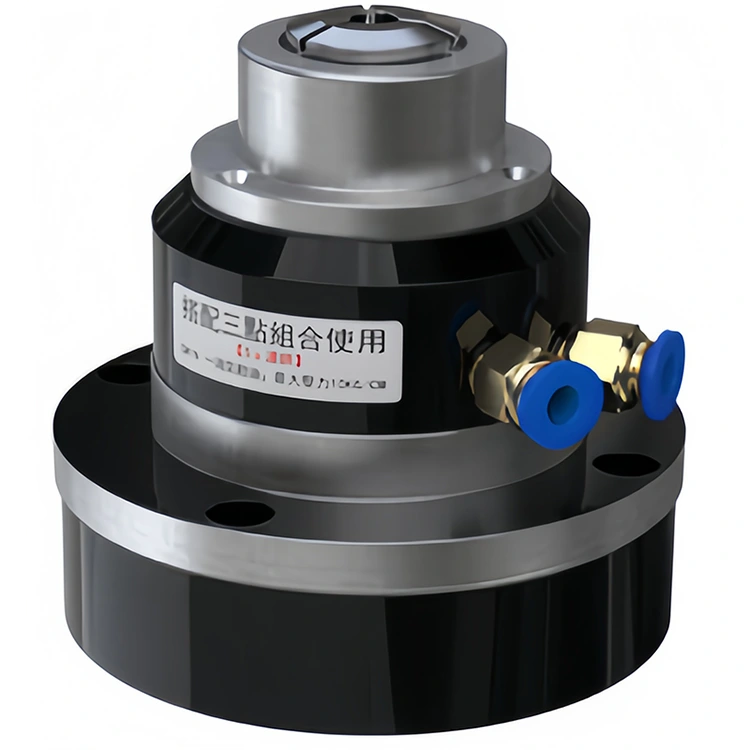

Chuck pneumático rotativo de alta velocidade

O Gal-25 é um mandril pneumático rotativo de alta velocidade. Pertence a um tipo de mandril pneumático, frequentemente usado na usinagem CNC, máquina de retificação de precisão e outros equipamentos de usinagem de precisão, com alta precisão de fixação, pode obter fixação estável da peça de trabalho, ajudar o processo de processamento automático.

Enviar consulta

Descrição do produto

Chuck pneumático rotativo de alta velocidade

O Gal-25 é um mandril pneumático rotativo de alta velocidade. Pertence a uma espécie de mandril pneumático, frequentemente usado na usinagem CNC, máquina de retificação de precisão e outros equipamentos de usinagem de precisão, com alta precisão de aperto, pode alcançar um aperto estável da peça de trabalho, ajudar o processo de processamento automático

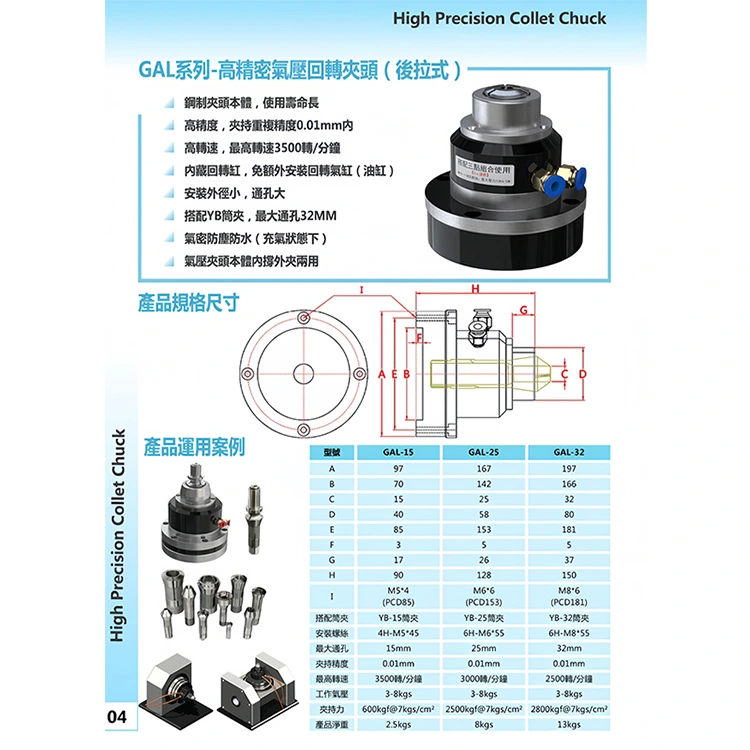

Os parâmetros são os seguintes:

Número do modelo	Gal-15	Gal-25	Gal-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5*4 (PCD85)	M6*6 (PCD153)	M8*6 (PCD181)
COMPREGA COMPLETA	Clipe YB-15	Clipe YB-25	Clipe YB-32
Parafuso de montagem	4H-M5 * 45	6H-M6*55	6H-M8*55
Abertura máxima	15mm	25mm	32 mm
Precisão de fixação	0,01mm	0,01mm	0,01mm
Velocidade máxima	3500 rpm	3000 rpm	2500 rpm
Pressão de trabalho	3-8kgs	3-8kgs	3-8kgs
Força de aperto	600kgf@7kgs/cm	2500kgf@7kgs/cm	2800kgf@7kgs/cm
Peso do produto líquido	2,5kgs	8kgs	13kgs
