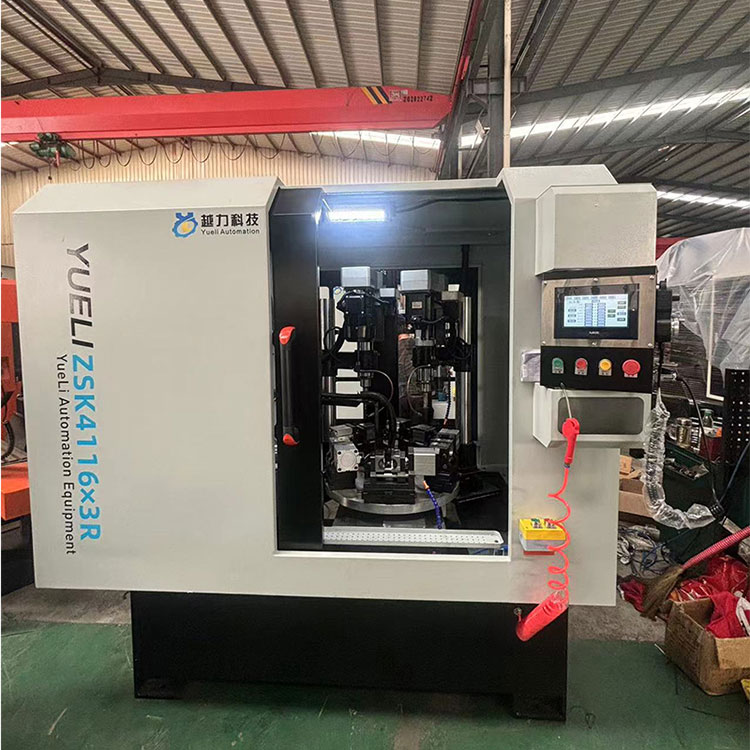

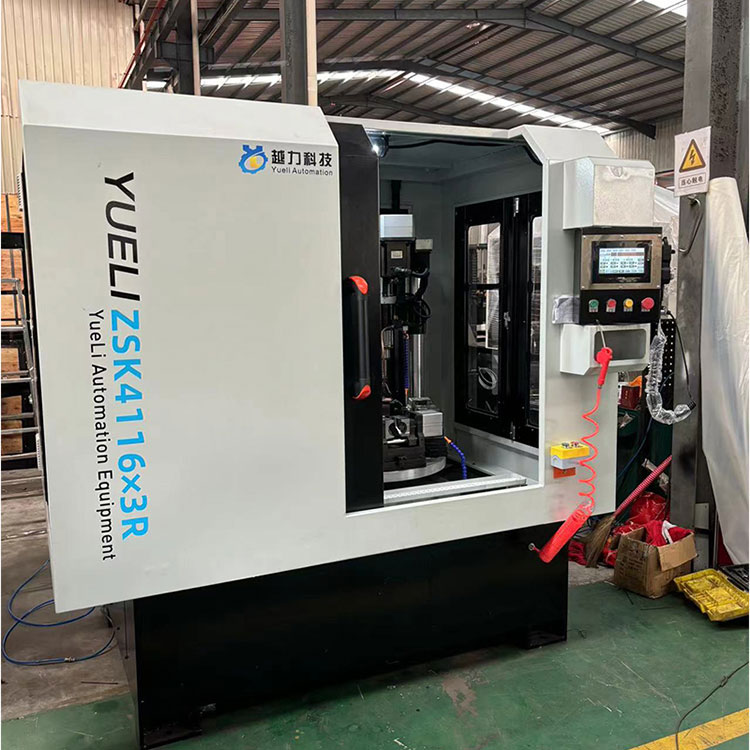

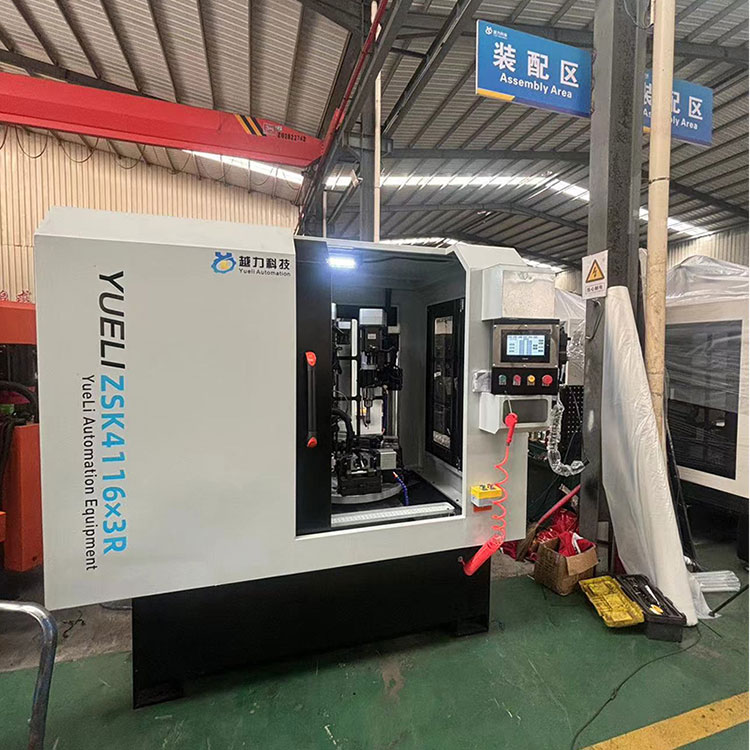

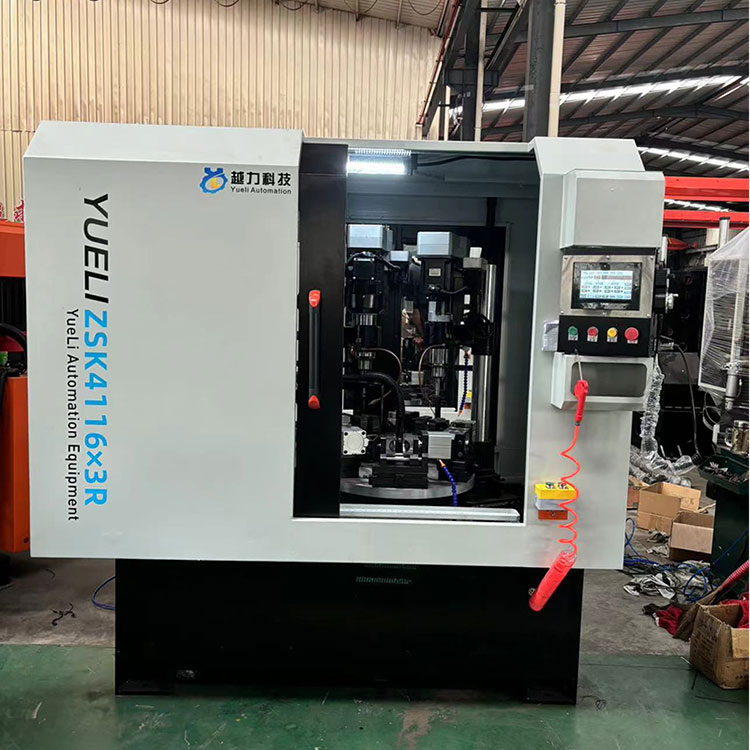

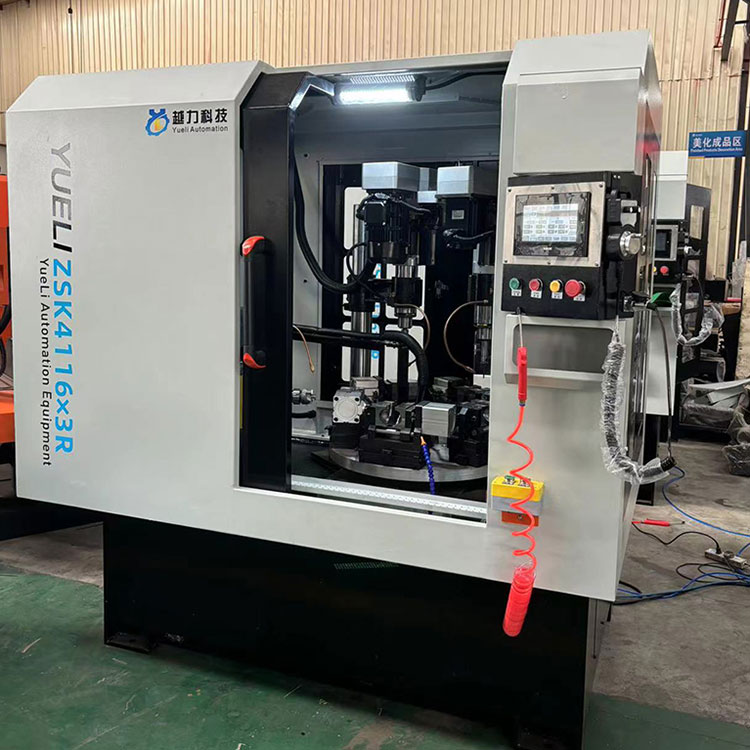

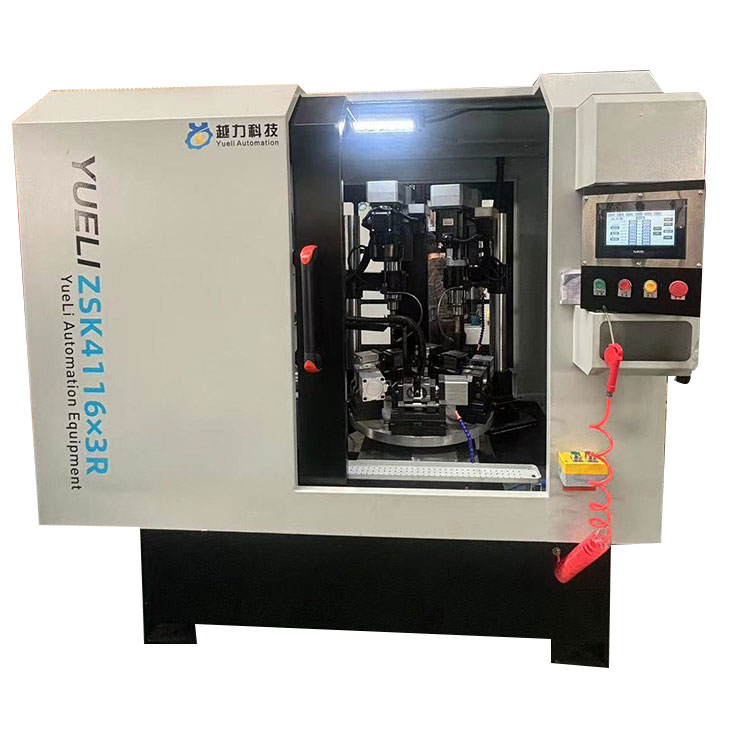

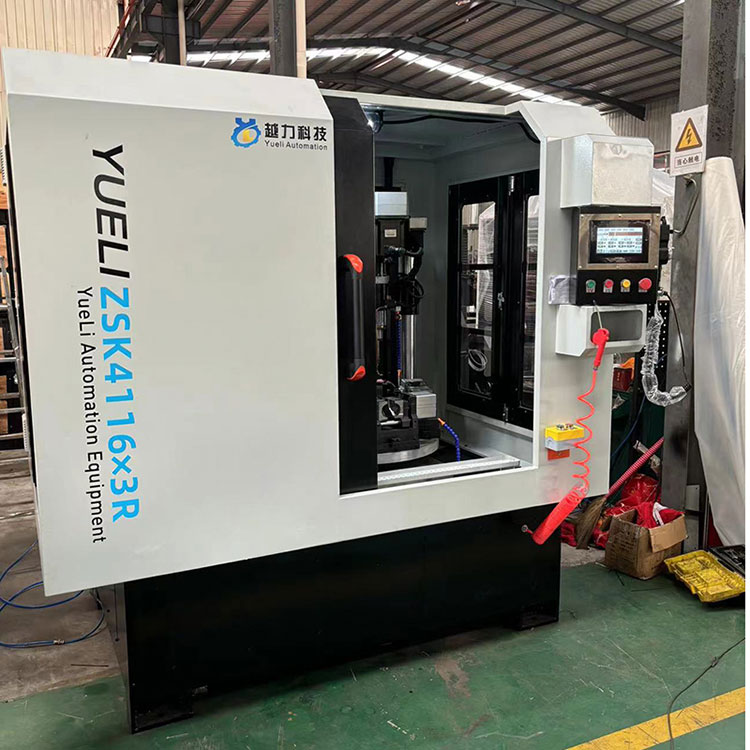

Máquina composta de perfuração rotativa de três eixos e cinco estações

Principais parâmetros técnicos

A estrutura e desempenho da máquina-ferramenta

A máquina rotativa de três eixos e cinco estações para perfuração e rosqueamento é soldada com peças de aço e tratada com envelhecimento artificial. Possui boa precisão e estabilidade. Toda a máquina é uma estrutura combinada, equipada com sistema PLC e possui forte mobilidade.

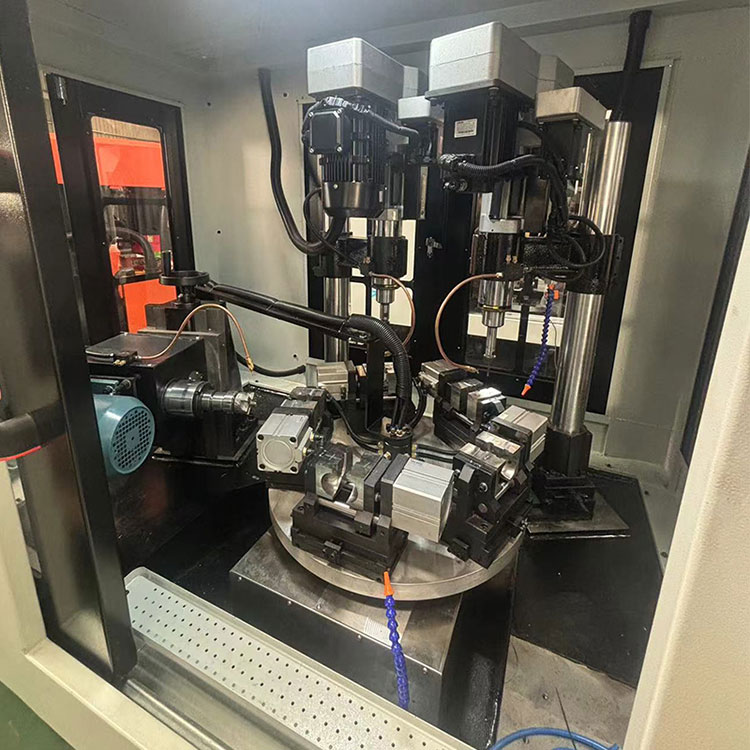

1 cabeçote motorizado de perfuração e rosqueamento, capacidade de perfuração: 16 mm para peças de aço, 20 mm para peças de alumínio, especificações de curso de perfuração 100, modo de alimentação: alimentação servo, um motor principal: 3KW, o cabeçote motorizado e o orifício de processamento da peça podem ser ajustados manualmente e para baixo, antes do ajuste, afrouxe os dois parafusos nas superfícies superior e inferior do slide, gire o volante para levantar e abaixar a cabeça motorizada e aperte os dois parafusos depois que a cabeça motorizada estiver posicionada para evitar que a cabeça motorizada deslize para fora por si só; 2 cabeçotes de perfuração: capacidade de perfuração: 13 mm para peças de aço, 16 mm para peças de alumínio, especificações de curso de perfuração 80, modo de alimentação: alimentação servo, um motor principal: 2,3KW, cabeçotes de perfuração e rosqueamento (JT16) são instalados verticalmente e o a altura central das peças pode ser ajustada manualmente para cima e para baixo. Equipado com uma plataforma giratória dividida automática de cinco estações para obter o posicionamento de cinco estações, e cada ferramenta pode ser ajustada para frente, para trás, para a esquerda e para a direita. Fácil de carregar e descarregar. Cada fuso possui funções independentes de controle e ajuste manual. Os rolamentos do fuso são todos rolamentos Harbin; O lubrificador do sistema de lubrificação automática intermitente, o cabeçote motorizado de perfuração e o cabeçote motorizado de rosqueamento têm funções de avanço rápido, avanço lento, avanço rápido e retrocesso rápido.

Fluxo do processo: inicie a máquina → carregue manualmente o material na posição de carregamento → gire a mesa giratória para a primeira estação → três estações processam perfuração e rosqueamento ao mesmo tempo → descarga manual → entre no segundo ciclo.
