Plataforma giratória CAM de quatro eixos 125
  • Plataforma giratória CAM de quatro eixos 125Plataforma giratória CAM de quatro eixos 125

Plataforma giratória CAM de quatro eixos 125

Bem-vindo à plataforma giratória CAM de quatro eixos 125 por atacado ou personalizada de nossa fábrica a qualquer momento. Forneceremos preços com desconto de fábrica para nossos produtos. YueLi é 125 fabricantes e fornecedores de plataformas giratórias CAM de quatro eixos na China.

Enviar consulta

Descrição do produto

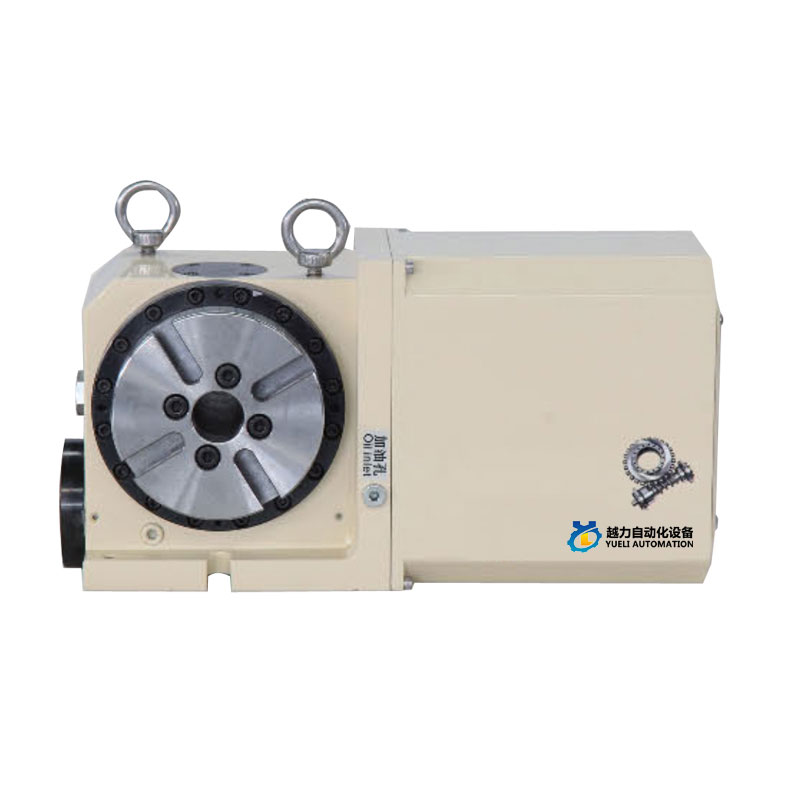

Plataforma giratória CAM de quatro eixos YUELI125

Rotação CNC com folga zero tipo CAM

Bem-vindo à nossa plataforma giratória CAM de quatro eixos 125 de atacado, todas as solicitações dos clientes são respondidas dentro de 24 horas. YueLi é o fabricante profissional, gostaríamos de fornecer a você uma plataforma giratória CAM de quatro eixos 125 e ofereceremos o melhor serviço pós-venda e entrega pontual.


A estrutura de transmissão do rolo de came é adotada dentro do produto.

Pré-compressão do rolamento de rolos de agulhas do eixo CAM sem acionamento de rolamento com folga.

Sem atrito deslizante, mantendo continuamente características de ausência de folga.

Alta precisão de repetição de movimento para frente e para trás.

Alta rigidez, alta eficiência.

Não causa baixa precisão devido ao aumento de temperatura.

Não há necessidade de calibração e ajuste regulares.


Princípio de funcionamento e características da mesa giratória CNC tipo came
Princípio do pré-carregamento



Em comparação com a mesa giratória NC tipo engrenagem helicoidal tradicional, a mesa giratória NC tipo grade CAM tem maior precisão

Características operacionais de grau, alta velocidade, folga traseira zero e carga pesada. Cames axiais de entrada

O rolamento de rolos de agulhas na torre do eixo de saída da superfície curva de acionamento de velocidade constante é uma transmissão de contato rolante pré-comprimida,

Para obter folga zero e operação em velocidade mais alta, devido à transmissão rolante quase zero

Movimento de fricção, para que o mecanismo possa manter nenhuma transmissão de folga, posicionamento de alta precisão e sem necessidade

Devem ser realizados trabalhos regulares de calibração e ajuste. Mesa giratória CNC tipo CAM de treliça, Han fora do uso do eixo

O rolamento grande está disposto na parede externa redonda do eixo e as duas extremidades do eixo de entrada CAM são instaladas com rolamentos duplos.

Também aumenta a estabilidade e a capacidade de carga da plataforma giratória e pode lidar melhor com o processamento

Alta velocidade e força de corte pesada melhoram a precisão e a eficiência da usinagem e reduzem custos.


Comparação das características do mecanismo da plataforma giratória NC com folga zero tipo CAM




Não.

Item

Rolo  CAM  Secador  1M

Tipo de engrenagem helicoidal

1


Tipo de drive

CCW

Ângulo de saída



- CCWa Out Out The 360

2

Status da unidade

Contato rolante

Contato deslizante

3

Material:Dureza do contacpa

Eixo de came: Aço endurecido; HRC60

Eixo sem-fim: Aço endurecido; HRC60

Seguidores de came; Aço para rolamentos; HRC60

Engrenagem helicoidal; Bronze fosforoso; HB90

4

Pré-carregar

○SIM

X N0

5

Eficiência de transmissão

〇Mais alto

△Inferior

Tempo de posicionamento 90° (Exemplo)


Item N0.

Concorrente


Solte a fixação do fuso

Aceleração

Movimento rotativo linear

Movimento linearrotativo

Desacelerar

Desacelerar

Liberação de usinagem

Liberação de usinagem

Fuso de fixação

Fuso de fixação

Tempo de ciclo

Tempo de ciclo


Capacidade de velocidade
Rigidez



Durabilidade
3 rolamento de rolo


YUELI125  Dados de referência



CÓDIGO NÃO

UNIDADE

YUELI125

Diâmetro da mesa

φmm

125

Altura central

milímetros

110

Furo do fuso

φmm

30

Largura da ranhura T

milímetros

12

Largura da chave guia

milímetros

14

Servo motor

FANUC

b4

Mitsubishi

HF105

Incremento mínimo



0,001°

Engrenagem rápida



30

Velocidade máxima de rotação (3000 rpm)

rpm

100

Torque da taxa de saída

kg/m

1

Recurso hidráulico pneumático/hidráulico

kg/m²

6

Torque de saída no freio

kg/m

7

Precisão de indexação

segundo

40

Repetibilidade

segundo

4

Qualidade do produto

kg

27

Permitido

peso pesado

vertical

kg

20

horizontal

kg

40

contraponto vertical

kg

40

Carga permitida



kgf-m

600


F*L

kgf-m

6

F

F*L

kgf-m

7


Yueli125 Dimensões da plataforma giratória
