250 came giration de quatro eixos

Profissional China Quality 250 Fabricantes e fornecedores de plataforma giratória de came de quatro eixos. Yueli é 250 fabricante e fornecedor de toca-giragem de quatro eixos na China.

Enviar consulta

Descrição do produto

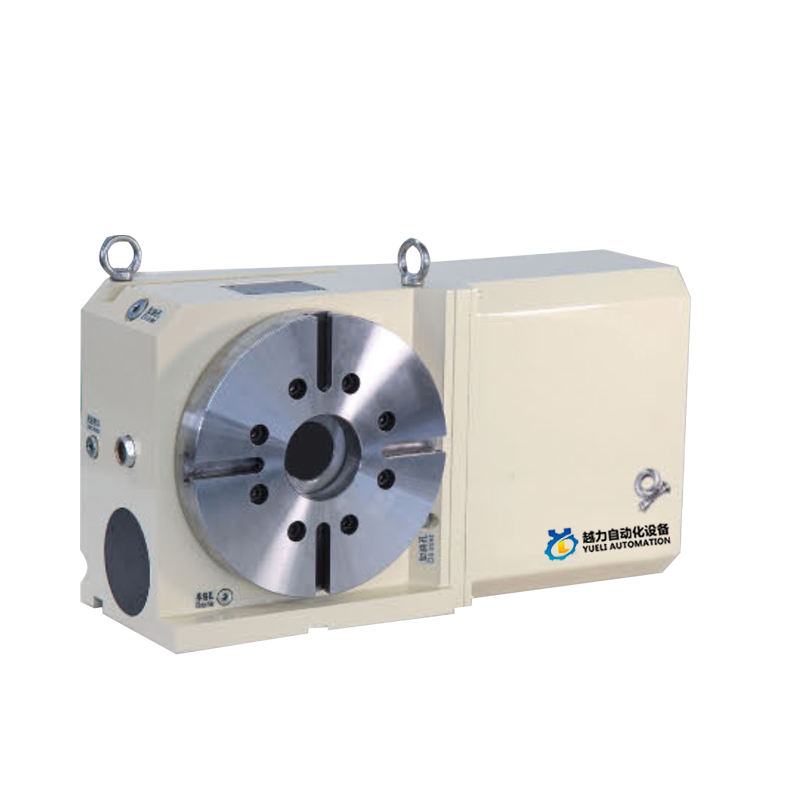

CAM de quatro eixos Yueli250

CAM TYPE ZERO BACKLASH CNC ROTAÇÃO CNC

China Qualidade 250 Fabricantes e fornecedores de plataforma giratória de came de quatro eixos. Yueli é 250 fabricante e fornecedor de toca-giragem de quatro eixos na China.

A estrutura de transmissão CAM-ROLLER é adotada dentro do produto.

CAM rolador de agulha do eixo CAM PRECOMPRESSÃO NO ROLAMENTO DE GAP.

Sem atrito deslizante, continuamente não mantém características de lacunas.

Alta precisão da repetição de movimento avançado e reverso.

Alta rigidez, alta eficiência.

Não causa pouca precisão devido ao aumento da temperatura.

Não há necessidade de calibração e ajuste regular.

Princípio de trabalho e características da plataforma giratória do tipo CAM

Princípio da pré -carga

Comparado com o tipo de engrenagem de verme tradicional NC Turn -table, a plataforma giratória do tipo de came de grade tem maior precisão

Características operacionais de grau, alta velocidade, folga zero e carga pesada. Entrada cames axiais

O rolamento do rolo da agulha na torre do eixo de saída da superfície curva de acionamento de velocidade constante é a transmissão de contato rolante pré -aprimorada,

Para obter uma reação nas costas zero e uma operação de velocidade mais alta, devido à transmissão rolante quase zero

Movimento de atrito, para que o mecanismo não possa manter a transmissão de backbacklash, o posicionamento de alta precisão e nenhuma necessidade

O trabalho regular de calibração e ajuste deve ser realizado. Lattice Cam tipo CNC Turltable, Han fora do uso do eixo

O grande mancal é organizado na parede externa redonda do eixo e as duas extremidades do eixo de entrada do came são definidas com rolamentos duplos.

Também aumenta a estabilidade e a capacidade de carga da plataforma giratória e pode lidar melhor com a velocidade de processamento e força pesada, melhorar a precisão da usinagem, a eficiência e reduzir os custos.

Comparação das características do mecanismo do came tipo zero backlash NC Turbable

Não.	Item	Roller came driyer 1m	Tipo de engrenagem de minhocas
1	Tipo de unidade	CCW Ângulo de saída	- CCWA Outout the 360
2	Status da unidade	Contato rolante	Deslize o contato
3	Material: dureza do contacpa	Eixo de came: aço endurecedor; HRC60	Eixo de minhocas: aço endurecedor; HRC60
3	Material: dureza do contacpa	Seguidores de came; rolamento de aço; HRC60	Engrenagem de minhocas; Bronze de fósforo; HB90
4	Pré -carga	○ Sim	X n0
5	Eficiência da transmissão	〇 Higher	△ Abaixe

Posicionando tempo de 90 ° (exemplo)

	Item n0.	Competitor
	Libere o aperto do eixo
	Acelera
	Movimento rotativo linear	LinearrotaryMovement
	Desacelerar	Desacelerar
	Liberação de usinagem	Liberação de usinagem
	Eixo de grampos	Eixo de grampos
	Ciclo	Ciclo

Capacidade de velocidade	Rigidez

Durabilidade	3 rolamento de rolos

Dados de referência Yueli250

Código no		UNIDADE	Yueli250
Diâmetro da mesa		φmm	250
Altura central		mm	160
Hole do eixo		φmm	75
T Largura do slot		mm	14
Guia da largura da chave		mm	18
Servo motor		Fanuc	B12
Servo motor		Mitsubish	HF104
Incremento min			0,001 °
Gear Ratic			1:36
Velocidade Max.rotation (3000 rpm)		RPM	60
Torque da taxa de saída		kg/m	50
Recurso hidráulico pneumático/hidráulico		kg/m²	20
Torque de saída no freio		kg/m	50
Precisão de indexação		Sec	20
Repetibilidade		Sec	4
Qualidade do produto		kg	107
Permitido peso worw	vertical	kg	125
	horizontal	kg	250
	Tailstock vertical	kg	250
Allowableload	↓ f	KGF-M	1400
		F*l KGF-M	150
		F*l KGF-M	100
