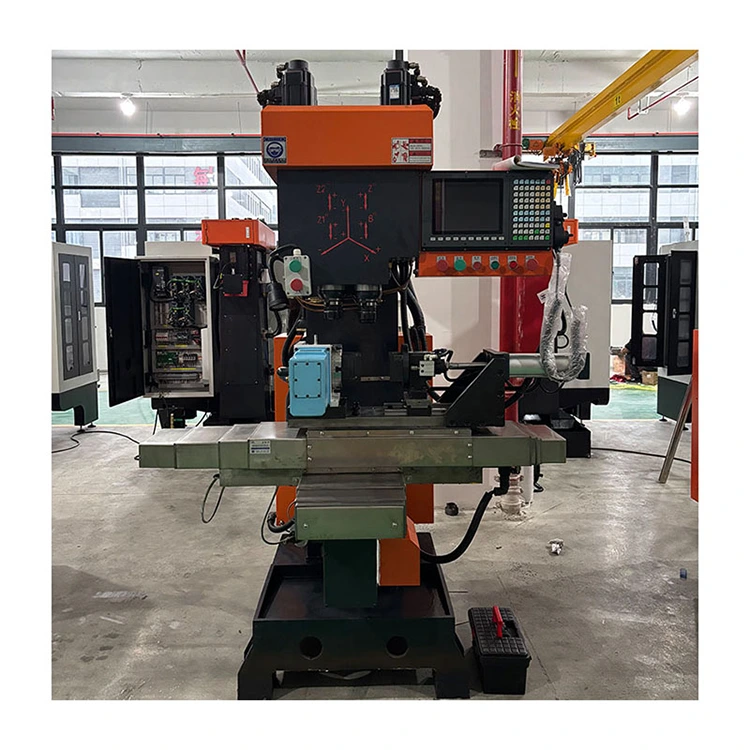

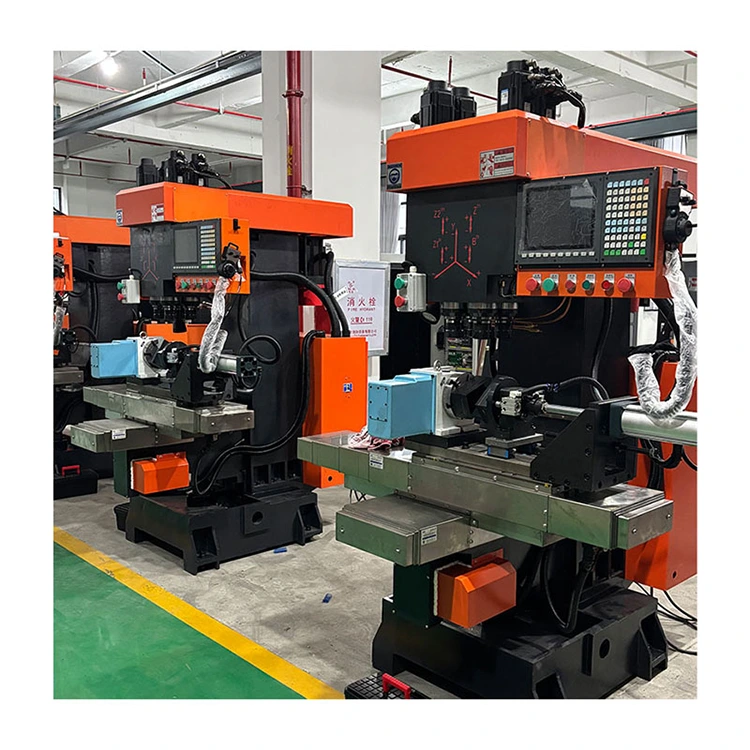

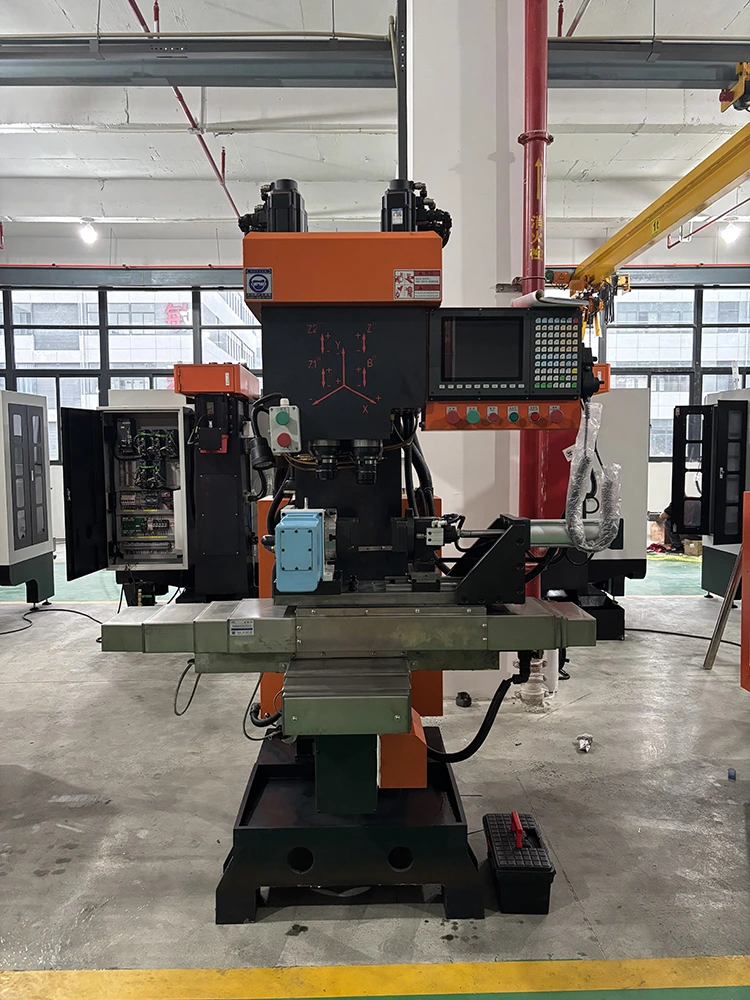

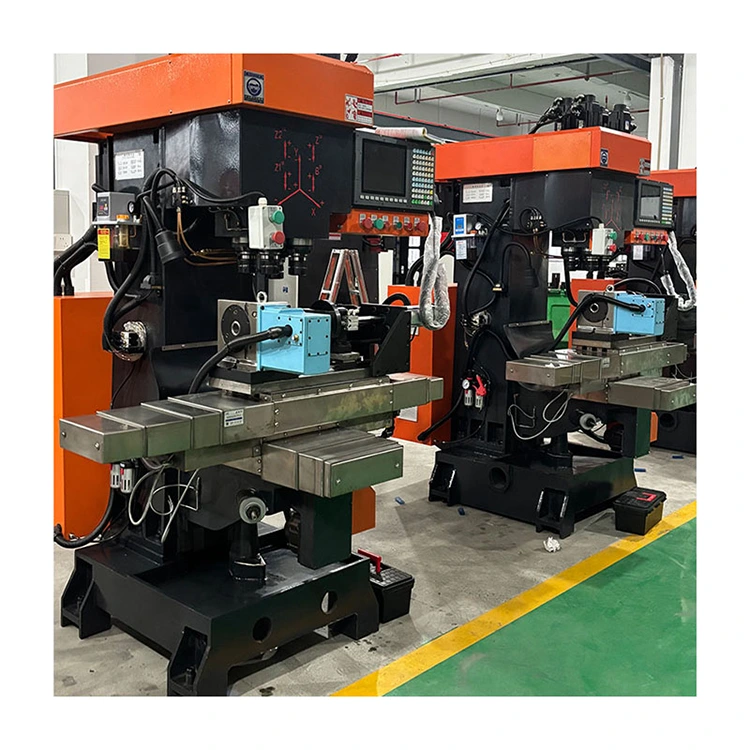

Máquina multifuncional de perfuração e rosqueamento com 4 eixos

A máquina composta de perfuração e rosqueamento multifuncional de 4 eixos de alta qualidade YueLi é um centro de usinagem CNC de quatro eixos que integra funções de perfuração, rosqueamento, fresamento e canal. Equipado com um quarto eixo, pode realizar processos de furação, rosqueamento, fresamento e canal em diferentes planos.

Modelo:ZSK540

Enviar consulta

Descrição do produto

Recursos do produto

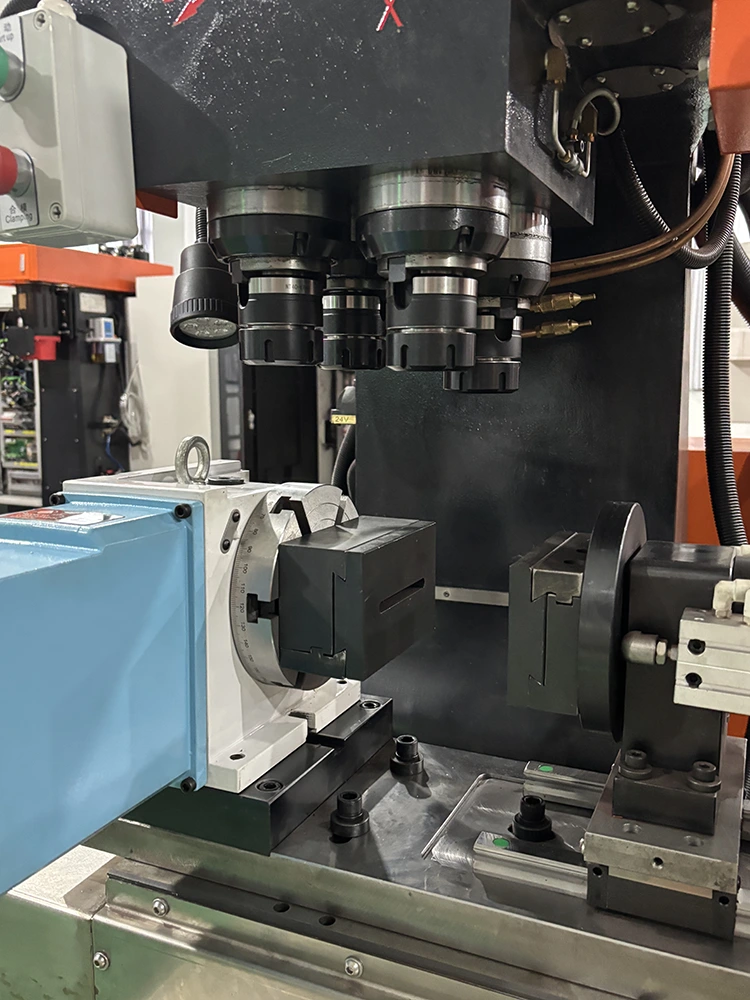

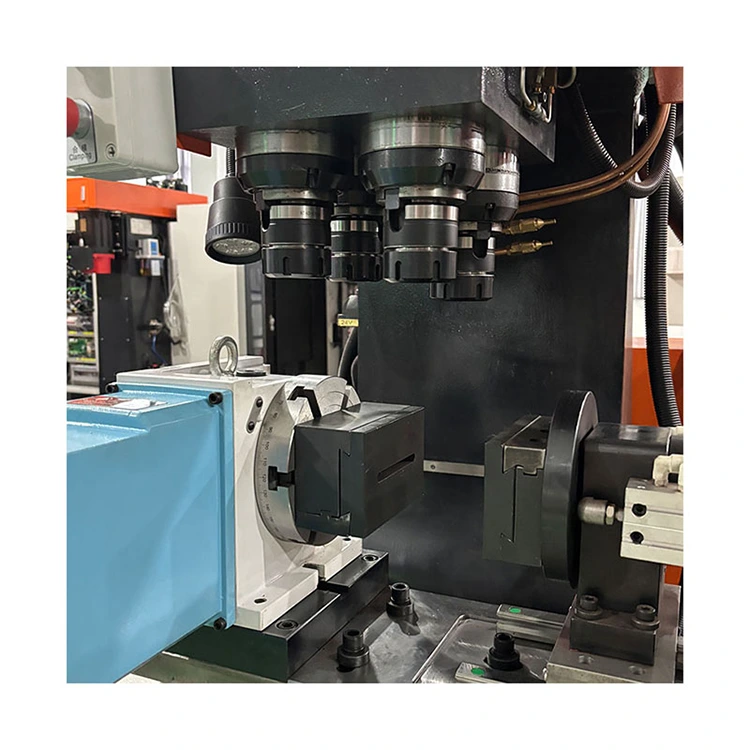

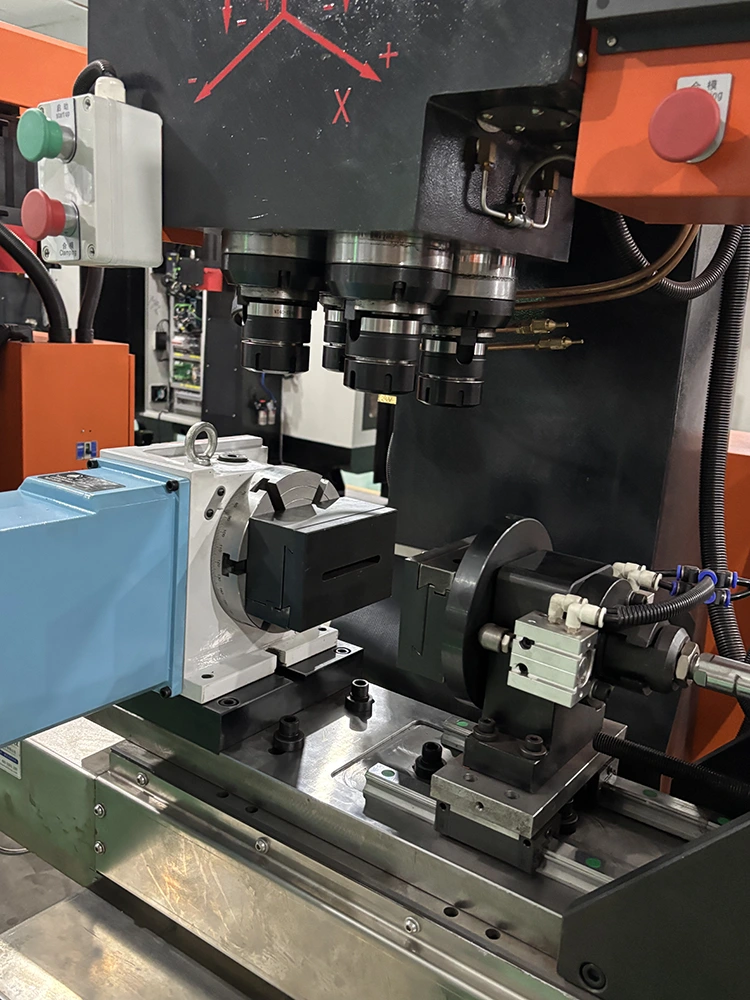

1. Todos os quatro fusos da Máquina Composta de Perfuração Multifuncional de 4 Eixos YueLi de alta qualidade são equipados com motores de alta potência e podem operar de forma independente. Os parafusos de avanço usam parafusos esféricos para garantir uma operação estável e precisa. A velocidade pode ser ajustada a qualquer momento, garantindo precisão na usinagem repetitiva.

2. A cama de ferro fundido passou por mais de seis meses de tratamento natural de envelhecimento, garantindo excelente estabilidade. Os trilhos-guia da bancada e os parafusos de avanço são projetados para serviços pesados, evitando trepidações mesmo durante a usinagem de materiais pesados. Os principais componentes são raspados à mão por técnicos experientes para garantir um encaixe perfeito de todas as peças.

3. A Máquina Multifuncional para Perfuração e Rosqueamento com 4 Eixos usa um sistema de controle Taiwan Yitu, que é fácil de operar com apenas um toque na tela. Os ícones dos botões são intuitivos e fáceis de entender, permitindo que até mesmo iniciantes aprendam como usá-los em meio dia. Os programas de usinagem comumente usados são pré-salvos e podem ser alterados com um clique ao trocar de produto.

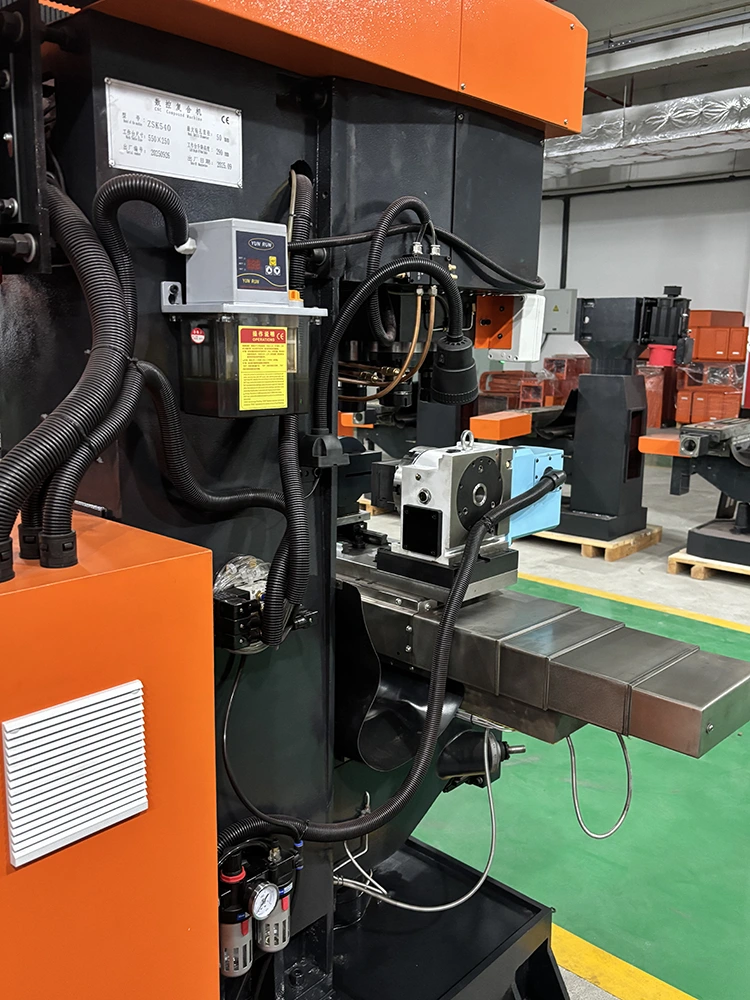

4. Toda a máquina é hermeticamente fechada, evitando efetivamente lascas de metal, manchas de óleo e vazamento de líquido refrigerante. Os componentes pneumáticos coreanos fornecem resposta sensível e efeito significativo de frenagem de emergência. A abertura da tampa protetora interrompe automaticamente o funcionamento da máquina, garantindo a segurança.

Parâmetro do produto

Nome do parâmetro	Especificações
Curso máximo do eixo X (fuso de esfera) mm	400 mm
Curso máximo do eixo Y (fuso de esfera) mm	280mm
Diâmetro da manga do fuso	105mm
Torneira de fuso	BT40
Curso máximo de Z1/Z2/Z3/Z4, mm	135mm
Distância central do fuso mm	120mm
Distância da face final do fuso à superfície da mesa de trabalho mm	250/500mm
Distância do eixo do fuso até a superfície da guia do leito mm	250
Diâmetro máximo de perfuração mm	50mm
Diâmetro máximo de rosqueamento mm	50mm
Velocidade do fuso r/min	0-3000 rpm
Potência do motor do fuso KW	5,5 kW
Dimensões totais (C×L×A):	1700×1850×2250
Peso Líquido da Máquina, kg	280mm

Inspeção de Qualidade

Antes de sair da fábrica, a máquina multifuncional de perfuração e rosqueamento com 4 eixos é testada repetidamente usando equipamento a laser para garantir que a retilineidade e o nivelamento dos trilhos-guia sejam perfeitos. A máquina-ferramenta possui uma função integrada de compensação de erros, mantendo a precisão mesmo após uso prolongado. A alta precisão de posicionamento repetitivo garante que as trocas de ferramentas não afetem a precisão.

Aplicação do produto

É capaz de completar o corte de metal de peças de cobre, peças de alumínio, ligas de zinco e peças de aço, e é adequado para indústrias como encanamento e louças sanitárias, válvulas de combate a incêndio, hardware de controle de porta, hardware de eletrodomésticos, medidor de água e peças de automóveis/motocicletas e aeroespacial.
