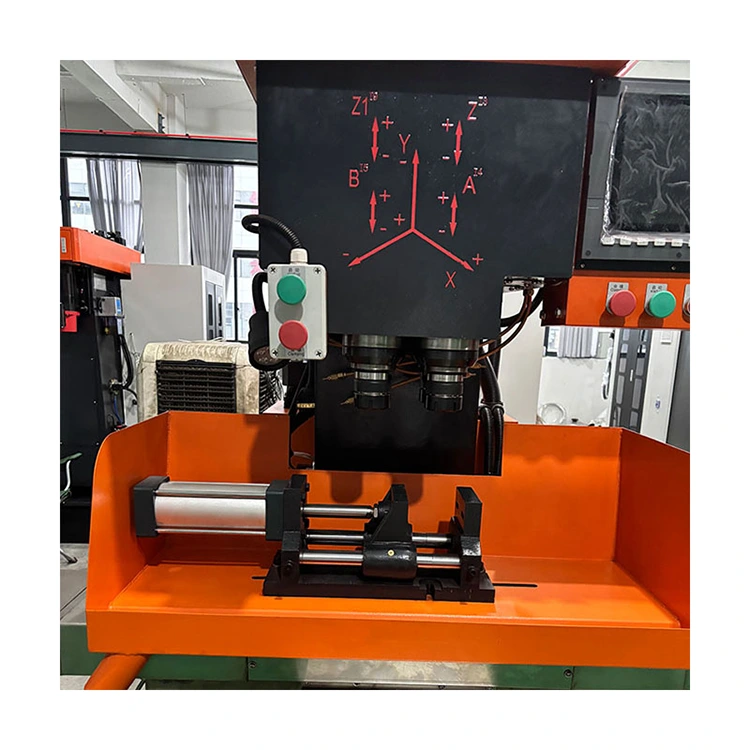

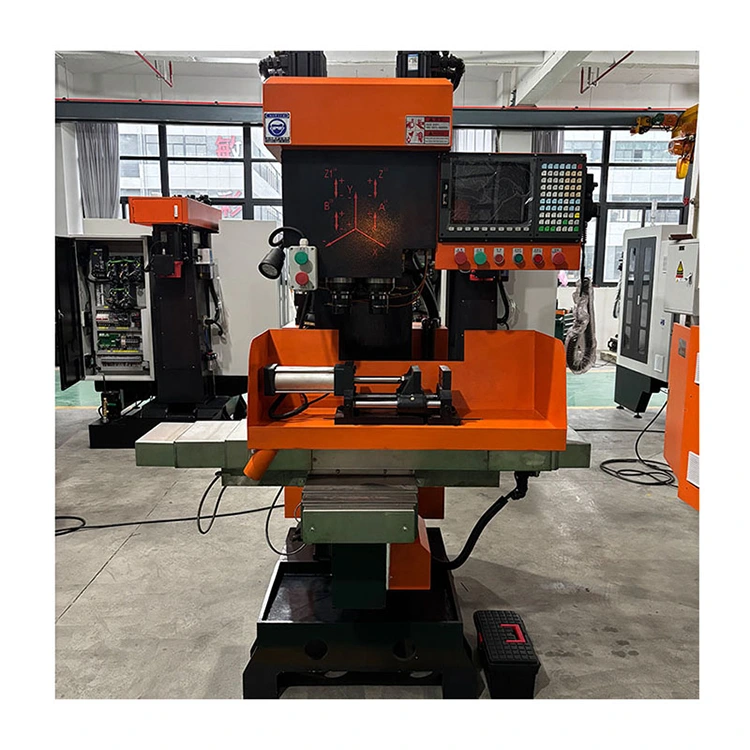

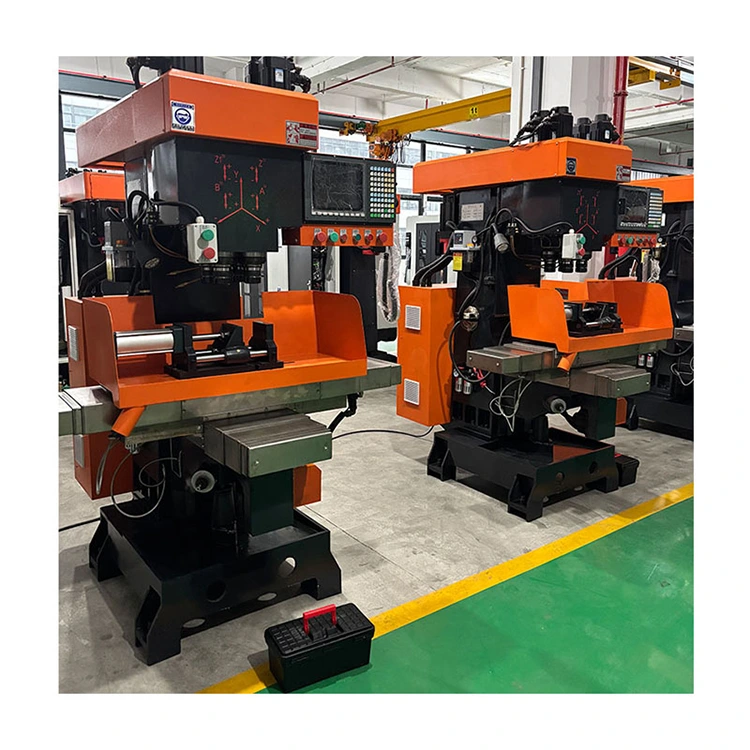

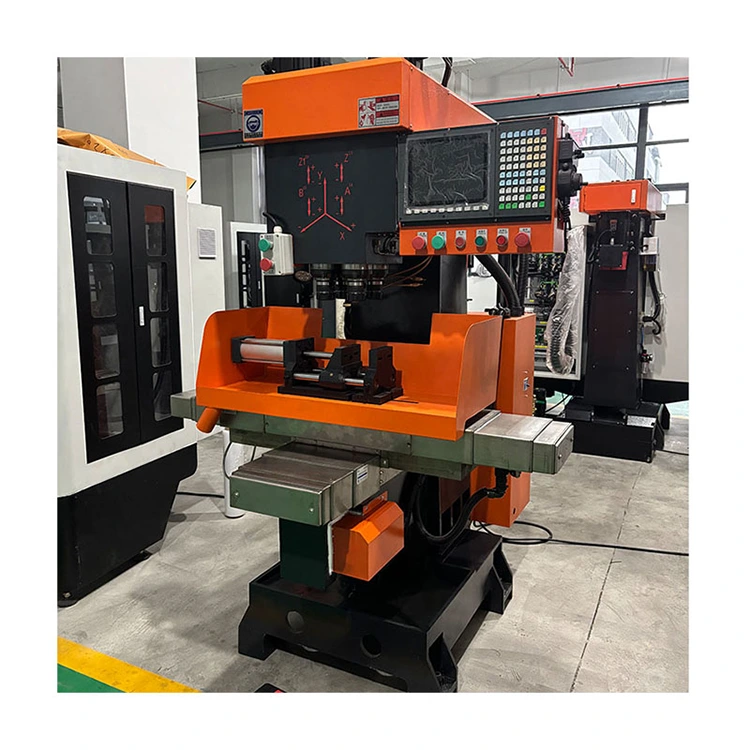

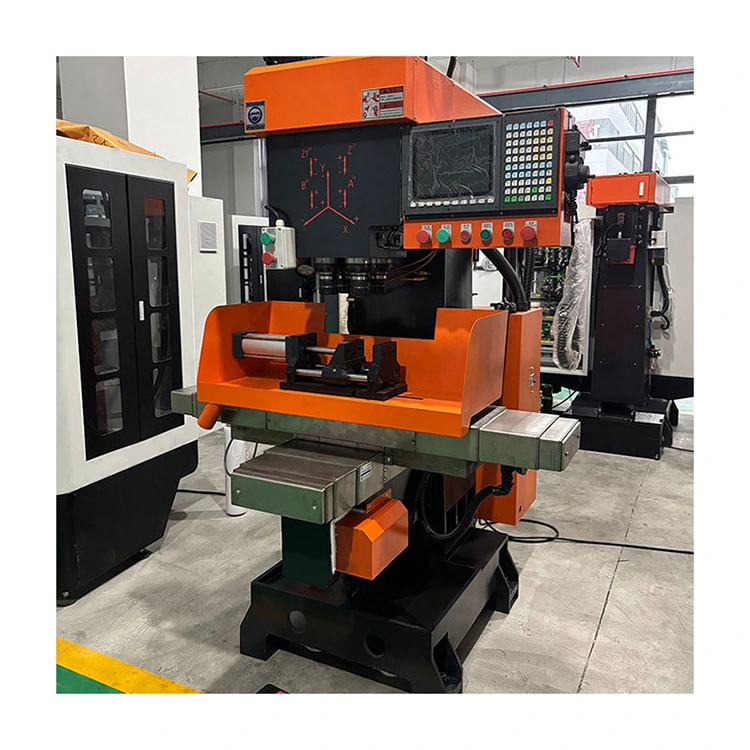

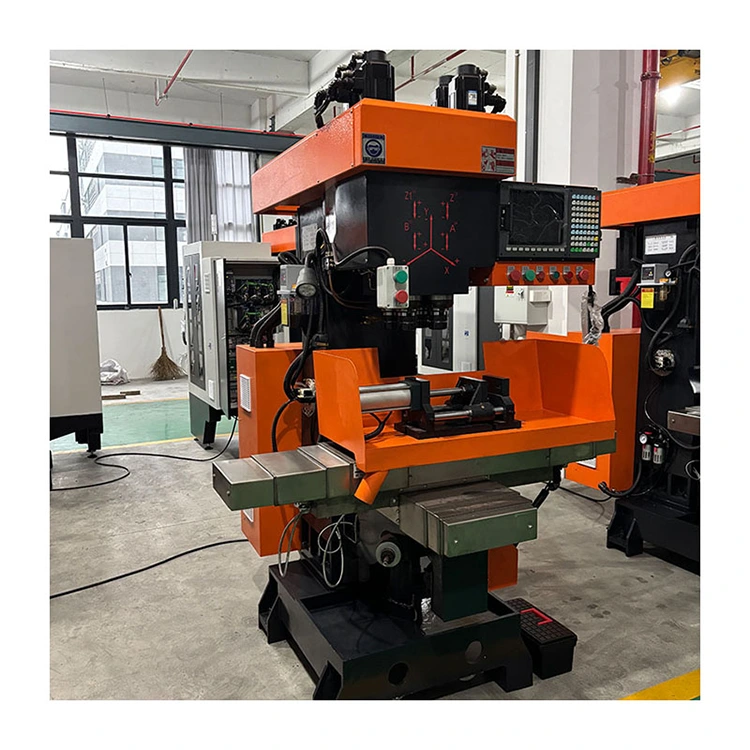

Máquina composta CNC vertical de 4 eixos

A estrutura e desempenho da máquina-ferramenta

1. O centro da máquina composta CNC vertical de 4 eixos de alta qualidade YueLi usa um sistema de controle Hust de Taiwan para sua seção de controle de programa, que apresenta uma função de detecção para evitar danos às torneiras ou ferramentas causados ​​por válvula solenóide ou mau funcionamento do cilindro; possui uma interface amigável e é fácil de operar.

2. A máquina composta CNC vertical de 4 eixos é adequada para processamento de peças em lotes de médio a grande porte, pode completar o processo em uma única operação de fixação, oferecendo alta eficiência e boa precisão.

3. O mecanismo de rosqueamento não requer alteração da transmissão do parafuso de avanço; o passo é padrão e o servo motor principal Alpha possui uma função de conversão de frequência integrada, melhorando a rugosidade da superfície das roscas das peças processadas e garantindo a precisão do processamento.

4. Componentes da cabeça motorizada desenvolvidos de forma independente, retificados com precisão, com boa resistência ao desgaste e longa vida útil.

5. O sistema Hust CNC permite definir a velocidade de alimentação apropriada conforme necessário. Após uso prolongado, o parafuso de avanço pode desgastar-se e o próprio sistema possui uma função de compensação da ferramenta.

6. Todas as superfícies deslizantes móveis utilizam um dispositivo de lubrificação automática centralizado para garantir a vida útil da máquina-ferramenta.

7. O movimento da mesa deslizante é acionado por um servo motor, permitindo a configuração digital de múltiplas coordenadas, resultando em alta precisão de posicionamento, baixa vibração e rápida velocidade de resposta.

8. Durante o processamento, o status de processamento da peça é exibido na tela sensível ao toque e há uma função de alarme em caso de mau funcionamento.

9. A proteção totalmente fechada garante a segurança pessoal e melhora o ambiente de processamento.

Configuração principal

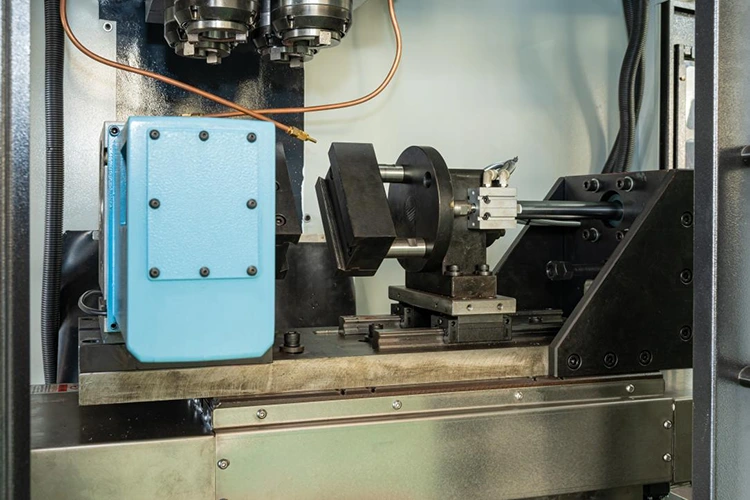

Parâmetros do quarto eixo

Instruções de instalação

1.  A instalação da plataforma será ajustada de acordo com as disposições do Artigo 3.1 do GB/T17421.1-1998. Coloque a bancada no meio do curso e coloque um nível no centro da bancada. A leitura do nível nas direções vertical e horizontal não deve exceder 0,04/1000mm.

2. O cabo de alimentação principal não deve ter menos de 4 mm². Após a conclusão da fiação, verifique se a fiação está correta e se os terminais da fiação estão apertados.

3. A instalação da máquina composta CNC vertical de 4 eixos deve ser aterrada conforme necessário, a resistência da máquina ao aterramento deve ser inferior a 4 ohms e o diâmetro do fio de aterramento deve ser superior a 2,5 mm².

Campos de aplicação

A máquina composta CNC vertical de 4 eixos de alta qualidade YueLi é capaz de completar o corte de metal de peças de cobre, peças de alumínio, ligas de zinco e peças de aço, e é adequada para indústrias como encanamento e louças sanitárias, válvulas de combate a incêndio, hardware de controle de porta, hardware de eletrodomésticos, medidor de água e peças de automóveis/motocicletas e aeroespacial.
