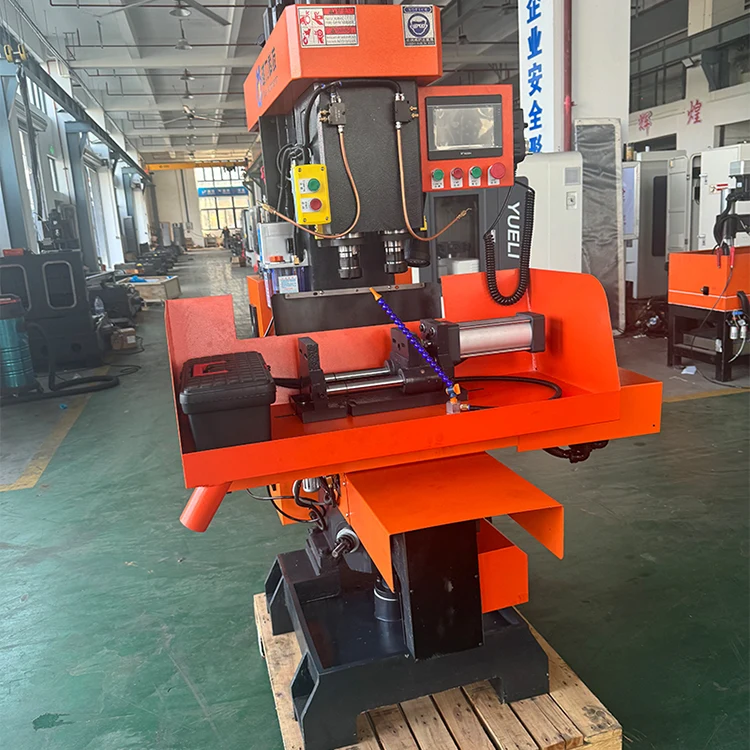

Como a máquina composta vertical de eixo duplo redefine o processamento em lote de alta eficiência?

1. Arquitetura de fuso duplo

No coração doMáquina composta vertical de eixo duploreside uma configuração de fuso duplo que muda fundamentalmente a forma como o processamento em lote é abordado. Ao contrário das máquinas de fuso único que exigem múltiplas passagens e trocas frequentes de ferramentas, este projeto incorpora dois fusos independentes operando em um arranjo de eixo vertical coordenado. Os eixos Z1 e Z2 estão espaçados em 120mm, permitindo a usinagem simultânea de duas características na mesma peça ou o processamento paralelo de duas peças separadas.

Cada fuso aceita ferramentas cônicas NT30 e oferece velocidades ajustáveis ​​de 10 a 3.000 r/min, proporcionando flexibilidade para operações de perfuração, alargamento e rosqueamento. A abordagem de eixo duplo duplica efetivamente o rendimento para aplicações adequadas, ao mesmo tempo que mantém a precisão necessária para componentes de montagem de portas e itens similares de produção de lotes médios.

2. Especificações Técnicas Básicas

A compreensão das capacidades da máquina começa com seus parâmetros principais. A tabela a seguir resume as especificações essenciais que definem seu envelope operacional:

O curso do eixo X de 320 mm e o curso do eixo Y de 120 mm fornecem envelope de trabalho adequado para produtos de montagem de portas e componentes similares. A plataforma de elevação oferece 160 mm de distância ajustável, acomodando diversas alturas de peças de trabalho. Com uma velocidade máxima de movimento de 30 m/min no eixo X, a máquina proporciona um posicionamento rápido que contribui para a redução geral do tempo de ciclo.

3. Integridade Estrutural

OMáquina composta vertical de eixo duploé projetado com foco em rigidez e durabilidade. A estrutura do corpo é notavelmente compacta, mantendo excelente rigidez – um fator crítico para manter a precisão durante operações simultâneas de fuso duplo. Várias opções de design contribuem para esta robustez estrutural:

• Eixos de liga de aço de alta qualidade:Cada fuso é fabricado em liga de aço premium, submetido a processos de endurecimento e tratamento térmico, seguido de retificação de precisão para alta resistência ao desgaste.
• Superfícies deslizantes temperadas por ultrassom:As superfícies deslizantes passam por tratamento de têmpera ultrassônica, melhorando significativamente a dureza superficial e a resistência ao desgaste. Um dispositivo de lubrificação integrado garante desempenho sustentado durante uma vida útil prolongada.
• Sistema de posicionamento de buffer:A mesa de trabalho incorpora um dispositivo de partida com posicionamento amortecedor que minimiza a vibração durante movimentos laterais rápidos.
• Alça tipo haste de tração:A segurança é garantida por meio de um design de alça com haste que resiste ao desengate acidental.

Esses elementos estruturais garantem coletivamente que a máquina mantém a precisão posicional mesmo sob as demandas da produção contínua em lote.

4. Fluxo de Trabalho Operacional

A filosofia operacional doMáquina composta vertical de eixo duplocentra-se na redução da intervenção manual enquanto maximiza o rendimento. O controle PLC fornece um nível mais alto de automação em comparação com sistemas convencionais baseados em relés, proporcionando excelente confiabilidade que reduz diretamente a fadiga do operador.

As principais características do fluxo de trabalho incluem:

• Processamento de configuração única:As operações de perfuração, alargamento e rosqueamento para um grande número de peças podem ser concluídas de uma só vez.
• Gerenciamento de várias máquinas:A operação intuitiva e o controle automatizado permitem que um único operador gerencie diversas máquinas simultaneamente.
• Ajuste conveniente:A máquina possui mecanismos de ajuste simples e intuitivos, reduzindo o tempo de configuração entre lotes.
• Projeto Antipoluição:O equipamento incorpora recursos que minimizam os riscos de contaminação, tornando-o adequado para ambientes onde a limpeza é uma preocupação.

Esse design de fluxo de trabalho se traduz diretamente em maior eficiência para ambientes de produção de lotes pequenos e médios, onde o tempo de configuração e a disponibilidade do operador geralmente determinam a produtividade geral.

5. Escopo de Aplicação

A Máquina Composta Vertical de Eixo Duplo é especificamente adaptada para a produção e processamento de produtos de montagem de portas de pequenos e médios lotes. Este foco de aplicação aproveita a capacidade de fuso duplo da máquina para perfurar, escarear e rosquear vários recursos em componentes de hardware de porta em uma única operação de fixação.

Além dos acessórios das portas, as especificações da máquina – especialmente o diâmetro máximo de perfuração de 32 mm e a capacidade de rosqueamento M32 – tornam-na adequada para uma gama mais ampla de componentes de cobre e metais não ferrosos. O peso da máquina de 900 kg e a dimensão de 1.100 x 1.230 x 1.980 mm (incluindo cobertura de chapa metálica) indicam uma máquina que é substancial o suficiente para ambientes de produção, mas compacta o suficiente para oficinas com espaço limitado.

A escolha dos componentes define ainda mais o perfil de confiabilidade da máquina: servomotores Sunicon e sistema CNC, contatores AC Schneider, relés Omron e fusos de esferas e corrediças lineares domésticos. Esta combinação de marcas estabelecidas e componentes de qualidade contribui para a reputação de desempenho consistente da máquina.
