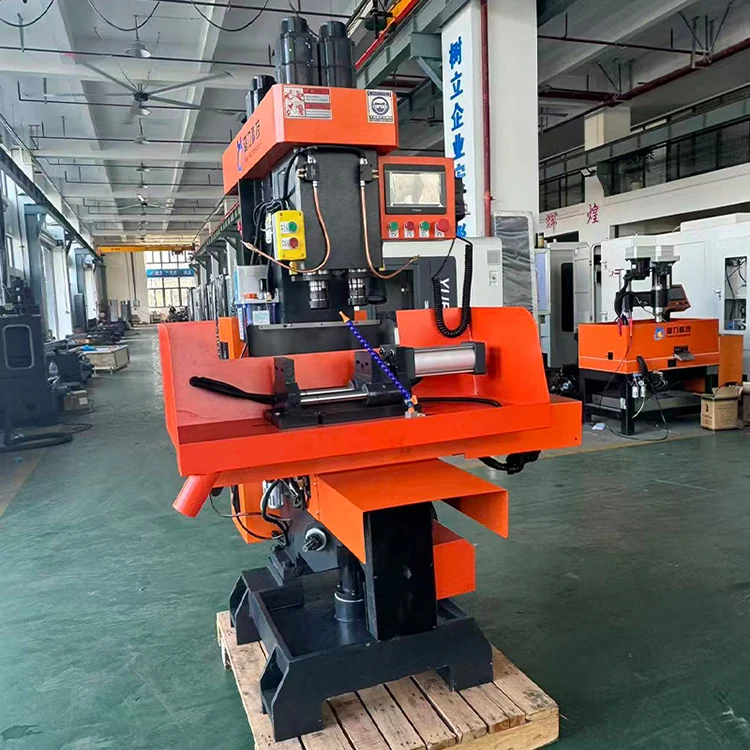

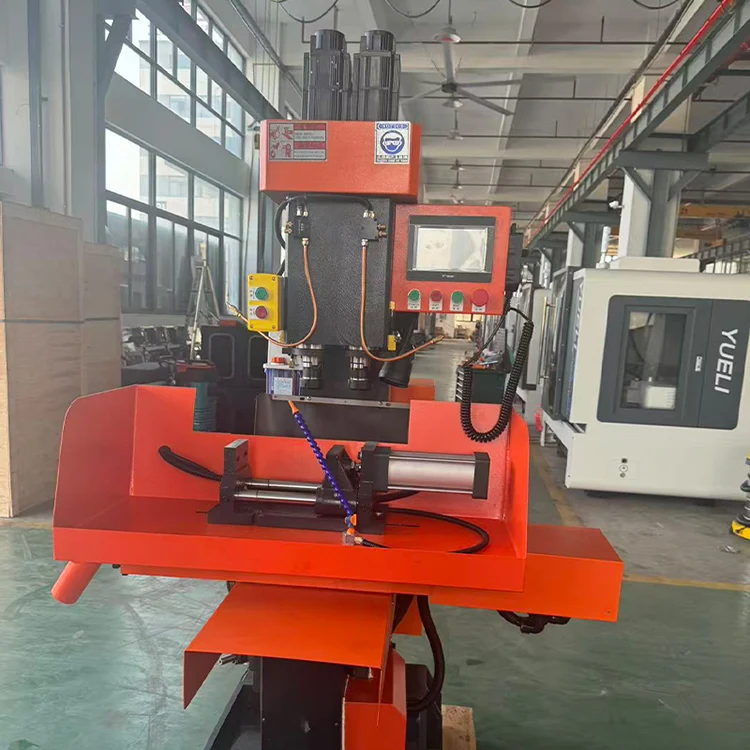

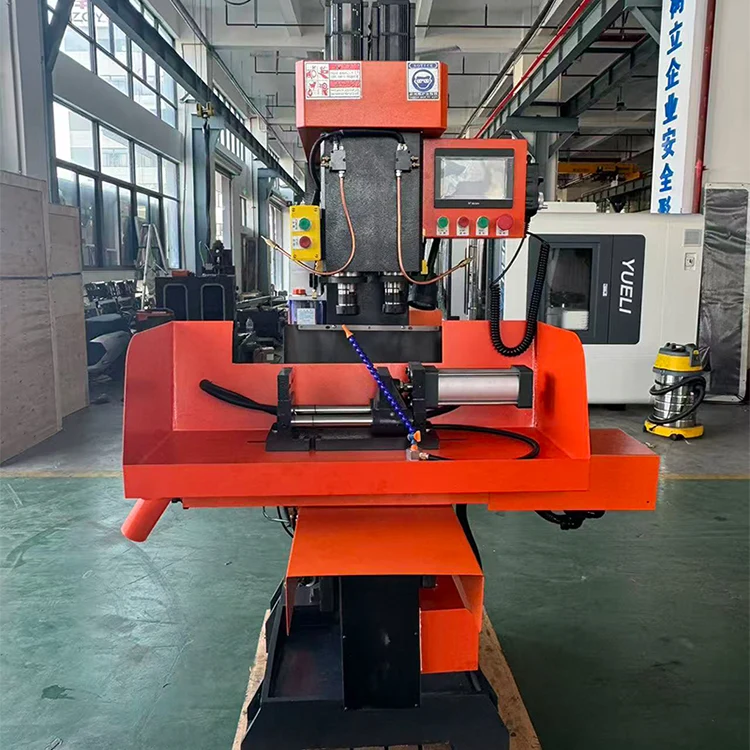

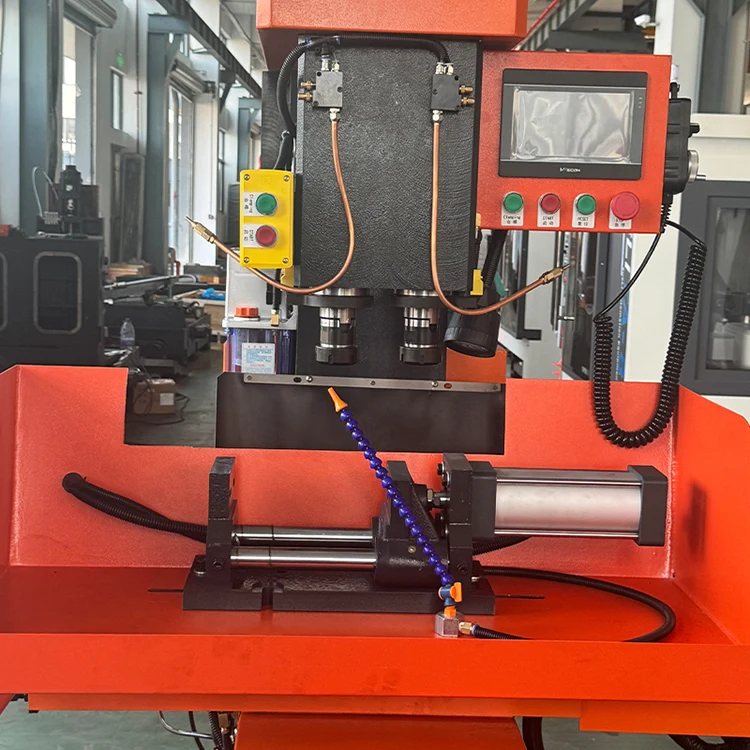

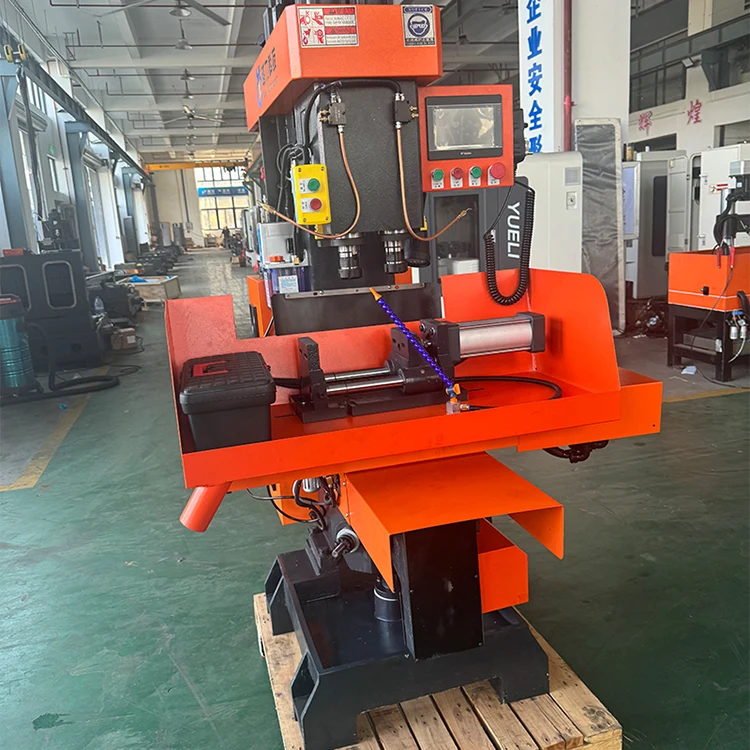

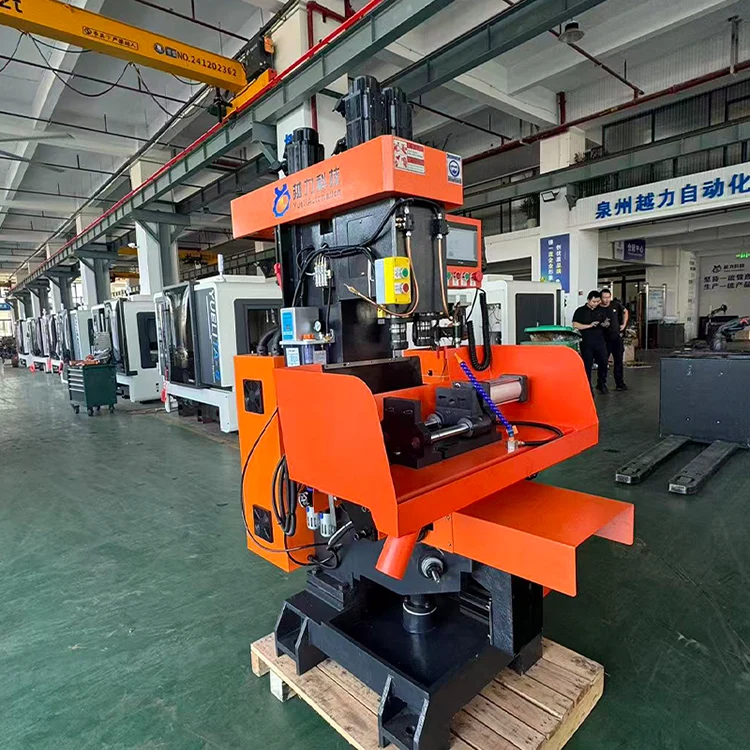

Máquina composta vertical de eixo duplo

A máquina composta vertical de eixo duplo (modelo interno ZSK4132X2B) é fabricada pela Quanzhou Yueli Automation Equipment Co., Ltd. É adequada para a produção e processamento de produtos de montagem de portas de pequenos e médios lotes. A máquina-ferramenta apresenta uma aparência suave e elegante, com operação simples e intuitiva e ajuste conveniente. Adotando o controle PLC, possui maior nível de automação e excelente confiabilidade, o que reduz a intensidade de trabalho dos operadores. Ele permite que um operador gerencie várias máquinas e serve como um equipamento de processamento ideal de alta eficiência e antipoluição.

Introdução do produto

A máquina vertical de compostos de eixo duplo é adequada para a produção e processamento de produtos de acessórios para portas de pequenos e médios lotes. A máquina-ferramenta apresenta uma aparência suave e elegante, com operação simples e intuitiva e ajuste conveniente. Adotando o controle PLC, possui maior nível de automação e excelente confiabilidade, o que reduz a intensidade de trabalho dos operadores. Ele permite que um operador gerencie várias máquinas e serve como um equipamento de processamento ideal de alta eficiência e antipoluição.

· Aparência suave e elegante com operação simples e intuitiva.

· Ajuste conveniente e maior nível de automação com controle PLC.

· Excelente confiabilidade com intensidade de trabalho reduzida.

· Um operador pode gerenciar várias máquinas.

Principais Parâmetros Técnicos

Os parâmetros técnicos a seguir se aplicam à máquina composta vertical de eixo duplo.

Estrutura e características da máquina

A máquina composta vertical de eixo duplo possui os seguintes recursos estruturais e de desempenho.

· O processamento, perfuração, alargamento e rosqueamento de um grande número de peças podem ser concluídos de uma só vez com alta eficiência.

· A estrutura da carroceria é compacta e possui boa rigidez.

· O eixo principal é feito de liga de aço de alta qualidade, endurecido e tratado termicamente, retificado com precisão e possui alta resistência ao desgaste.

· A superfície deslizante é temperada por ultrassom e possui um dispositivo de lubrificação para garantir a vida útil da superfície deslizante.

· A bancada se move para a esquerda e para a direita com um dispositivo de partida e um dispositivo de posicionamento de buffer, que possui pequena vibração e movimento rápido.

· A alça adota o tipo haste de tração, que não é fácil de cair e possui alta segurança.

Estrutura e Desempenho

O design da Máquina Composta Vertical de Eixo Duplo adota as características estruturais da fresadora e do dispositivo de partida de suporte, com as vantagens de alta eficiência de processamento, precisão estável e procedimento de operação simples.

· Estrutura de substituição e tensionamento da correia, fácil de alterar a velocidade e tensionar a correia.

· O eixo principal é acionado por um motor 4KW/4P através de uma correia síncrona, com alta eficiência de transmissão e baixo ruído.

· O mecanismo de recuperação automática do fuso esquerdo e direito pode sempre manter o fuso pronto para processamento, economizando tempo e melhorando a eficiência do trabalho.

· A alça de elevação pode ser facilmente girada para realizar o levantamento da plataforma de elevação.

· A bancada é equipada com posicionamento de buffer para garantir posicionamento confiável e precisão estável.

· O carro intermediário e a plataforma de elevação são projetados com mecanismos de travamento para garantir o posicionamento estável da peça de trabalho, o que contribui para garantir a precisão do processamento.

· O dispositivo pneumático é usado para realizar controle automático, boa confiabilidade e garantir alta eficiência e alta precisão de processamento.

Sistema de Lubrificação

A máquina vertical de compostos de eixo duplo usa um sistema de lubrificação automática de deslocamento positivo. O seguinte cronograma de lubrificação se aplica.

Sistema Elétrico

A máquina composta vertical de eixo duplo usa a seguinte configuração de sistema elétrico.

· Sistema CNC: Sunicon.

· Servo motor: Sunicon.

· Servo do fuso: Tecnologia Zhima.

· Contator AC: Schneider.

· Relé: Omron.

· Torneia pneumática: YUELI.

Proteção de segurança

A máquina vertical para compostos de eixo duplo está em conformidade com os requisitos técnicos gerais GB 15760-2004 para proteção de segurança de máquinas-ferramentas de corte de metal e está equipada com os dispositivos de segurança e sinais de alerta necessários.

· O eixo X utiliza uma blindagem de chapa de aço inoxidável totalmente fechada para bloquear efetivamente fluidos de corte e cavacos.

· O eixo Z utiliza proteção de chapa metálica e uma tampa telescópica para prolongar efetivamente a vida útil.

· Os eixos X e Z são equipados com limites rígidos e flexíveis para evitar mau funcionamento causado por erros operacionais, erros de programação, falhas de unidade, etc.

· O projeto elétrico está em conformidade com o padrão elétrico GB5226.1 com proteção contra sobrecorrente e curto-circuito.

· O gabinete elétrico adota um design totalmente fechado com ventiladores de fluxo axial para dissipação de calor.

· O sistema NC possui uma bateria embutida; se o sistema perder energia, os programas de usinagem armazenados não serão perdidos.

· Função de alarme e botão de parada de emergência para evitar danos causados ​​por diversas falhas repentinas.

Acessórios e documentos padrão

A Máquina Composta Vertical de Eixo Duplo vem com os seguintes acessórios e documentos.

Ferramentas incluídas:

· Chave de duas pontas 17-19, 12-14, 8-10, 22-24 (1 de cada)

· Interruptor de proximidade (2 peças)

· Pinça Φ20 (2 peças)

· Chave hexagonal 1,5-10 (1 conjunto)

Perguntas frequentes

Qual é o sistema CNC usado nesta máquina composta vertical de eixo duplo?

A máquina usa o sistema Sunicon CNC.

Qual é a conicidade do fuso e a capacidade máxima de perfuração?

O cone do fuso é NT30. O diâmetro máximo de perfuração é de 32 mm para peças de cobre e o diâmetro máximo de rosqueamento é M32.

Quais são os percursos dos eixos X, Y e Z1/Z2?

O deslocamento do eixo X é de 320 mm, o deslocamento do eixo Y é de 120 mm e o deslocamento do eixo Z1/Z2 é de 110 mm.

Qual é a velocidade do fuso e o peso da máquina?

A velocidade do fuso varia de 10 a 3000 r/min com velocidade ajustável. O peso da máquina é de 900kg.

Qual é o requisito total de energia?

A capacidade total da fonte de alimentação é de 7KW.
