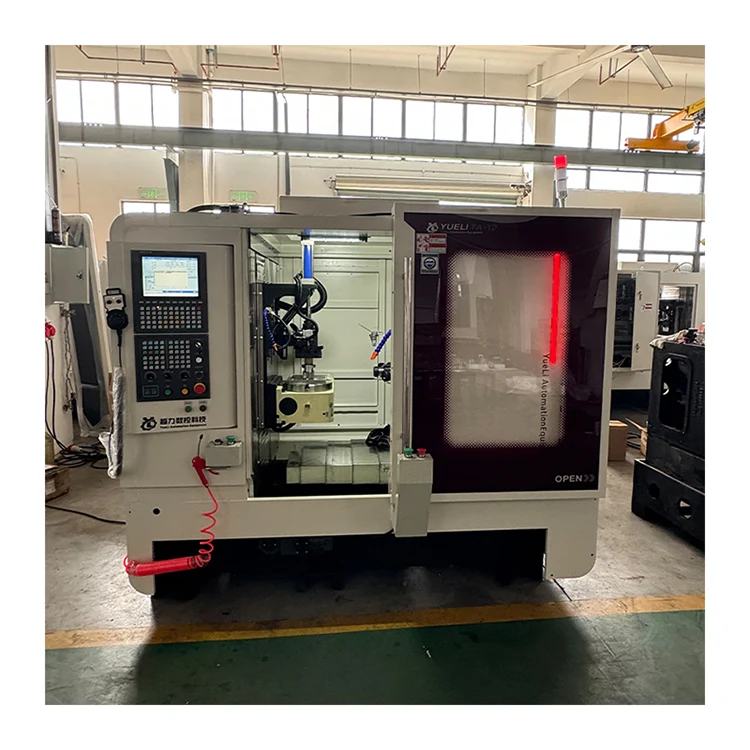

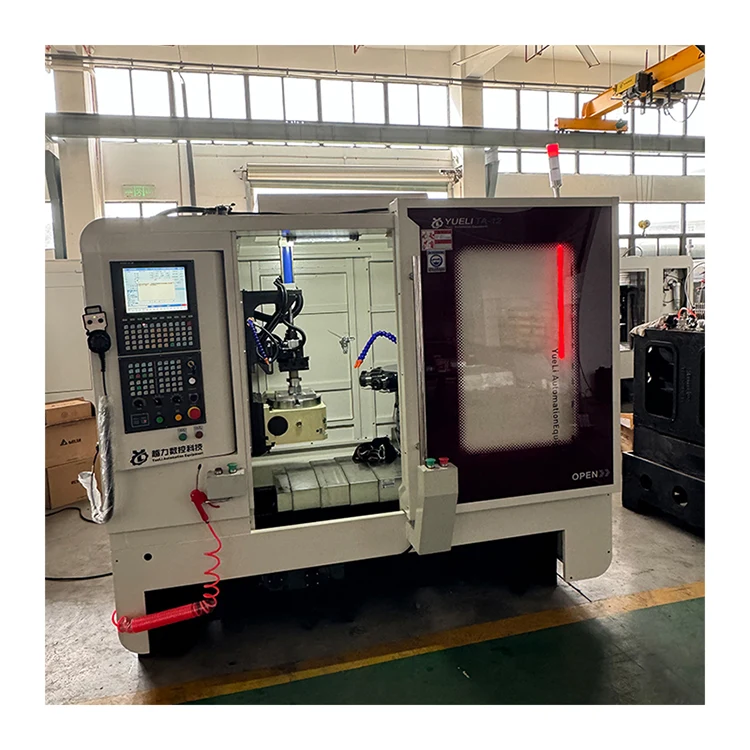

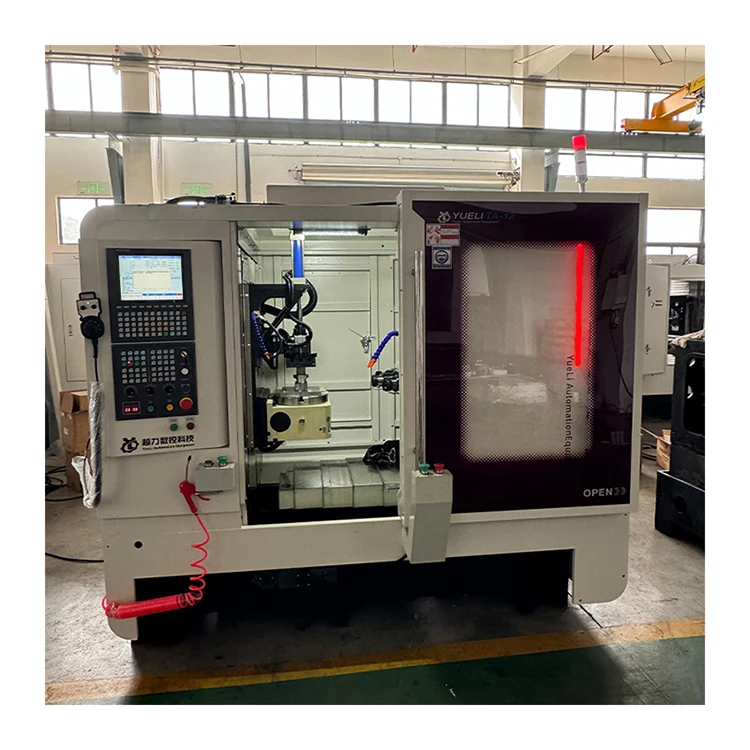

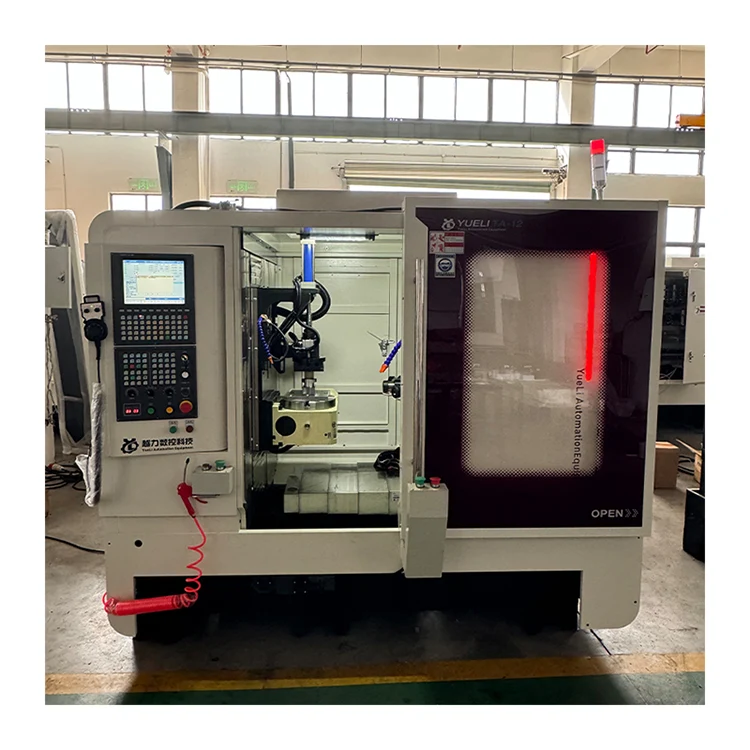

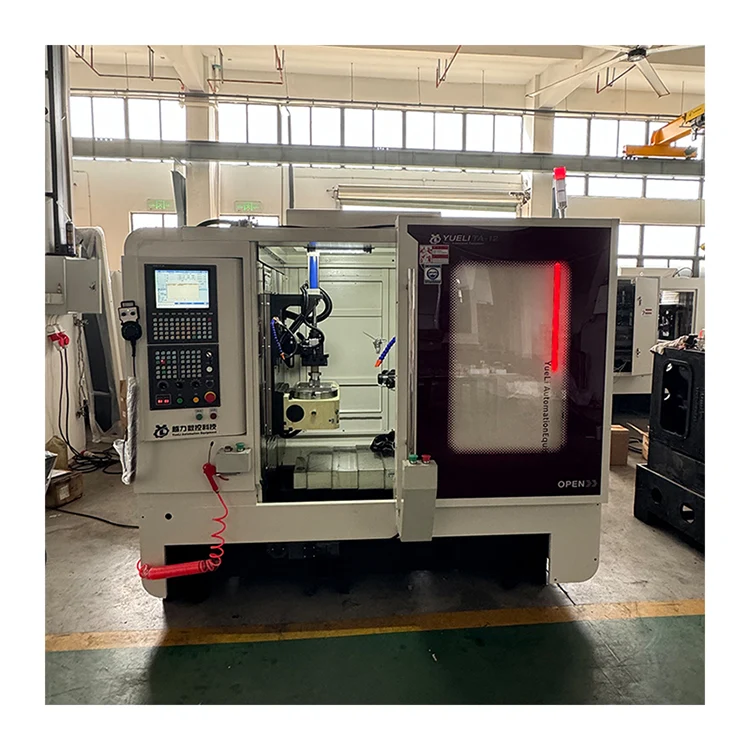

Máquina de torre CNC horizontal de 12 fusos

A máquina de torre CNC horizontal de 12 fusos (modelo interno TA-12) é fabricada pela Quanzhou Yueli Automation Equipment Co., Ltd. A máquina apresenta aparência suave e generosa, operação simples e intuitiva e ajuste conveniente. Com controle CNC, oferece maior automação, boa confiabilidade e redução da intensidade de mão de obra, permitindo que uma pessoa opere e gerencie múltiplas máquinas. Este produto é um equipamento de processamento antipoluição ideal de alta eficiência.

Introdução do produto

A máquina torreta CNC horizontal de 12 fusos é adequada para a produção e processamento de lotes de grande e médio volume. A aparência da máquina é suave e generosa, a operação é simples e intuitiva e o ajuste é conveniente. O controle CNC é adotado, o grau de automação é maior, a confiabilidade é boa, a intensidade de trabalho do operador é reduzida e a operação e gerenciamento de uma pessoa e de várias máquinas podem ser realizadas.

Parâmetros de configuração técnica

Os componentes e especificações a seguir se aplicam à máquina torreta CNC horizontal de 12 fusos.

Principais Parâmetros Técnicos

Os parâmetros técnicos a seguir se aplicam à máquina de torre CNC horizontal de 12 fusos.

Estrutura e Desempenho da Máquina

A máquina torreta CNC horizontal de 12 fusos possui os seguintes recursos estruturais e de desempenho.

· Centro de usinagem simples. O controle do programa usa o sistema de controle Taiwan Hust com função de detecção para evitar danos à torneira ou ferramenta devido à válvula solenóide ou falha do cilindro. Diálogo amigável homem-máquina para fácil operação.

· Adequado para processamento de peças em lotes grandes e médios. Fixação única concluída. Alta eficiência e boa precisão.

· O mecanismo de rosqueamento não precisa substituir a unidade de parafuso de avanço. O tom é padrão. O servo motor principal Beijing CTB com conversão de frequência própria melhora a rugosidade da superfície da rosca e garante a precisão.

· Pesquisa e desenvolvimento independente de componentes de cabeçote motorizado. Moagem de precisão. Boa resistência ao desgaste. Longa vida útil.

· O sistema Hust CNC permite definir a velocidade de alimentação de acordo com a necessidade. Após uso prolongado, o parafuso de avanço se desgasta e o sistema possui função de compensação da ferramenta.

· Cada superfície deslizante motorizada usa um dispositivo de lubrificação automática centralizada para garantir a vida útil da máquina-ferramenta.

· Movimento da mesa deslizante acionado por servo motor. Várias coordenadas podem ser definidas digitalmente. Alta precisão de posicionamento. Baixa vibração. Resposta rápida.

· Durante o processamento, o status da peça é exibido na tela sensível ao toque. Função de alarme para falhas.

· A proteção totalmente fechada garante a segurança pessoal e melhora o ambiente de processamento.

Componentes da Estrutura Principal

A máquina de torre CNC horizontal de 12 fusos consiste nos seguintes componentes estruturais principais.

· Coluna: 1 conjunto

· O 4º eixo: 1 conjunto

· Base: 1 conjunto

· Sistema eletrônico: 1 conjunto

· Torno hidráulico: 1 conjunto

· Sistema de remoção de cavacos: 1 conjunto

Sistema Elétrico

A máquina de torre CNC horizontal de 12 fusos usa os seguintes componentes elétricos.

· Válvula solenóide: Taiwan AirTAC. Boa estabilidade. A pressão do ar não pode ser inferior a 0,5 MPa.

· Contator AC: Schneider. Boa estabilidade.

· Relé: Omron. Boa estabilidade.

Sistema de Lubrificação

Cada cabeçote motorizado da máquina torreta CNC horizontal de 12 fusos é lubrificado com manteiga, que é fácil de usar e operar, garantindo a vida útil da superfície lubrificante.

Acessórios e documentos padrão

A máquina de torre CNC horizontal de 12 fusos vem com os seguintes acessórios e documentos.

· Caixa de ferramentas incluída: Chave dupla 17-19, Chave hexagonal 1,5-10 (1 conjunto).

· Documentos aleatórios: Especificações do sistema, manual de operação, instruções do driver (1 cópia cada).

Perguntas frequentes

Qual é a interface do fuso e a capacidade máxima de perfuração?

A interface do fuso é ER40. O diâmetro máximo de perfuração é 60 mm para furos passantes de cobre e o diâmetro máximo de rosqueamento é M50 × 3 mm para cobre.

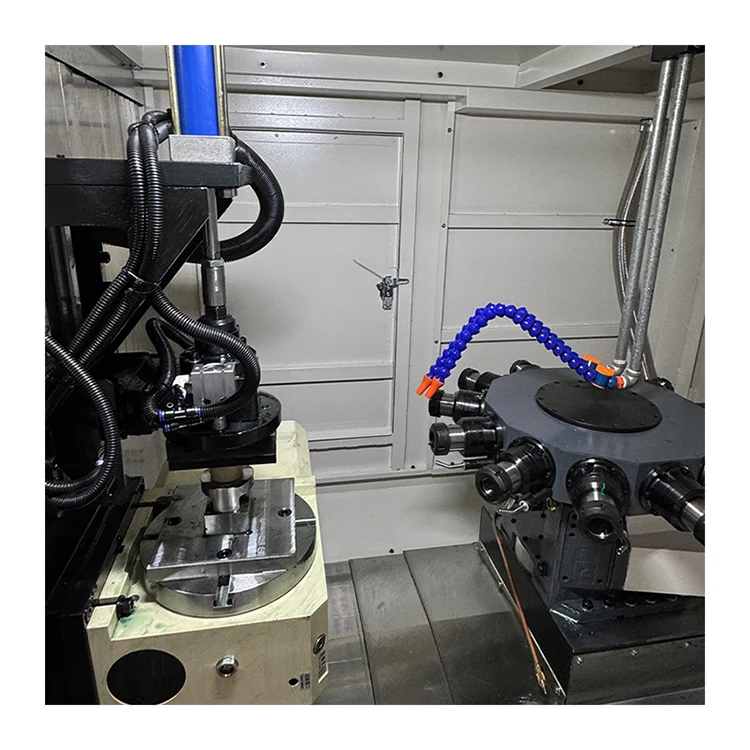

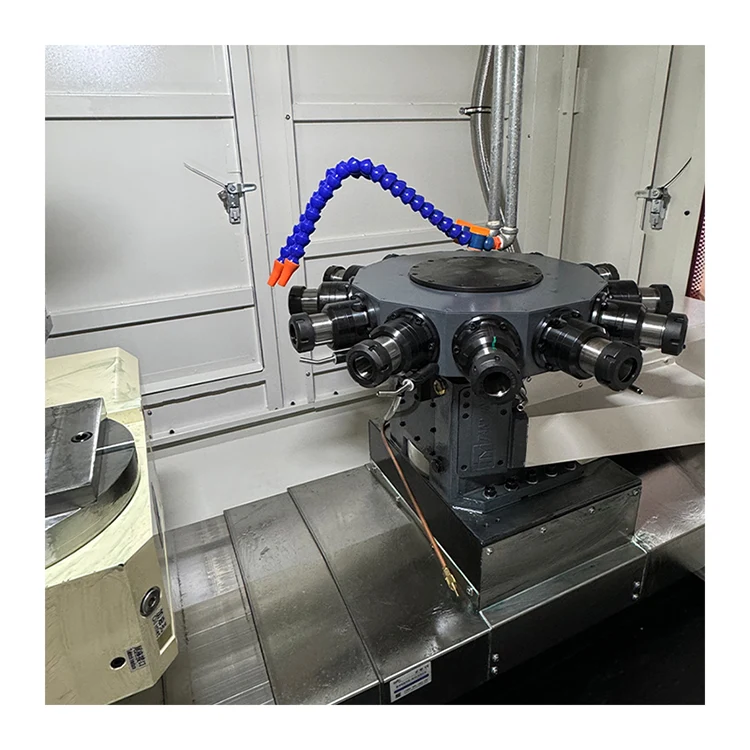

Quantos fusos tem a torre?

A torre rotativa possui 12 fusos. O tempo de troca da ferramenta é de 0,8 segundos a cada 180 graus.

Quais são os deslocamentos dos eixos X, Y e Z?

O deslocamento do eixo X é de 350 mm, o deslocamento do eixo Y é de 400 mm e o deslocamento do eixo Z é de 300 mm. A velocidade máxima de movimento para todos os eixos é de 30 m/min.

Qual é o sistema CNC e a potência do motor do fuso?

A máquina usa o sistema Taiwan Hust CNC com uma potência de motor servo-fuso de 5,5KW a 7,5KW (opcional).

Qual é o peso e as dimensões da máquina?

As dimensões da máquina são 2200×1765×1922mm com tampa de chapa metálica e o peso líquido é 3500KG.
