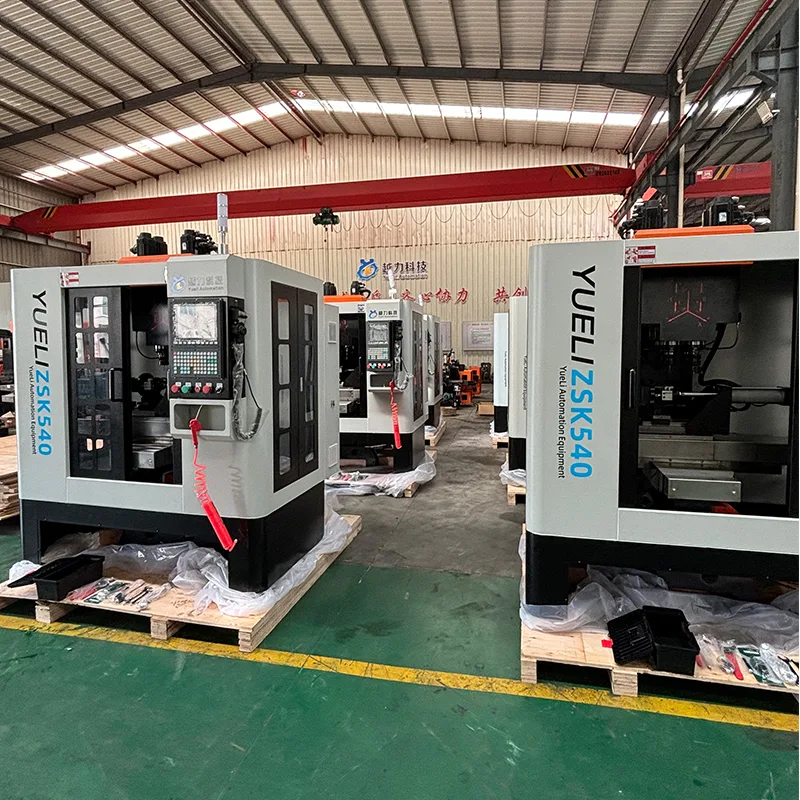

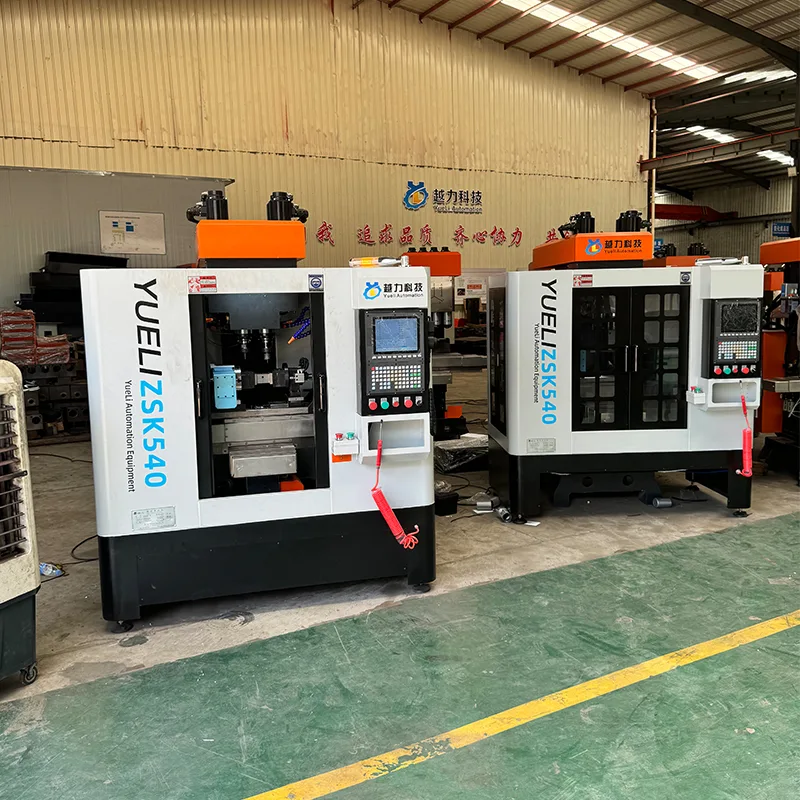

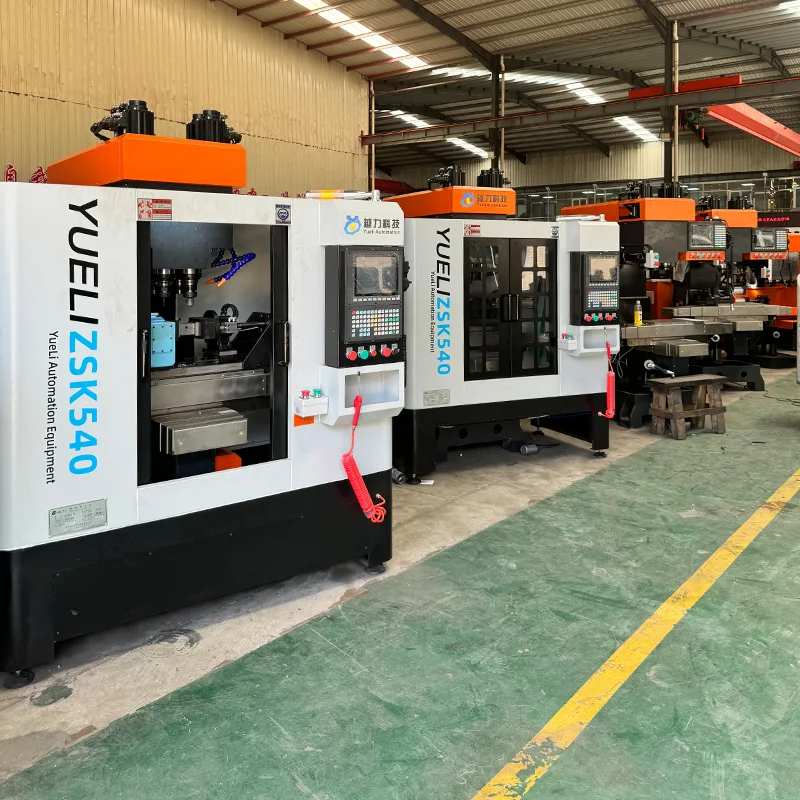

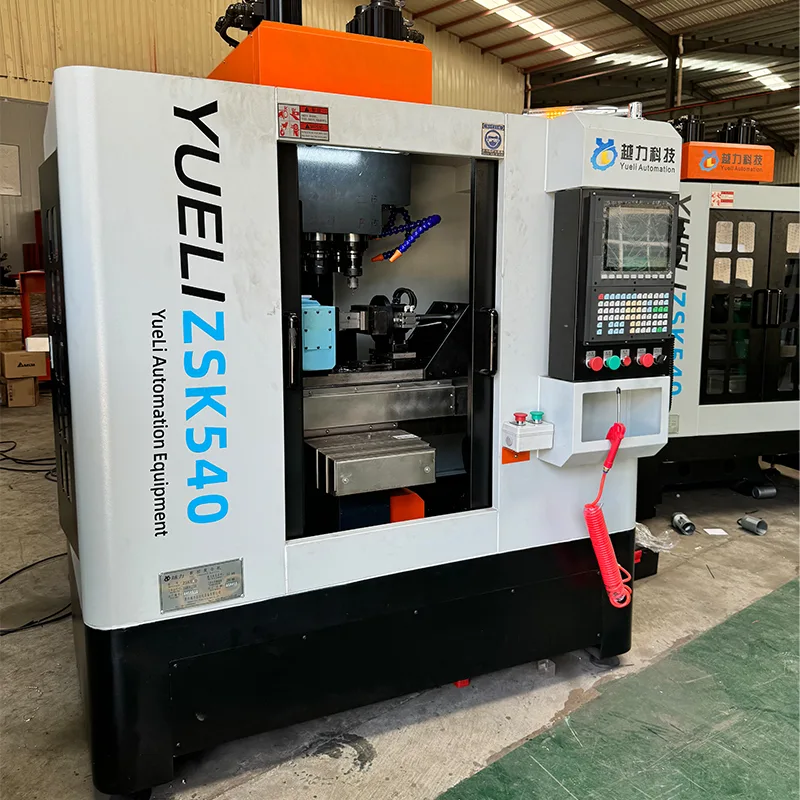

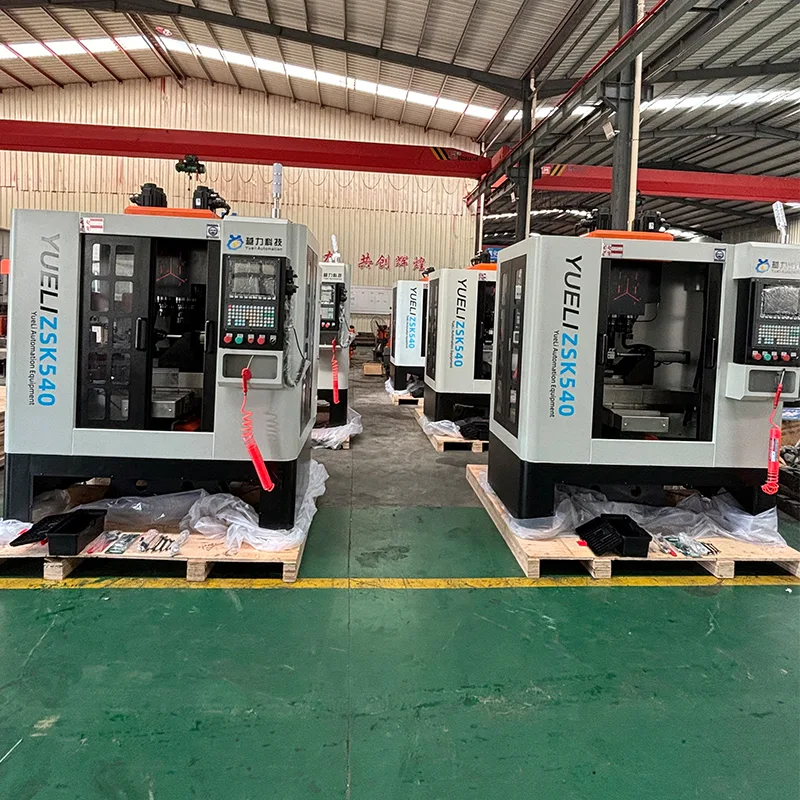

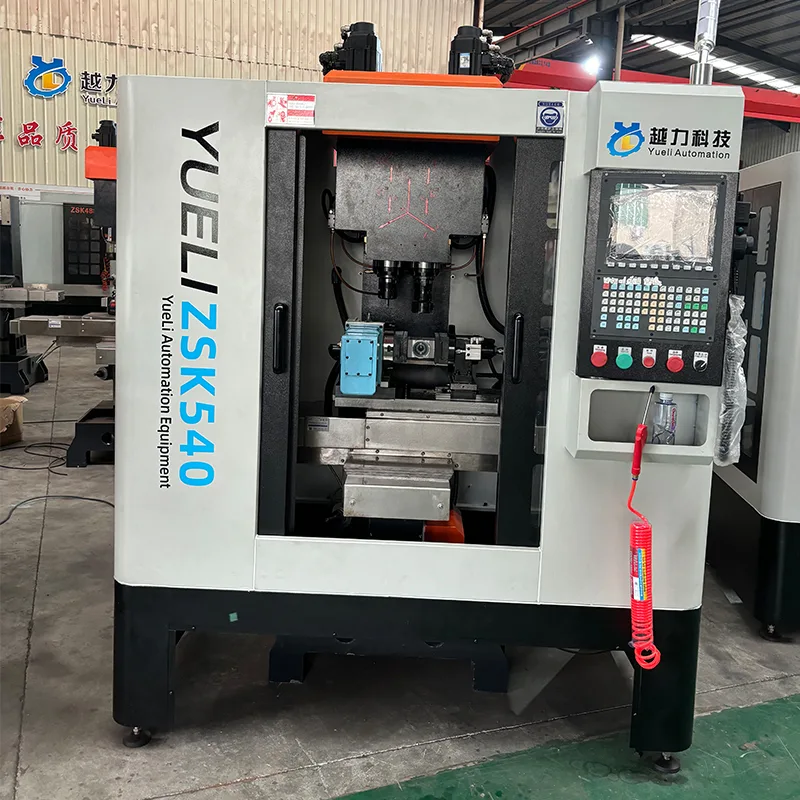

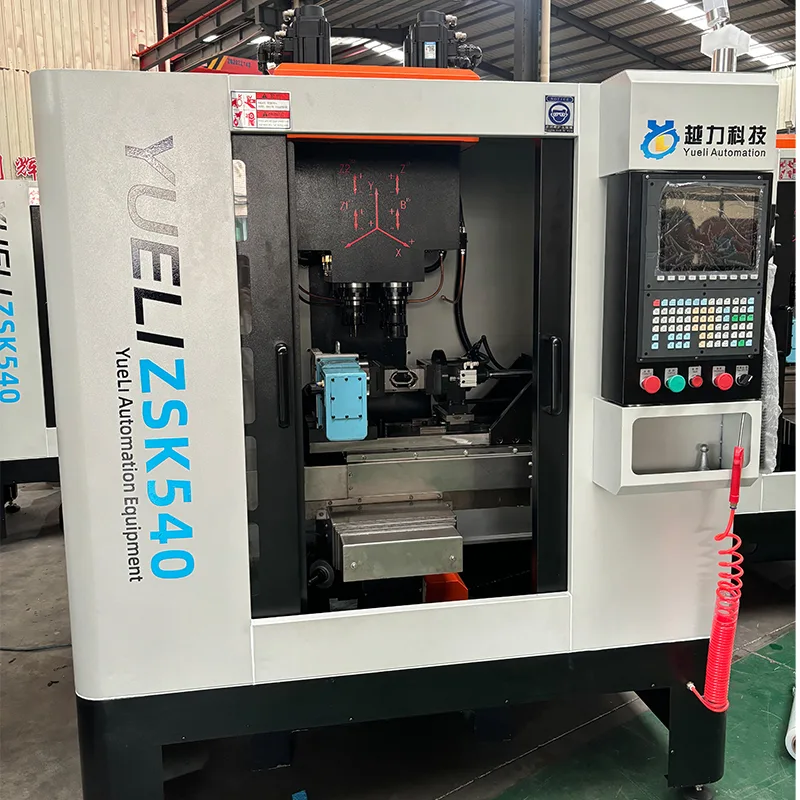

Centro de rosqueamento de perfuração vertical de 4 eixos

Centro de rosqueamento de perfuração vertical de 4 eixos Yueli ZSK540-A. Sistema CNC de ônibus Taiwan Syntec com tela sensível ao toque. Interface homem-máquina. Diálogo amigável. Programação intuitiva. Operação simples. Rápido para aprender. Função CNC de 4 eixos: todos os quatro eixos podem perfurar, rosquear e fresar. Alimentação de parafuso de esfera Hiwin. Motor servo-fuso de 5,5KW. Batimento rígido. Conversor de frequência integrado. Regulação de velocidade contínua. Garante precisão de usinagem. Equipado com quarto eixo. Conclui perfuração, rosqueamento, fresamento e abertura de canais em diferentes planos. Componentes pneumáticos importados coreanos. Mesa de trabalho e suporte intermediário com guias lineares de rolos Hiwin e parafusos de esferas. Suporta cortes pesados. Posicionamento digital. Alta precisão de posicionamento de repetição. Configuração rápida da ferramenta. Operação conveniente. Um operador pode operar várias máquinas. Reduz os custos trabalhistas e reduz a intensidade do trabalho. Recinto completo. Mantém a oficina limpa.

Principais vantagens

O centro de rosqueamento de perfuração vertical de 4 eixos ZSK540-A incorpora os seguintes recursos principais para garantir desempenho estável e operação eficiente.

· Sistema CNC de ônibus Taiwan Syntec com tela sensível ao toque. Interface homem-máquina amigável. Programação intuitiva. Operação simples. Rápido para aprender.

· Função CNC de 4 eixos: todos os quatro eixos podem perfurar, rosquear e fresar. Alimentação de parafuso de esfera Hiwin. Motor servo-fuso de 5,5KW. Batimento rígido. Conversor de frequência integrado. Regulação de velocidade contínua. Garante precisão de usinagem.

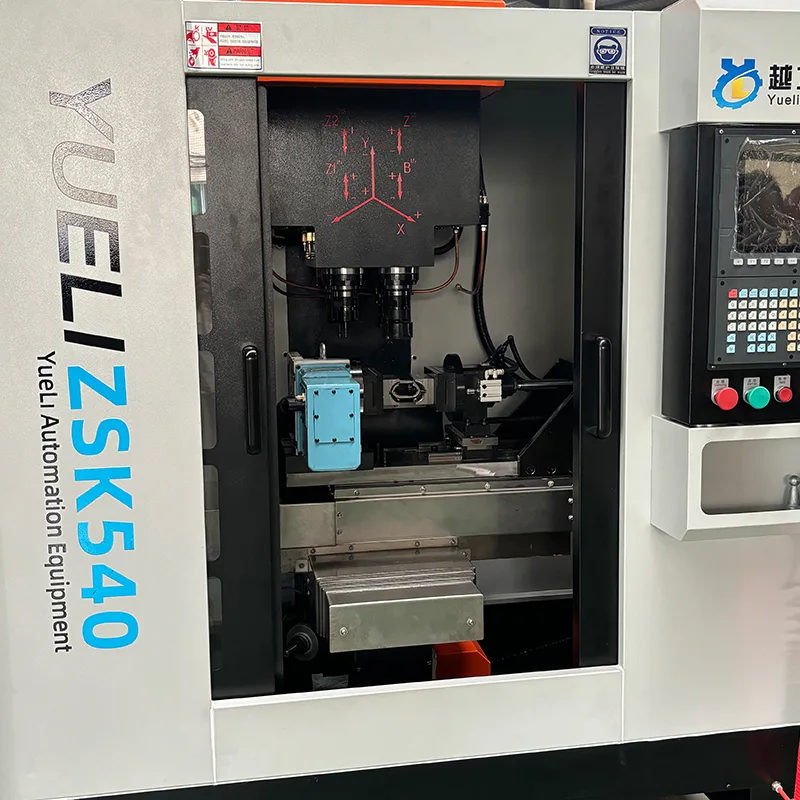

· Equipado com quarto eixo. Conclui perfuração, rosqueamento, fresamento e abertura de canais em diferentes planos.

· Componentes pneumáticos importados da Coreia.

· Mesa de trabalho e suporte intermediário com guias lineares de rolos Hiwin e parafusos de esferas. Suporta cortes pesados.

· Posicionamento digital. Alta precisão de posicionamento de repetição. Configuração rápida da ferramenta.

· Operação conveniente. Um operador pode operar várias máquinas. Reduz os custos trabalhistas e a intensidade do trabalho.

· Recinto completo. Mantém a oficina limpa.

Especificações Técnicas

Os seguintes parâmetros técnicos se aplicam ao centro de rosqueamento de perfuração vertical de 4 eixos ZSK540-A.

Lista de configurações principais

Os seguintes componentes são padrão no centro de rosqueamento de perfuração vertical de 4 eixos ZSK540-A.

Especificações do quarto eixo

A máquina está equipada com um quarto eixo. Os parâmetros a seguir se aplicam à unidade do quarto eixo.

Processo de Fabricação e Controle de Qualidade

Yueli segue um processo de fabricação estruturado para garantir a qualidade da máquina.

· Ferro fundido processado através de tratamento de alta temperatura e envelhecimento durante 6 meses.

· Processo de montagem de precisão: montagem de guia linear, montagem de fuso de esferas, montagem de rolamento.

· Processo de raspagem profissional: raspagem da base do motor, raspagem da extremidade do fuso, raspagem da superfície de montagem da coluna.

· Produção científica com sistema de controle de qualidade totalmente rastreável.

Padrões de inspeção de qualidade

Yueli realiza inspeções de qualidade abrangentes em todas as máquinas.

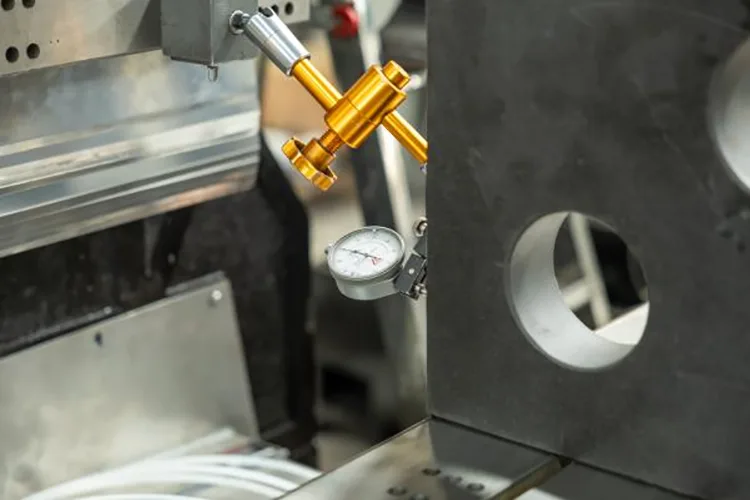

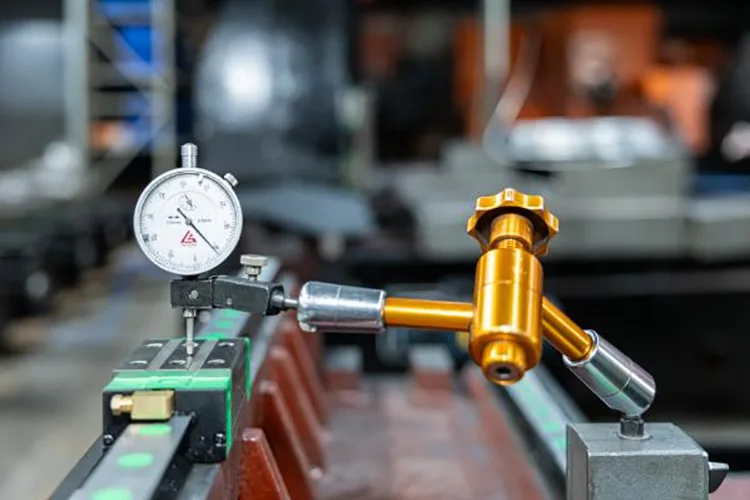

· Detecção de erros de inclinação: detecta simultaneamente a retilineidade nas direções X e Y.

· Valida a precisão de usinagem e montagem de todos os componentes.

· Mede a precisão do posicionamento real e a precisão do posicionamento repetido.

· Verticalidade do fuso em relação à mesa de trabalho: dentro de 0,01 mm.

· Guia do eixo Z à perpendicularidade da mesa: dentro de 0,01 mm.

· Perpendicularidade da guia do eixo XY: dentro de 0,005 mm.

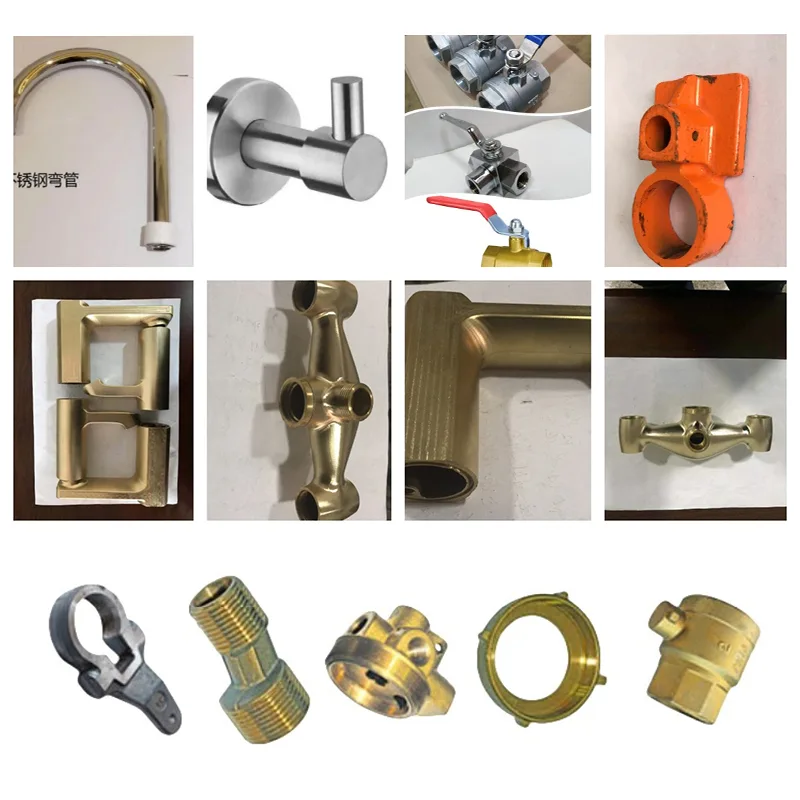

Campos de aplicação

O centro de rosqueamento de perfuração vertical de 4 eixos ZSK540-A é adequado para várias operações de corte de metal.

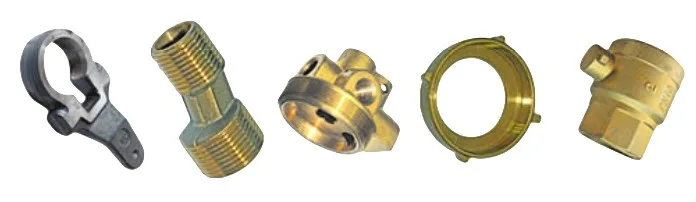

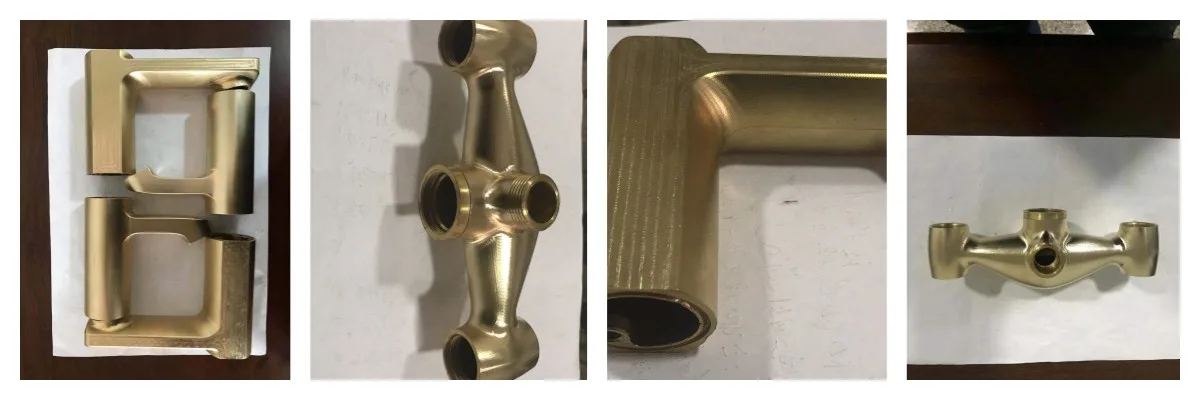

· Materiais: cobre, alumínio, liga de zinco, aço.

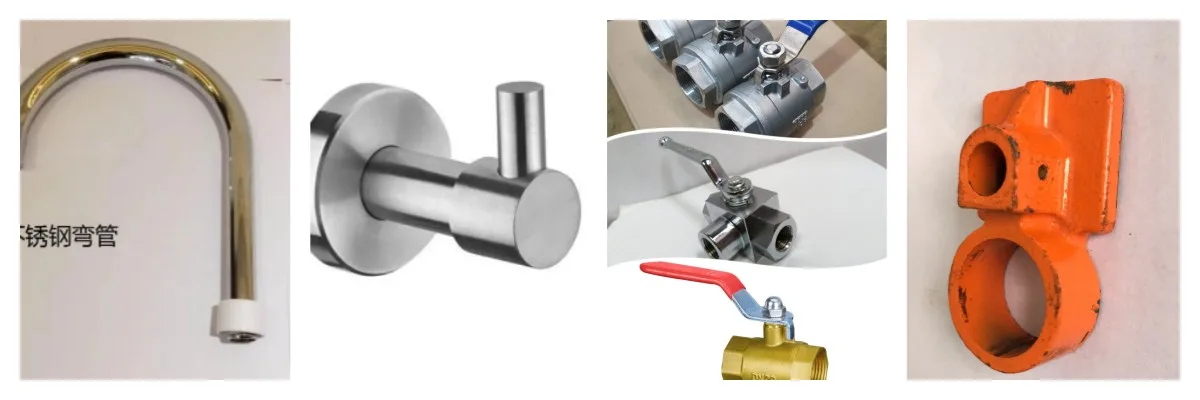

· Louças sanitárias, válvulas de proteção contra incêndio, hardware de controle de portas.

· Ferragens para eletrodomésticos, hidrômetros, peças automotivas.

· Componentes aeroespaciais.

Sobre Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. foi fundada em 2013. A empresa está localizada em Nan'an, Fujian, China. É uma empresa de produção privada liderada por máquinas compostas de perfuração e rosqueamento, centros de perfuração e rosqueamento e centros de processo de perfuração e rosqueamento.

· Fundada em 2013, localizada em Nan'an, Fujian.

· Produtos principais: máquinas compostas de perfuração e rosqueamento, centros de perfuração e rosqueamento, centros de processo de perfuração e rosqueamento.

· Atende: louças sanitárias, válvulas de proteção contra incêndio, ferragens para controle de portas, peças automotivas, aeroespacial, fabricação de máquinas.

· Desenvolvido desde a fabricação de montagem até P&D, produção, vendas e integração de serviços.

· Possui máquinas CNC para retificação de trilhos de pórtico, mandriladoras, máquinas de fresagem, escavação, polimento de compostos e outros equipamentos de teste.

· A rede de vendas cobre mais de 20 províncias na China e exporta para mais de 30 países.

Perguntas frequentes

Qual é a conicidade do fuso e o diâmetro máximo de perfuração?

Cone do fuso BT40. O diâmetro máximo de perfuração é de 50 mm. O diâmetro máximo de rosqueamento é de 50 mm.

Qual é a velocidade do fuso e a potência do motor?

A faixa de velocidade do fuso é de 0-3000 r/min. A potência do motor do eixo é de 5,5KW.

Qual é a indexação do quarto eixo e a precisão da repetição?

A precisão da indexação é de 20 segundos. A precisão de repetição é de 4 segundos.

Qual a marca do sistema CNC, guias e fusos de esferas?

Sistema CNC Syntec de Taiwan. Guias lineares e parafusos de esferas Hiwin. Componentes pneumáticos importados coreanos.

Para quais materiais e indústrias esta máquina é adequada?

Cobre, alumínio, liga de zinco, aço. Louças sanitárias, válvulas de proteção contra incêndio, ferragens de controle de portas, ferragens para eletrodomésticos, medidores de água, peças automotivas, aeroespacial.
