Centro de rosqueamento de perfuração de guia linear tipo aberto

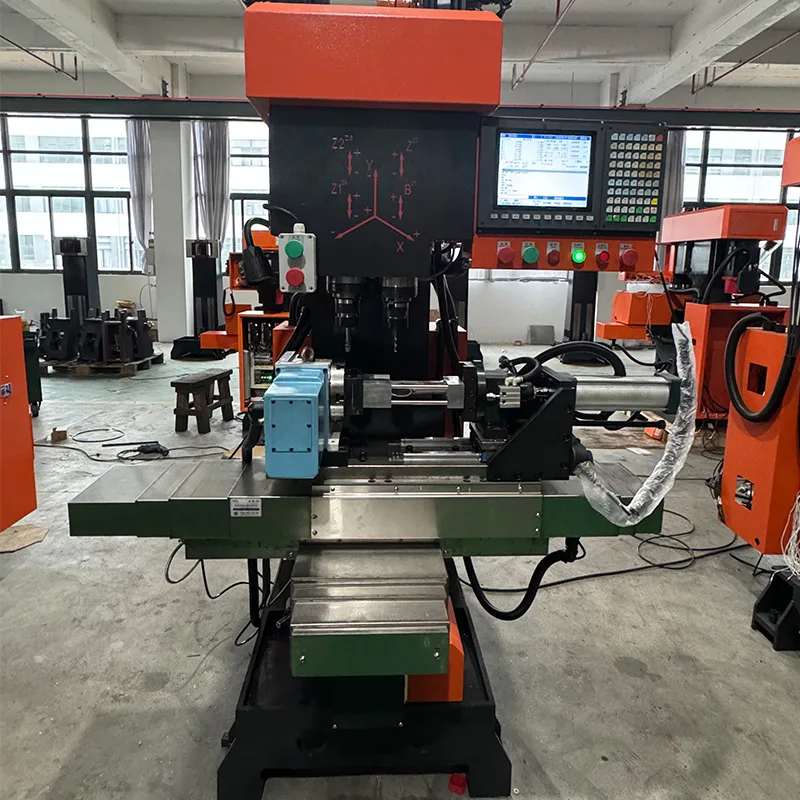

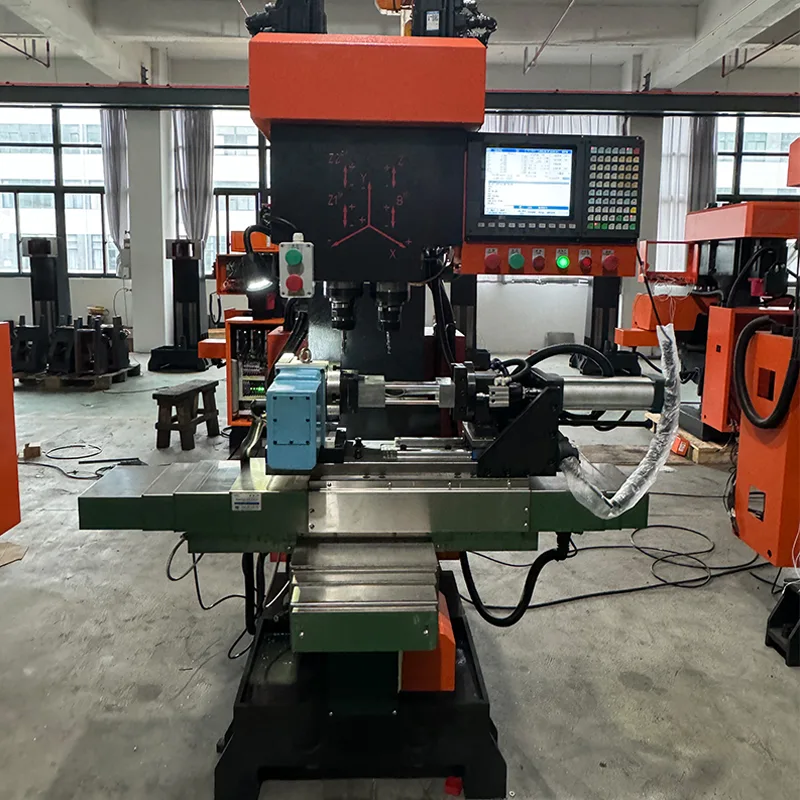

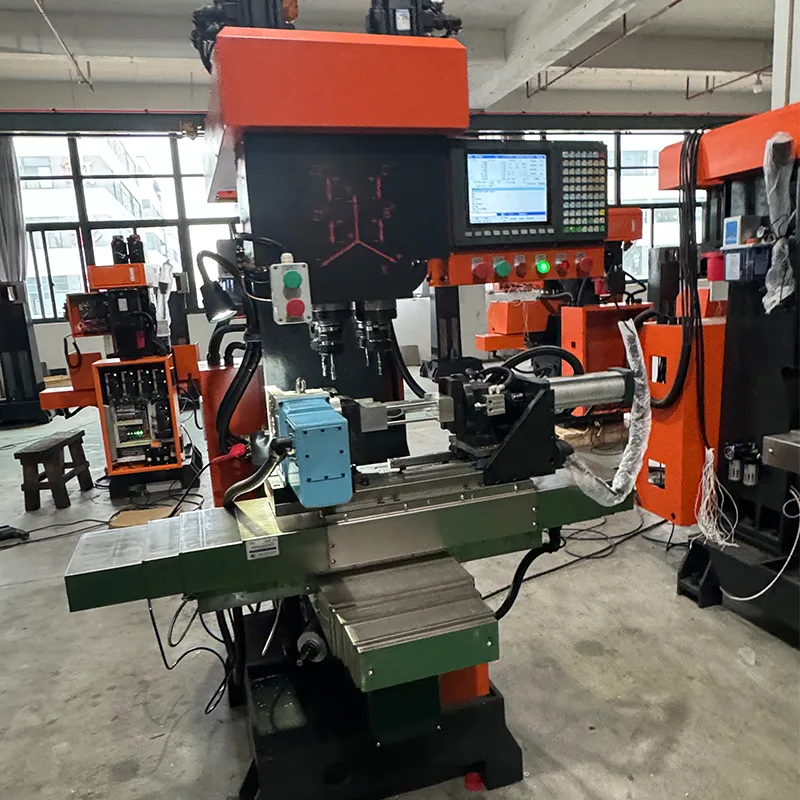

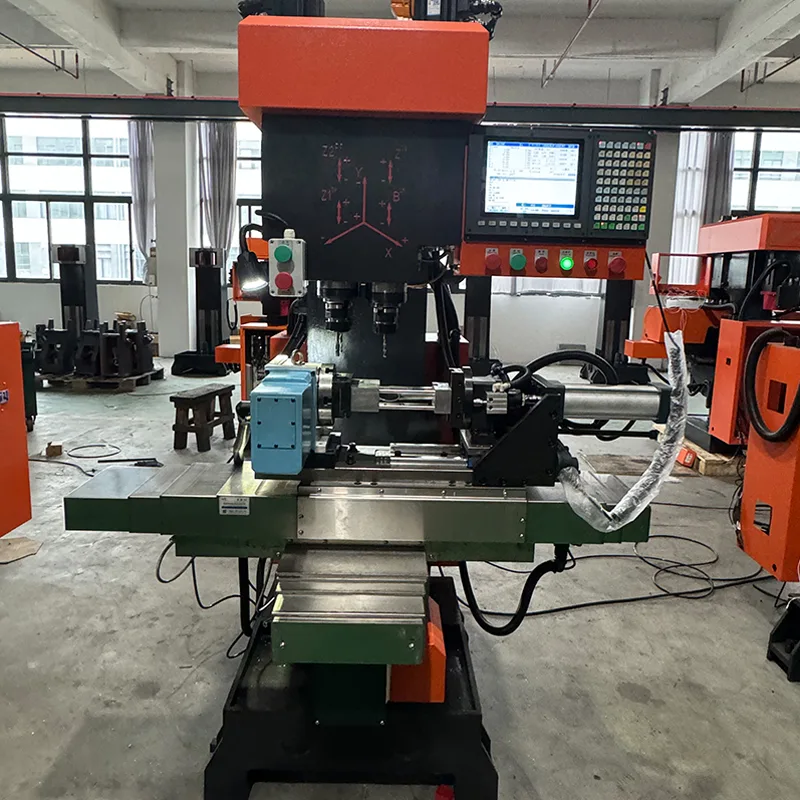

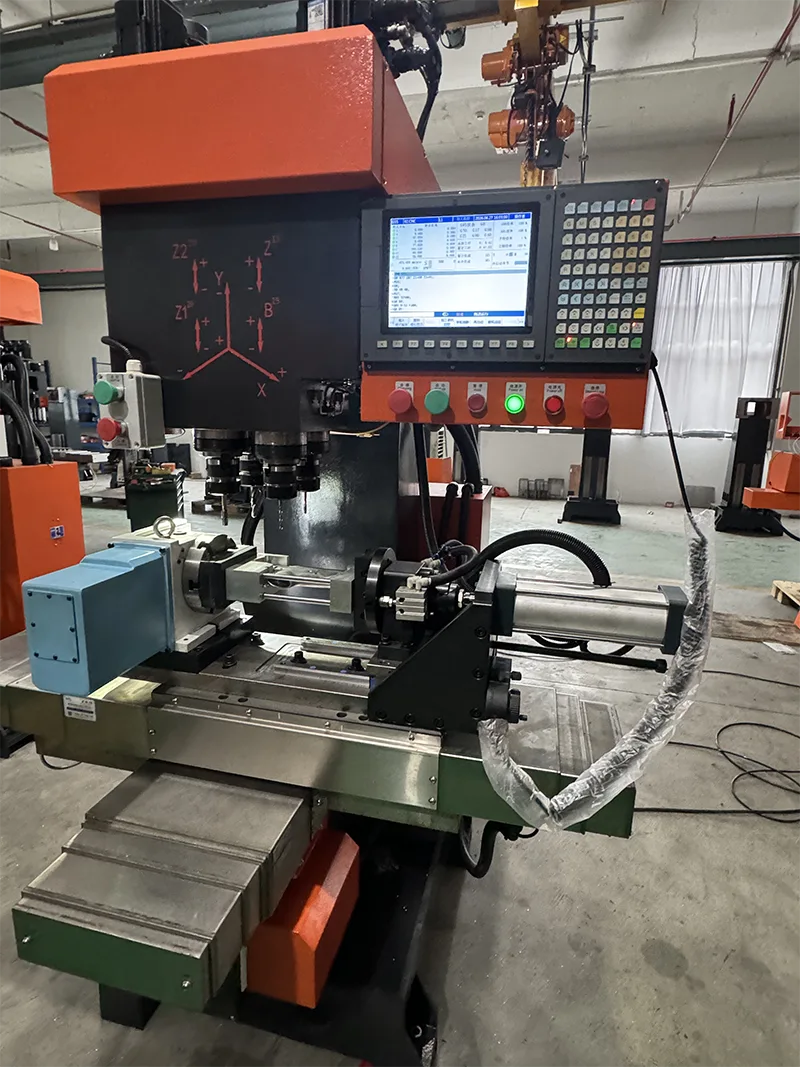

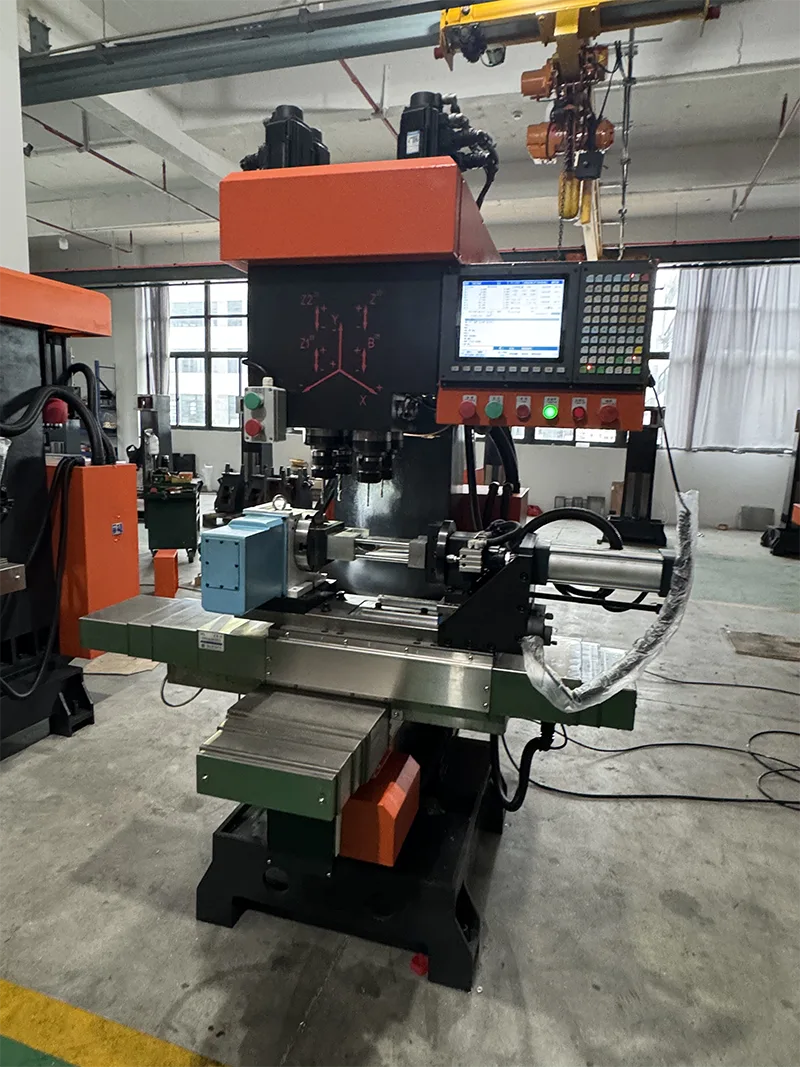

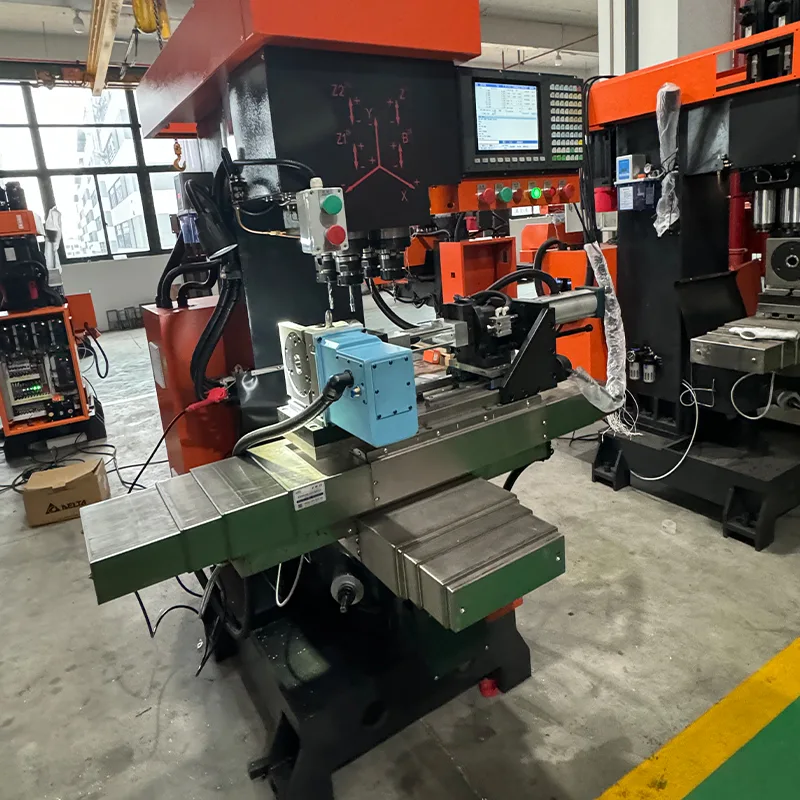

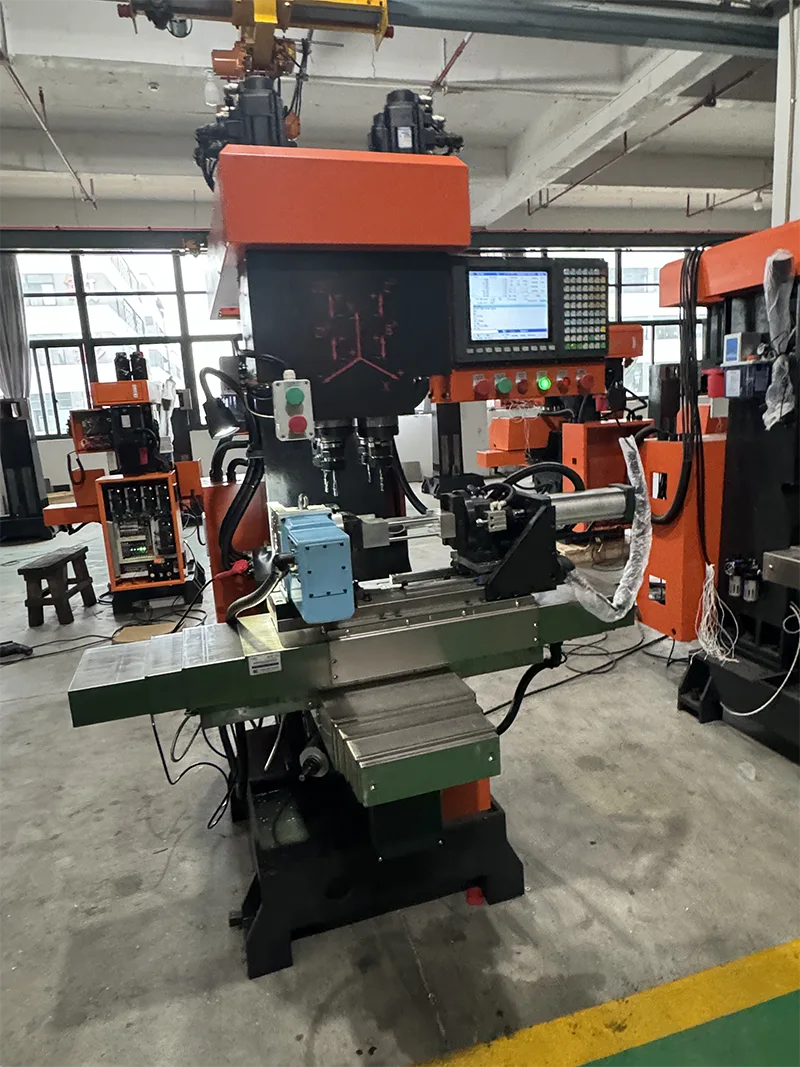

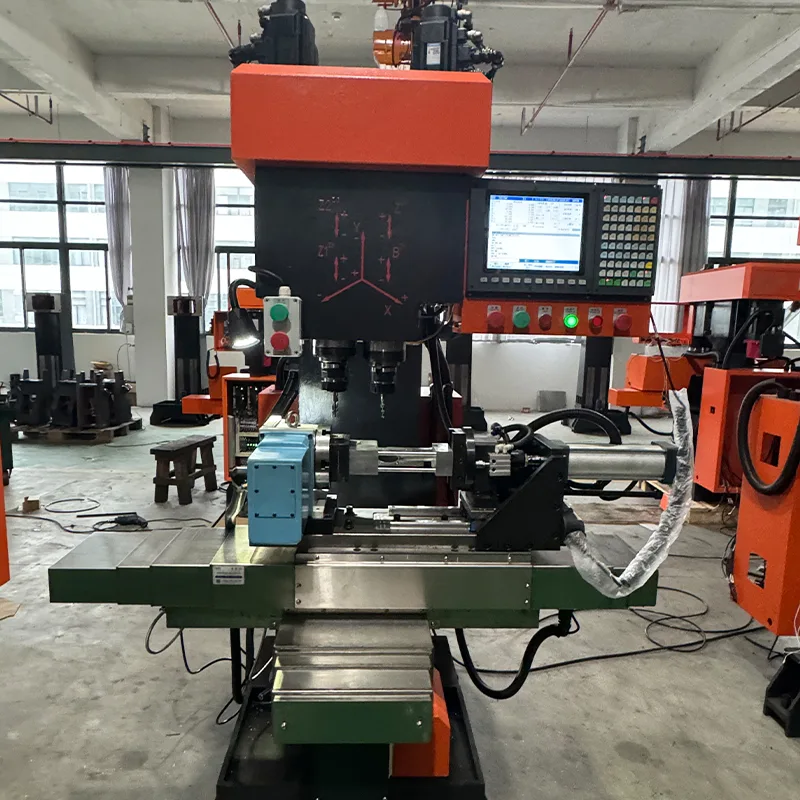

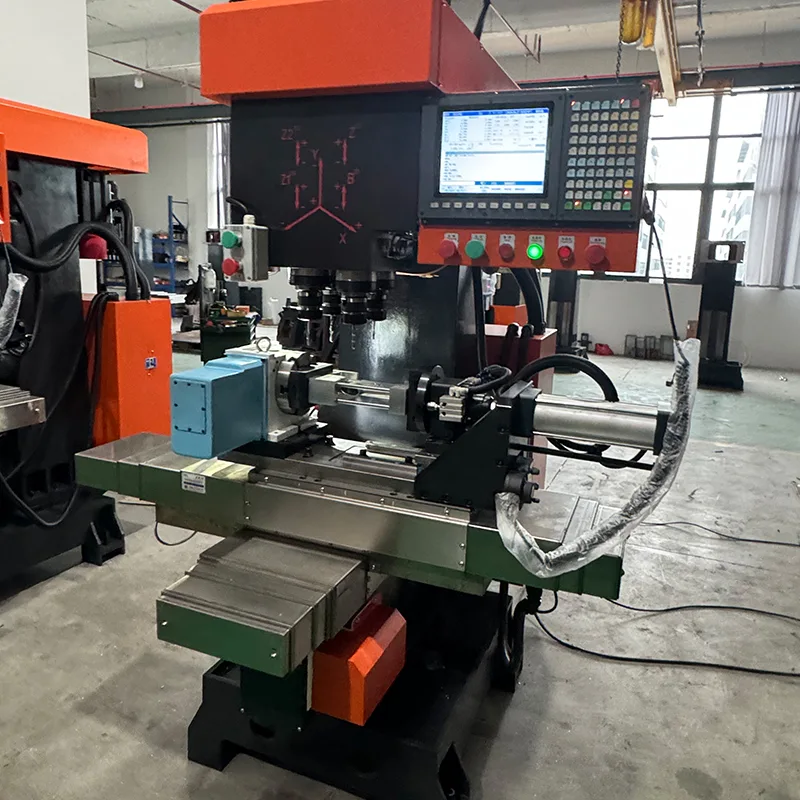

ZSK540 Centro de rosqueamento de perfuração de guia linear tipo aberto é um centro de rosqueamento de perfuração de guia linear vertical de 4 eixos em configuração de tipo aberto. Este modelo vem sem gabinete de chapa metálica, oferecendo um design de estrutura aberta adequado para aplicações onde o gabinete completo não é necessário. A máquina está equipada com sistema CNC Taiwan Syntec bus com tela sensível ao toque, apresentando interface homem-máquina amigável para programação intuitiva e operação simples. Com a função CNC de 4 eixos, todos os quatro eixos podem realizar operações de perfuração, rosqueamento e fresamento. O motor servo-fuso de 5,5KW com conversor de frequência integrado permite rosqueamento rígido e regulação de velocidade contínua, garantindo precisão de usinagem.

Configuração da máquina e recursos estruturais

O centro de rosqueamento de perfuração com guia linear ZSK540 tipo aberto é construído com as seguintes configurações padrão e recursos estruturais.

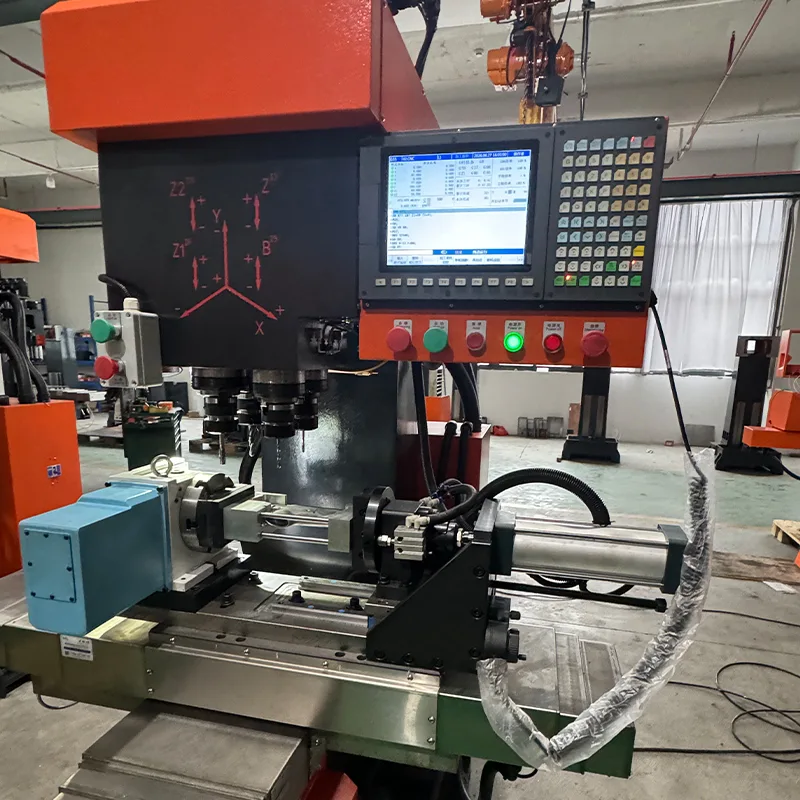

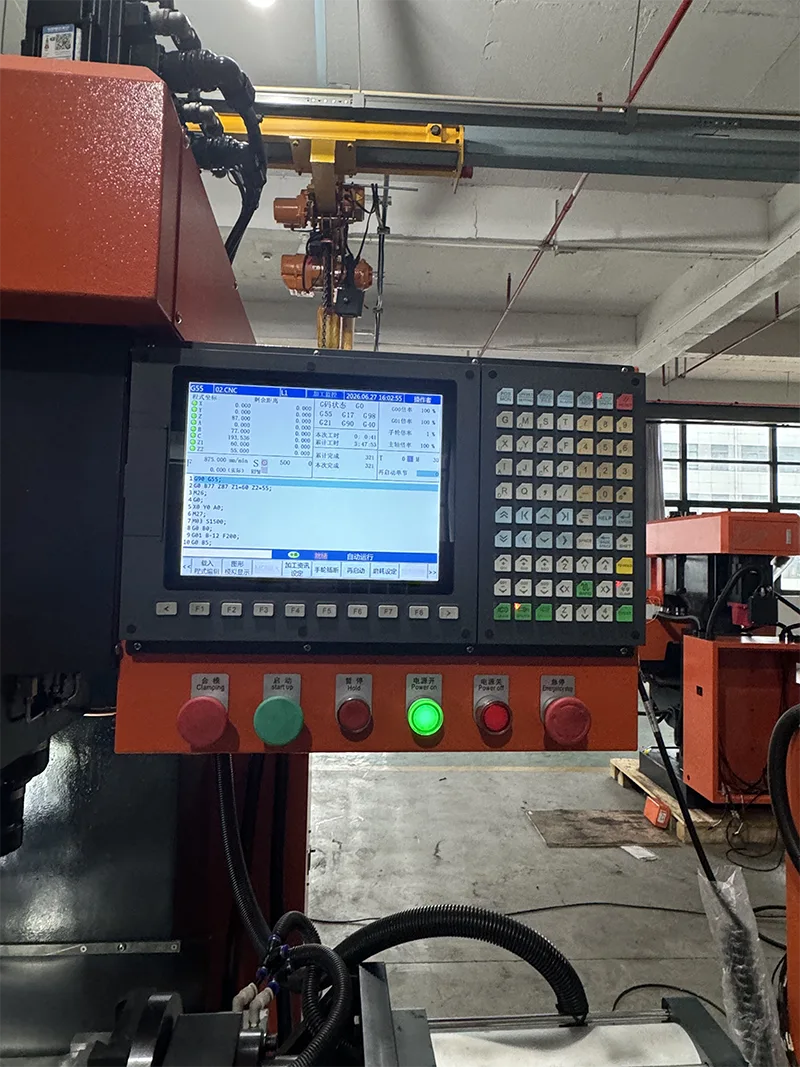

· Sistema CNC: Sistema CNC de ônibus Taiwan Syntec com tela sensível ao toque. Interface homem-máquina amigável. Programação intuitiva. Operação simples. Rápido para aprender.

· Servo Sistema: Servo motores Syntec, 5 unidades no total (4 com freio). Servo motor de eixo Huahong de 5,5KW.

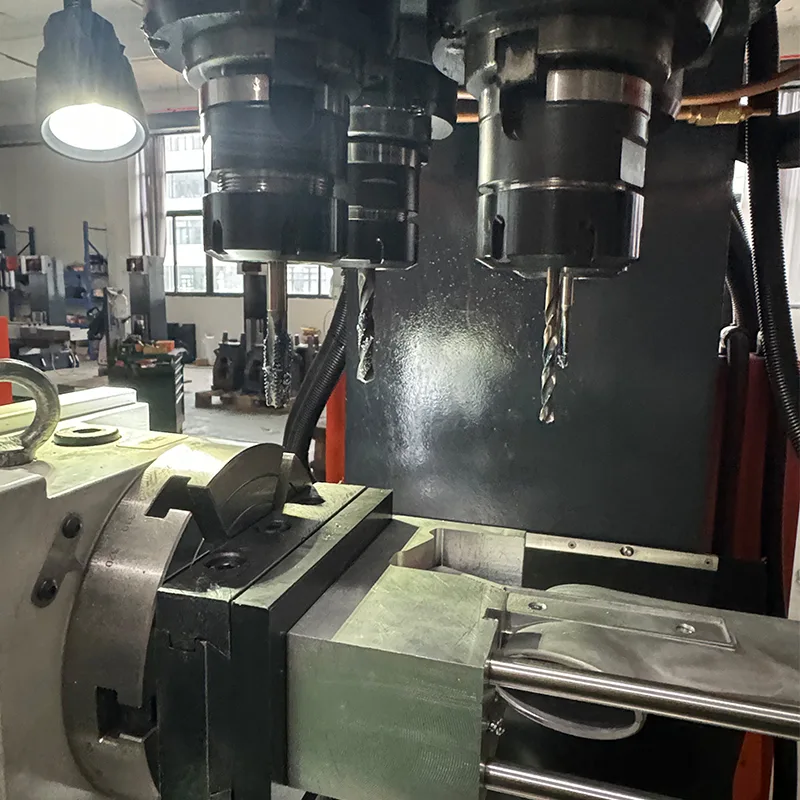

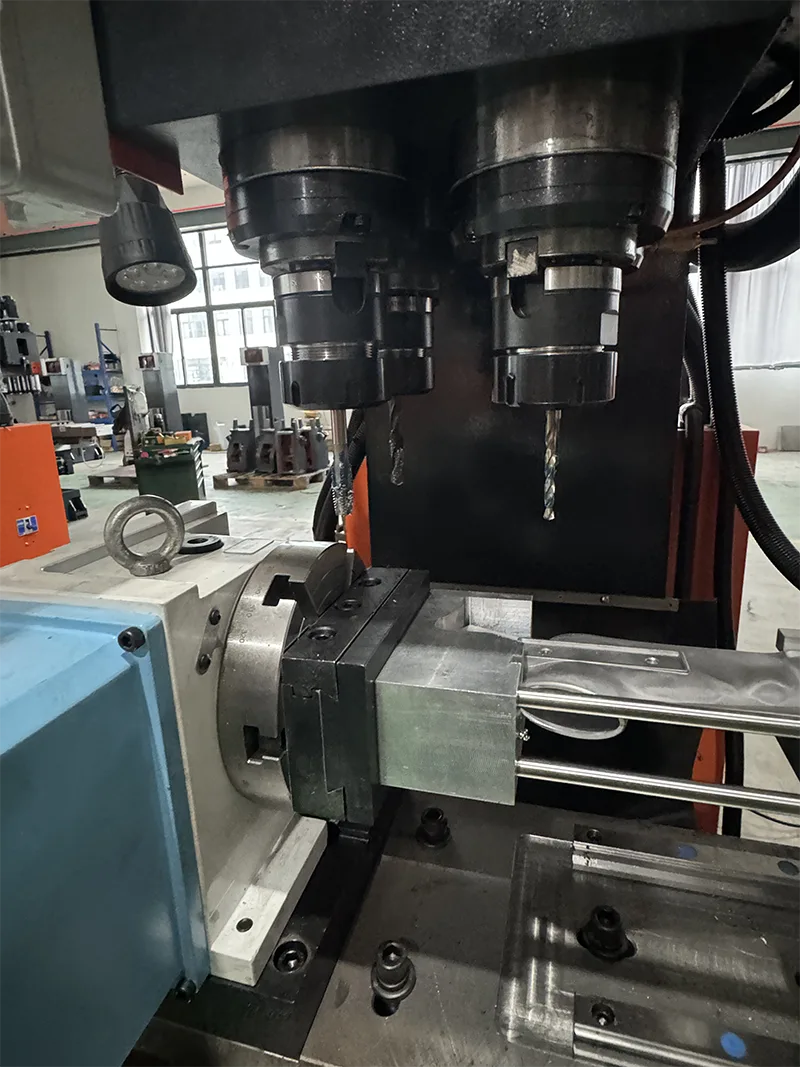

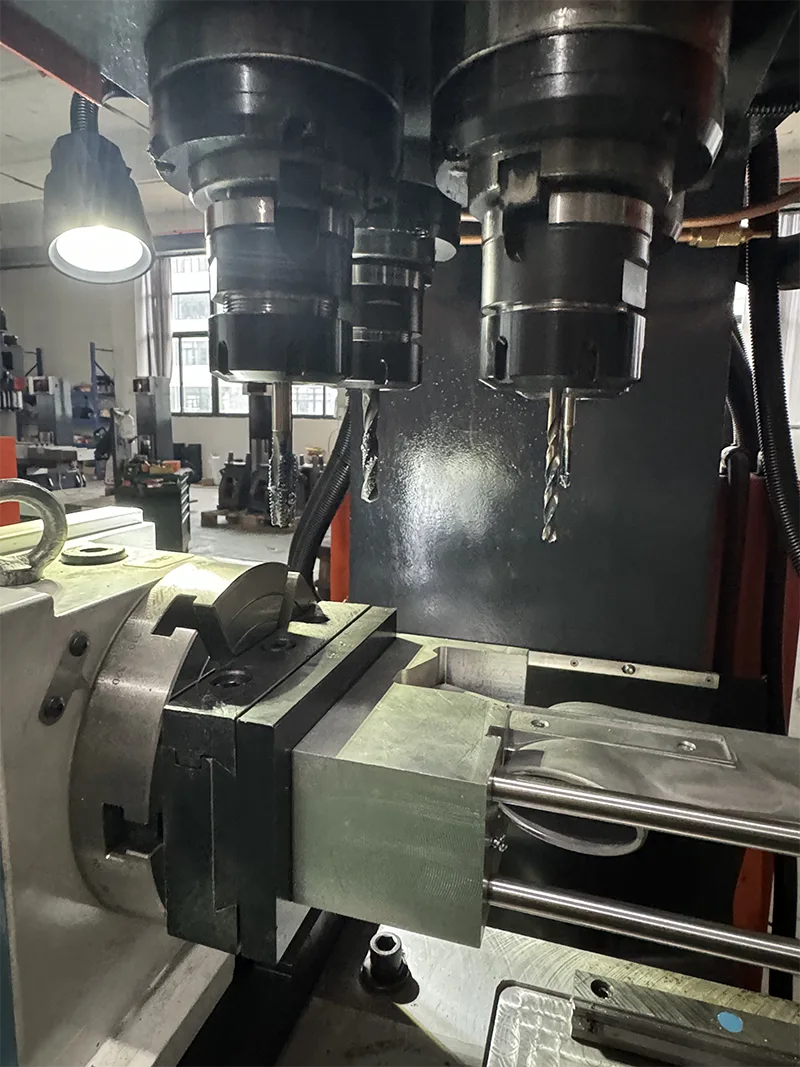

· Fuso: Cone do fuso BT40. Diâmetro da manga do eixo 105mm. Velocidade do fuso 0-3000 r/min.

· Guias e Fusos de Esferas: Guias lineares Hiwin (6 unidades) e Fusos de esferas Dinghan (3 unidades). Passo do eixo Z 10 mm, passo do eixo X/Y 16 mm. Suporta cortes pesados.

· Componentes Pneumáticos: Componentes pneumáticos importados da Coreia.

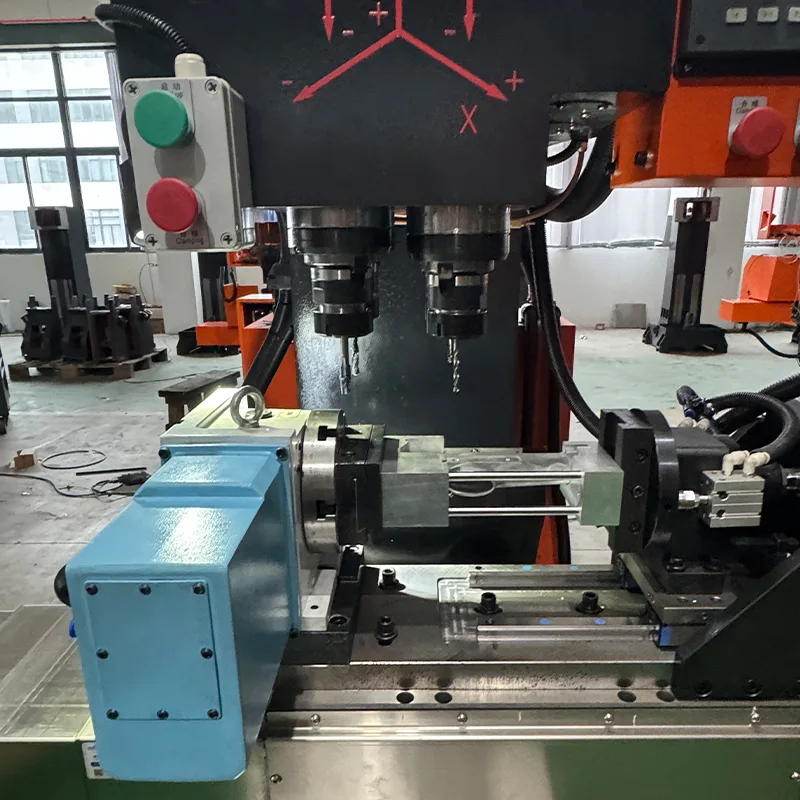

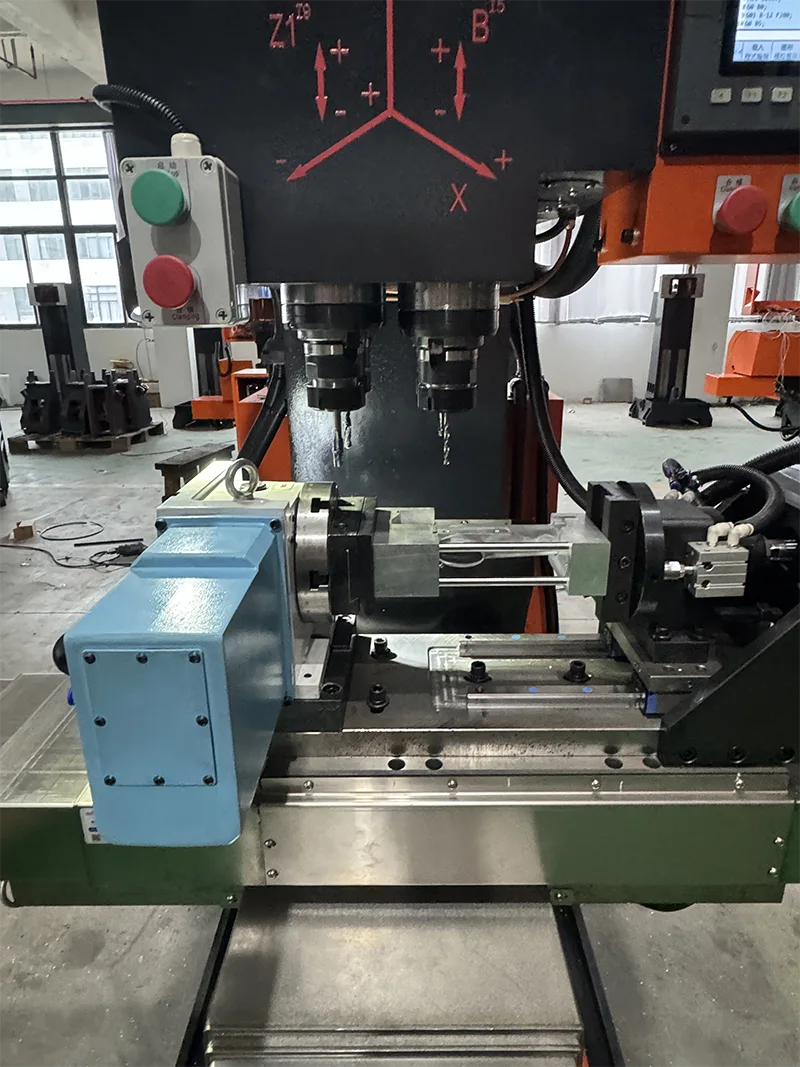

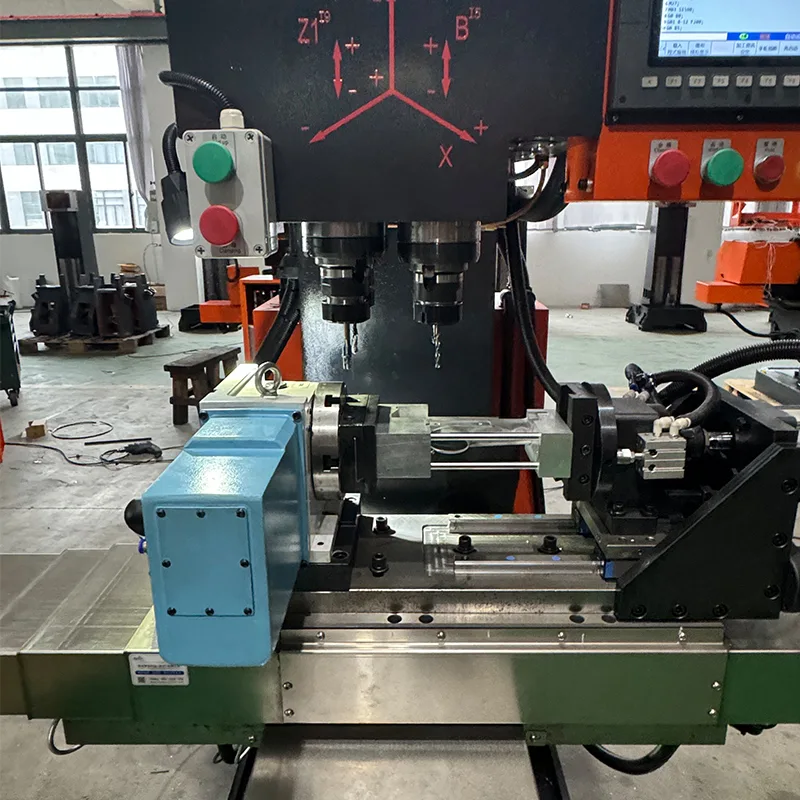

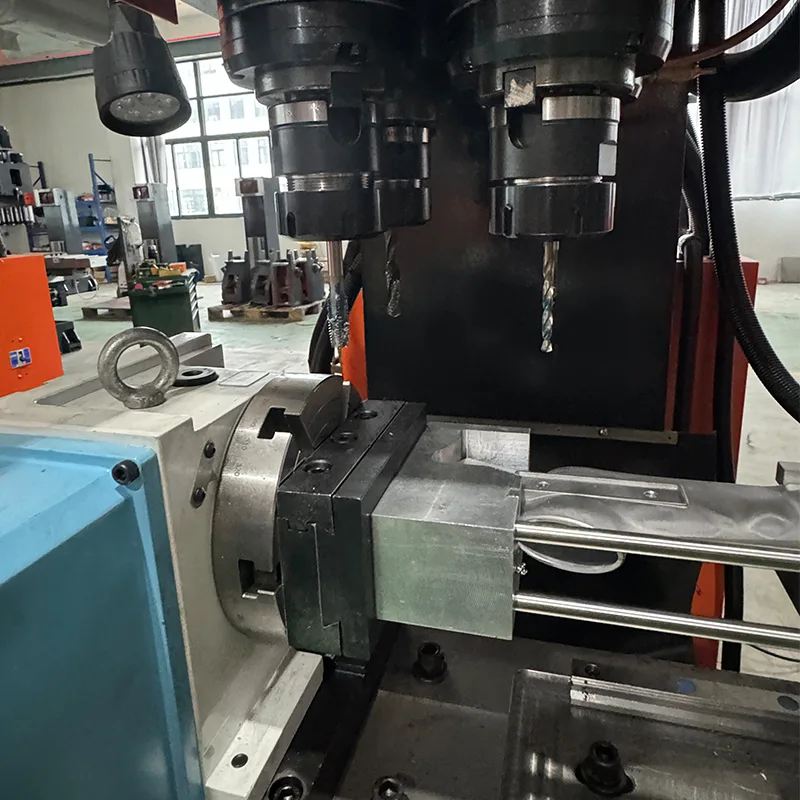

· Quarto Eixo: Equipado com quarto eixo para furação, rosqueamento, fresamento e abertura de canais em diferentes planos.

· Componentes Elétricos: Componentes elétricos padrão chinês. Tanque de refrigerante incluído.

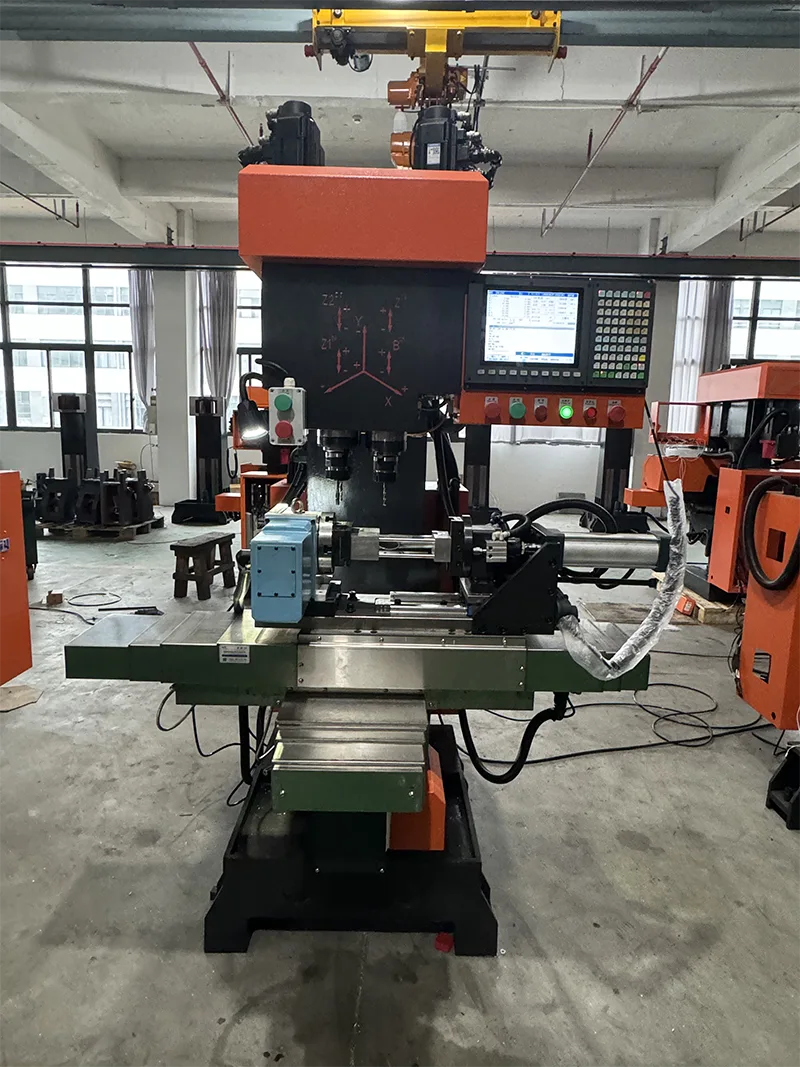

· Design de tipo aberto: Sem gabinete de chapa metálica. Estrutura de quadro aberto para fácil acesso e carregamento da peça.

Especificações Técnicas

Os seguintes parâmetros técnicos se aplicam ao centro de rosqueamento de perfuração de guia linear ZSK540 tipo aberto.

Especificações do quarto eixo

O centro de rosqueamento de perfuração com guia linear ZSK540 tipo aberto está equipado com uma unidade de quarto eixo. Os parâmetros a seguir se aplicam.

Capacidade de usinagem e vantagens operacionais

O centro de rosqueamento de perfuração com guia linear ZSK540 tipo aberto foi projetado para produção eficiente com os seguintes recursos e vantagens.

· Usinagem multieixos: a função CNC de 4 eixos permite furar, rosquear, fresar e abrir canais em diferentes planos com o quarto eixo.

· Capacidade de corte pesada: A mesa de trabalho e o suporte intermediário com guias lineares de rolos Hiwin e parafusos de esferas de rolos suportam operações de corte pesadas.

· Alta precisão: Posicionamento digital com alta precisão de posicionamento repetido. Velocidade rápida de configuração da ferramenta.

· Produtividade: A operação conveniente permite que um operador opere várias máquinas, reduzindo os custos e a intensidade do trabalho.

· Design de tipo aberto: Nenhum invólucro de chapa metálica proporciona fácil acesso para carregamento e manutenção de peças de trabalho.

Processo de fabricação e garantia de qualidade

Yueli segue rigorosos processos de fabricação e controle de qualidade para garantir a confiabilidade e precisão da máquina.

· Tratamento do material: Ferro fundido processado através de tratamento de alta temperatura e envelhecimento durante 6 meses.

· Montagem precisa: Processo de montagem rigoroso para guias lineares, fusos de esferas e rolamentos.

· Raspagem profissional: Raspagem da base do motor, raspagem da extremidade do fuso e raspagem da superfície de montagem da coluna.

· Inspeção de qualidade: Detecção de erros de passo com medição simultânea de retilinidade nas direções X e Y. Verticalidade do fuso em relação à mesa de trabalho dentro de 0,01 mm. Guia do eixo Z para perpendicularidade da mesa dentro de 0,01 mm. Perpendicularidade da guia do eixo XY dentro de 0,005 mm.

· Rastreabilidade: Produção científica com sistema de controle de qualidade totalmente rastreável.

Campos de aplicação

O centro de rosqueamento de perfuração com guia linear ZSK540 tipo aberto é adequado para operações de corte de metal em vários setores atendidos pela Yueli.

· Materiais: Cobre, alumínio, liga de zinco, aço.

· Louças sanitárias – componentes e acessórios hidráulicos.

· Válvulas de proteção contra incêndio – corpos de válvulas e componentes.

· Hardware – hardware de controle de porta, hardware elétrico.

· Peças automotivas – componentes de motores, acessórios para motocicletas.

· Aeroespacial – componentes de precisão.

· Fabricação de máquinas – peças de máquinas em geral.

Perguntas frequentes

Qual é a diferença entre este modelo e a versão fechada?

Este modelo não possui gabinete de chapa metálica. É uma configuração de tipo aberto.

Qual é a conicidade do fuso e a capacidade máxima de perfuração?

Cone do fuso BT40. O diâmetro máximo de perfuração é de 50 mm. O diâmetro máximo de rosqueamento é de 50 mm.

Quais são os deslocamentos dos eixos X e Y?

O curso do eixo X é de 400 mm. O curso do eixo Y é de 280 mm.

Qual a marca das guias lineares e dos fusos de esferas?

Guias lineares e parafusos de esferas Hiwin. Sistema CNC Syntec de Taiwan. Componentes pneumáticos importados coreanos.

Para quais indústrias esta máquina é adequada?

Louças sanitárias, válvulas de proteção contra incêndio, ferragens, ferragens elétricas, aeroespacial, fabricação de máquinas, peças automotivas.
