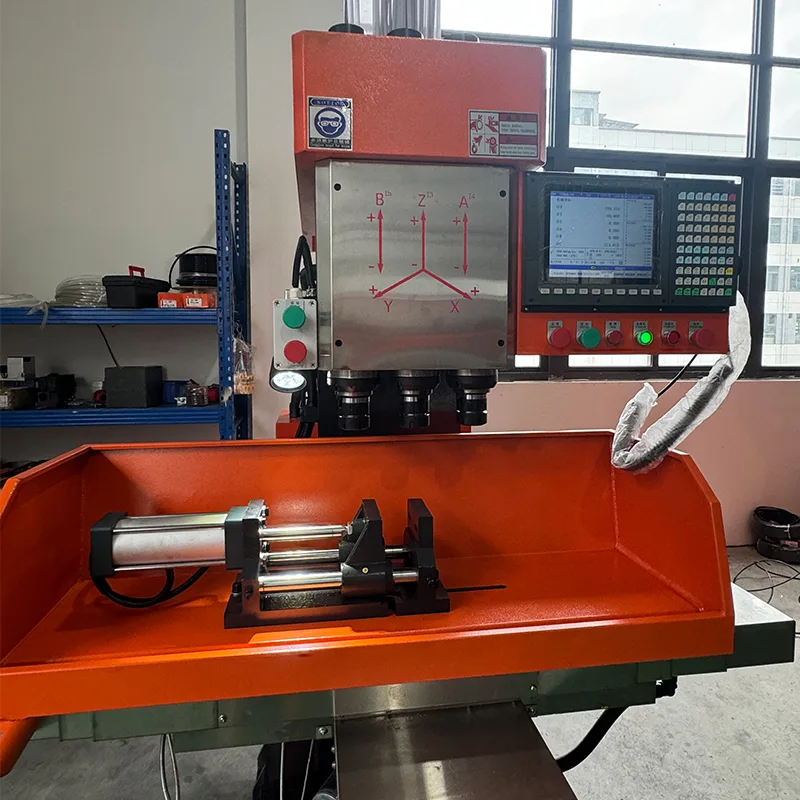

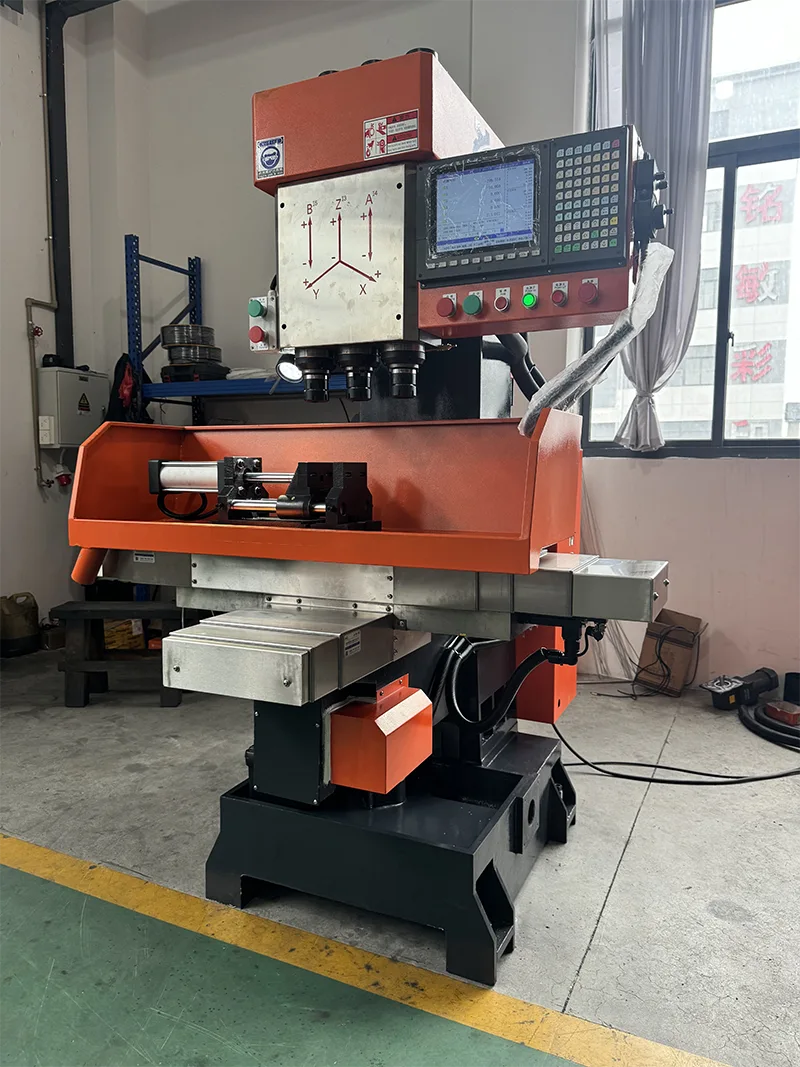

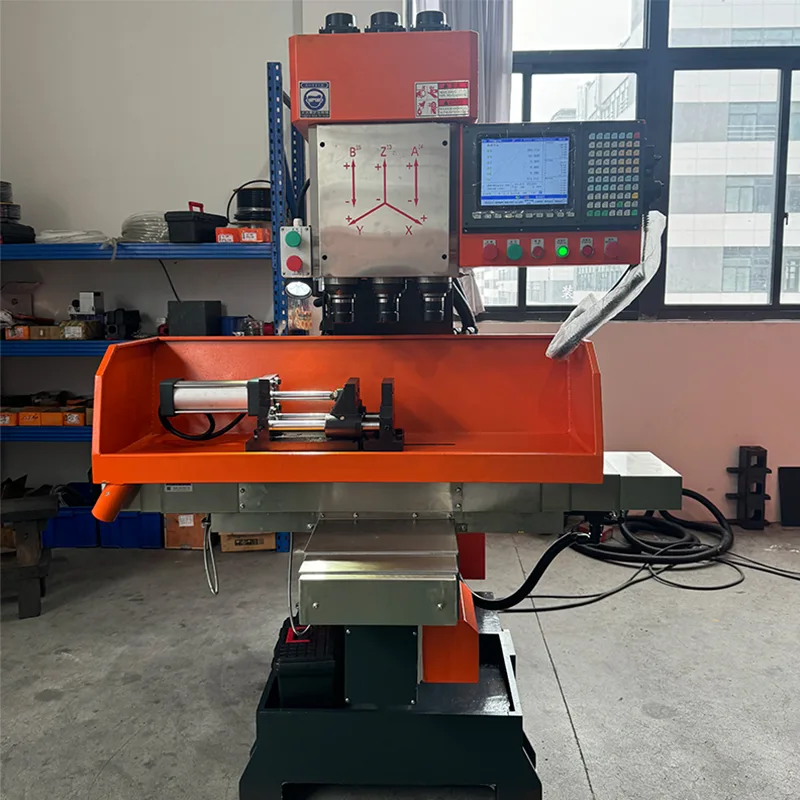

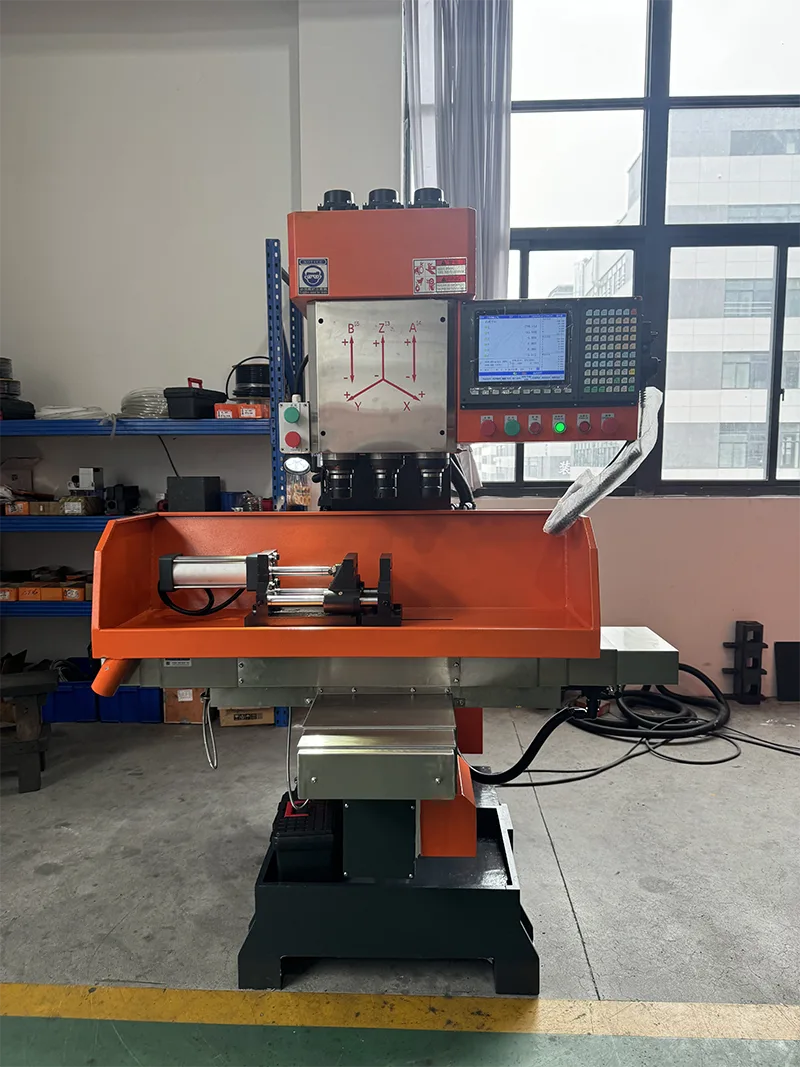

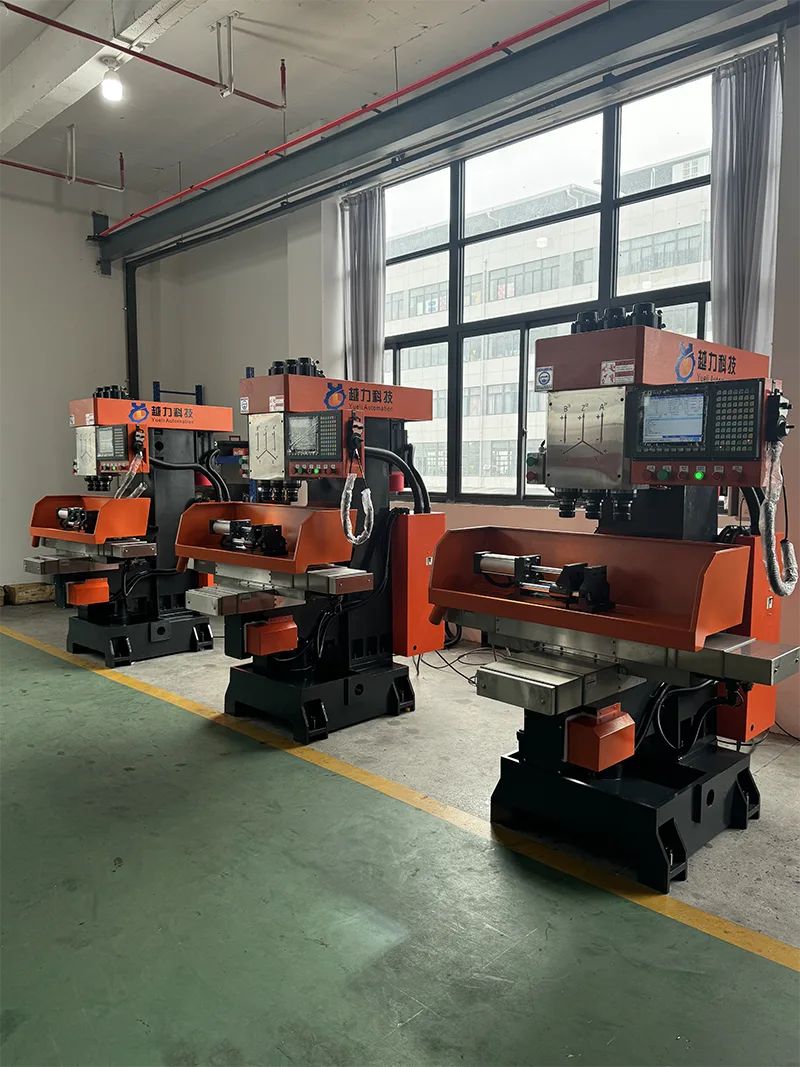

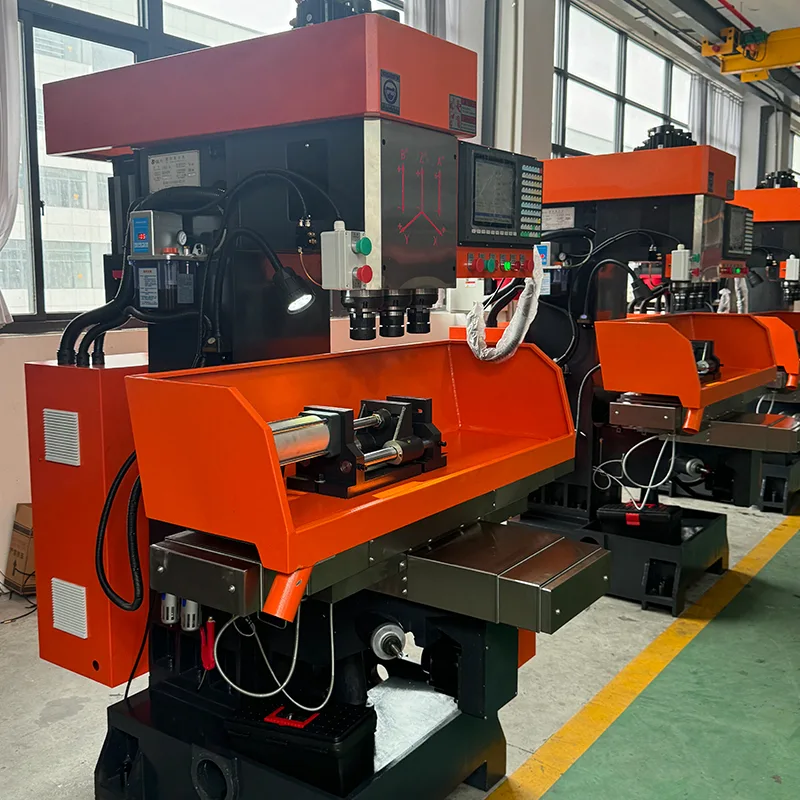

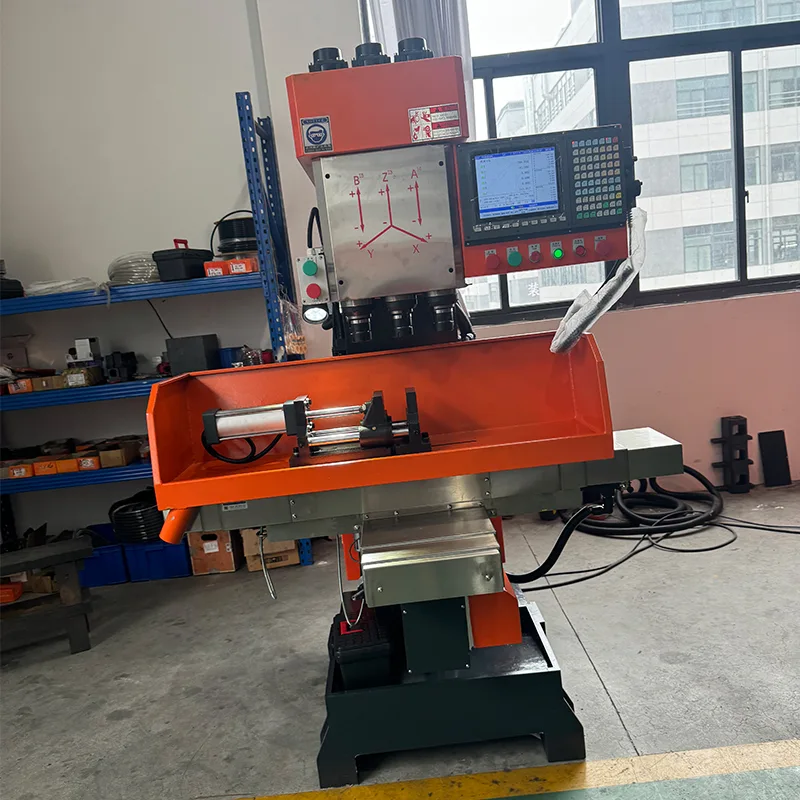

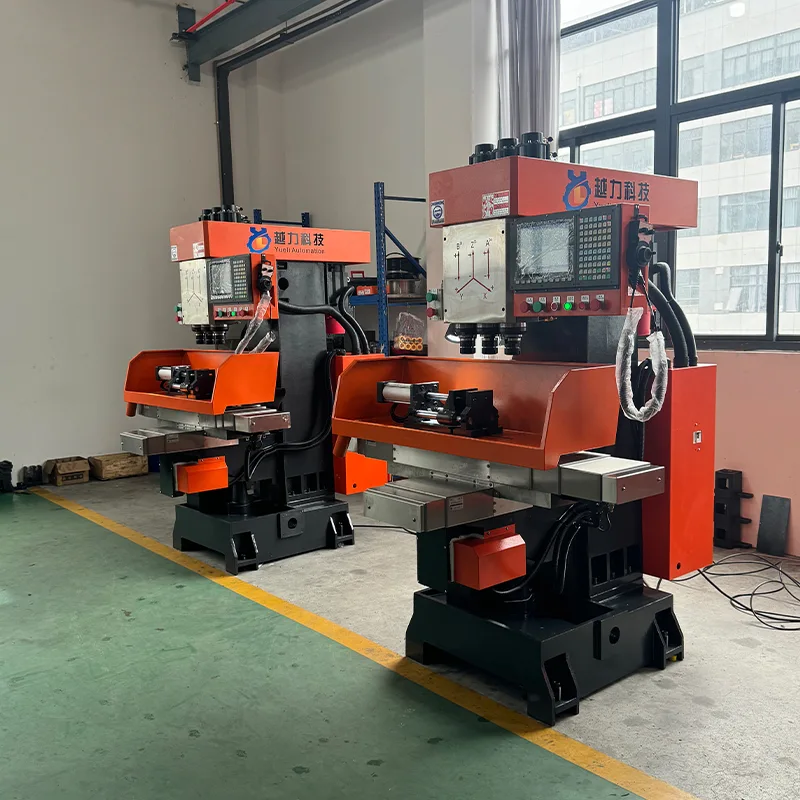

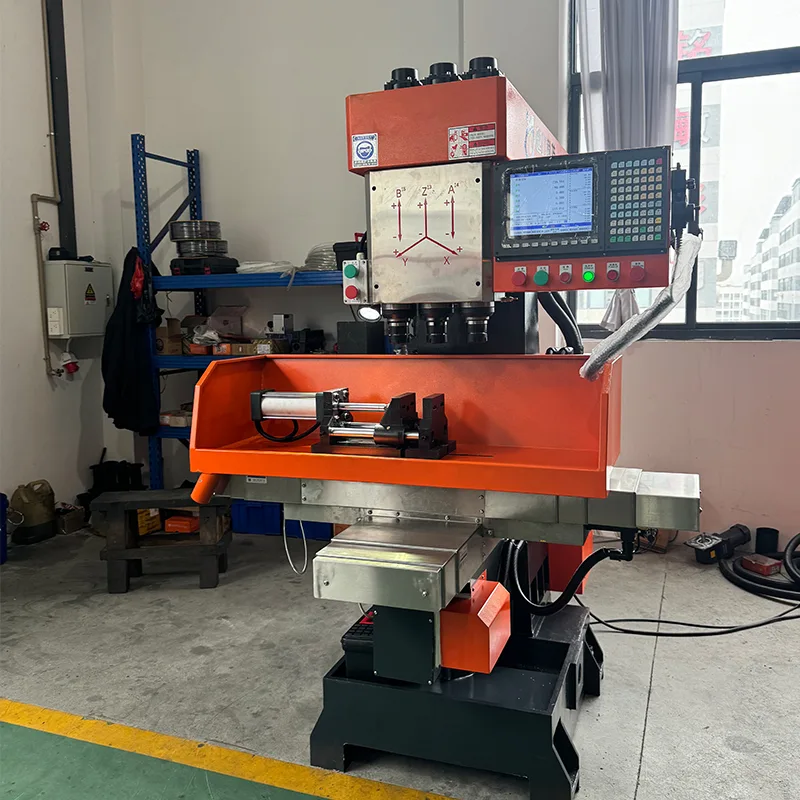

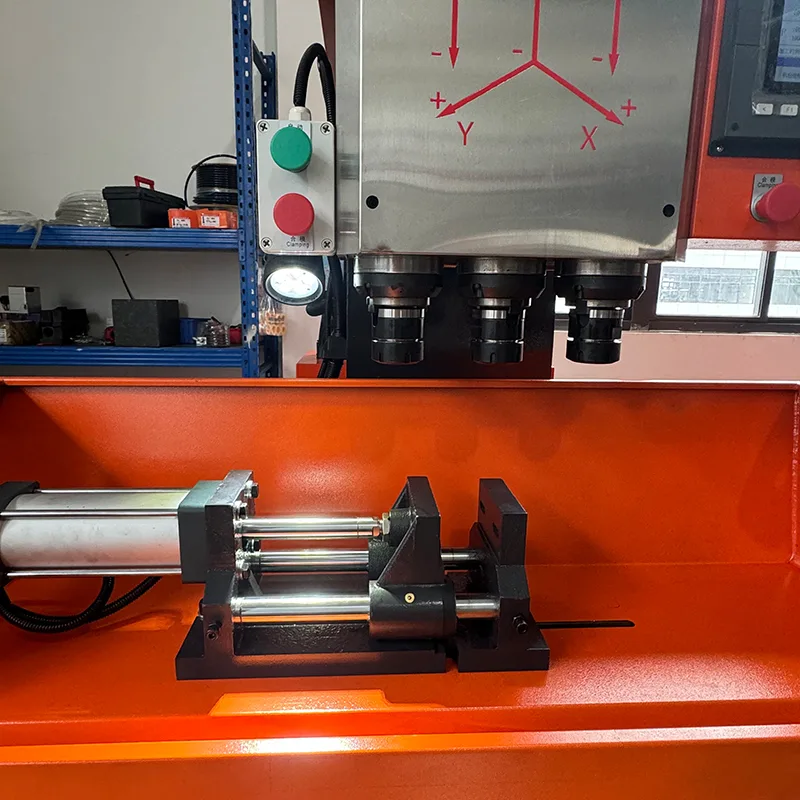

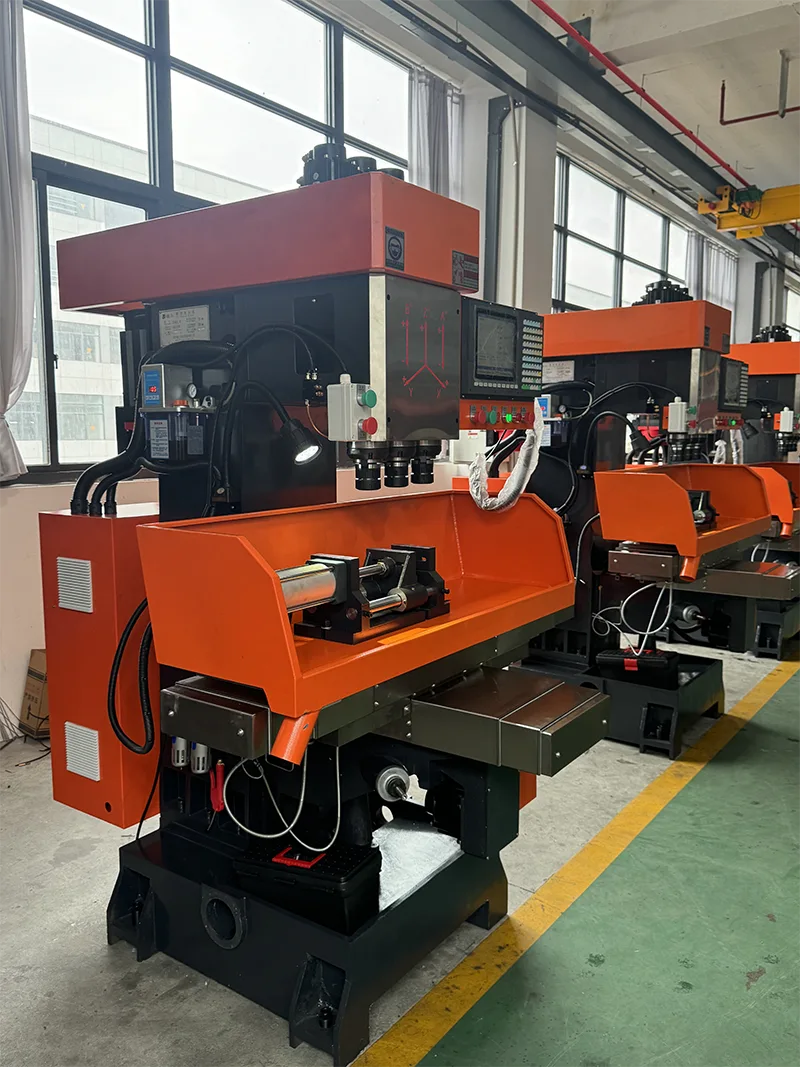

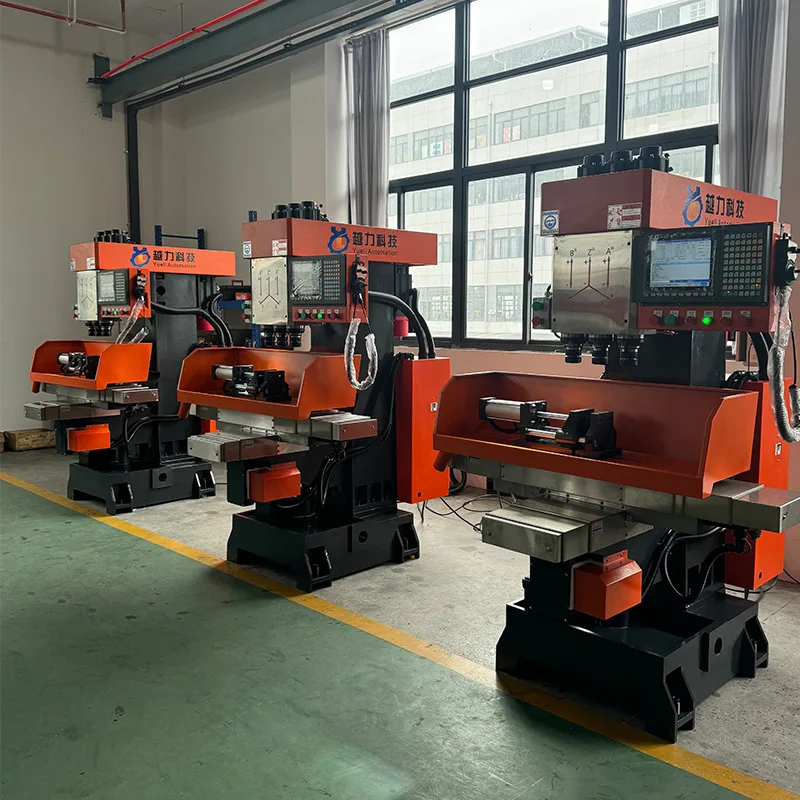

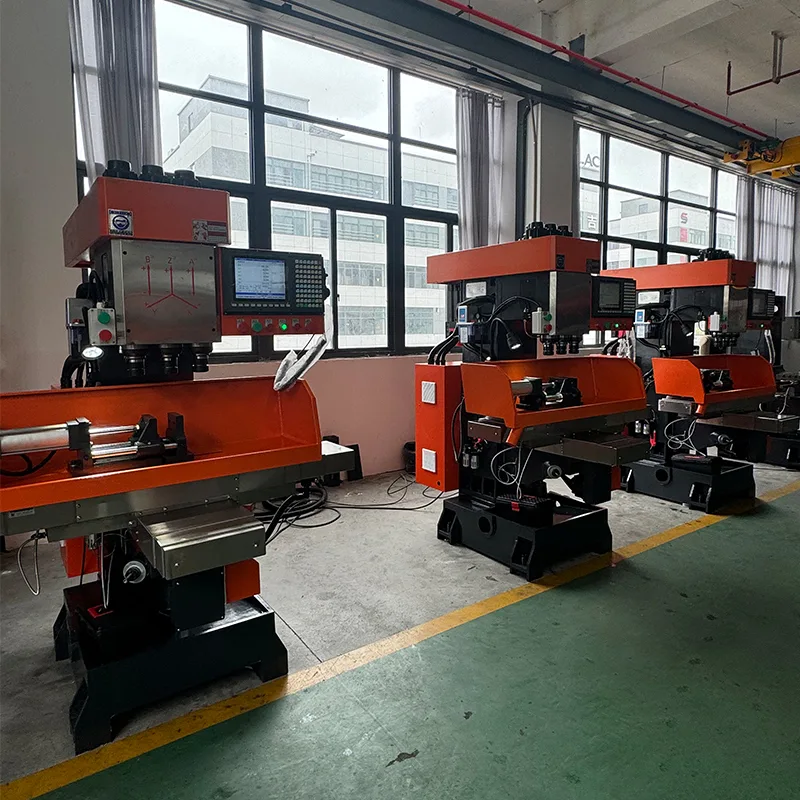

CNC vertical de três eixos

CNC vertical de três eixos ZSK-4150X4 é um produto maduro de nossa empresa. Esta máquina-ferramenta resolve o problema de que a perfuração, o alargamento e o rosqueamento não podem ser concluídos ao mesmo tempo ao processar um grande número de peças. Perfuração completa, alargamento, chanframento e rosqueamento e outros requisitos, é um equipamento mecânico ideal para alcançar alta eficiência e economia de energia. A máquina é fácil de operar e pode ser operada livremente sem pessoal técnico especial. A empresa acumulou mais de dez anos de tecnologia profissional e rigoroso controle de qualidade, e possui um bom serviço pós-venda, que é bem recebido pelos clientes.

Introdução do produto

CNC vertical de três eixos ZSK-4150X4 é um produto maduro de nossa empresa. Esta máquina-ferramenta resolve o problema de que a perfuração, o alargamento e o rosqueamento não podem ser concluídos ao mesmo tempo ao processar um grande número de peças.

· Perfuração completa, alargamento, chanframento e rosqueamento em uma única operação.

· Equipamento mecânico ideal para alcançar alta eficiência e economia de energia.

· Fácil operação sem pessoal técnico especial.

· Mais de dez anos de tecnologia profissional e rigoroso controle de qualidade.

· Bom serviço pós-venda, bem recebido pelos clientes.

Principais recursos

O CNC vertical de três eixos ZSK-4150X4 possui os seguintes recursos.

· O processamento de um grande número de peças, furação, alargamento e rosqueamento são concluídos ao mesmo tempo, com alta eficiência.

· A fuselagem é compacta e rígida.

· O eixo principal é feito de liga de aço de alta qualidade, endurecido e tratado termicamente, retificado com precisão. Possui alta resistência ao desgaste.

· A superfície deslizante é extinta por frequência supersônica. Possui dispositivo lubrificante para garantir a vida útil da superfície deslizante.

· O movimento esquerdo e direito da mesa de trabalho adota um dispositivo de partida e um dispositivo de posicionamento de buffer, que possui pequena vibração e movimento rápido.

· O cabo da faca adota um tipo de haste de tração, que não é fácil de cair. Possui alta segurança.

Especificações Técnicas

Os seguintes parâmetros técnicos se aplicam ao CNC vertical de três eixos ZSK-4150X4.

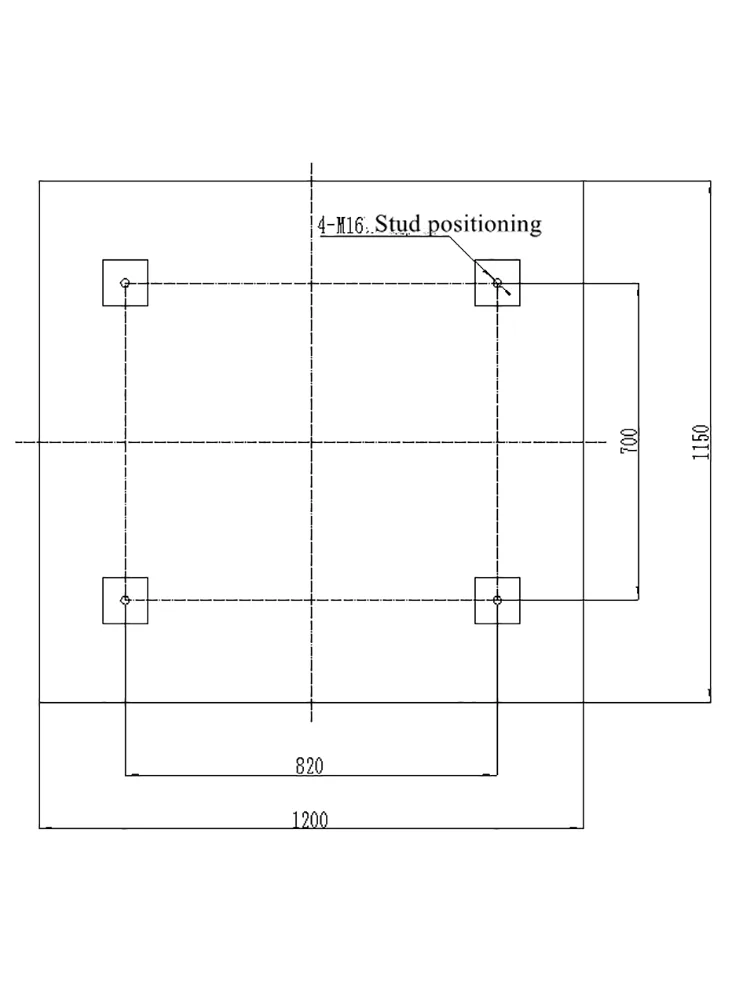

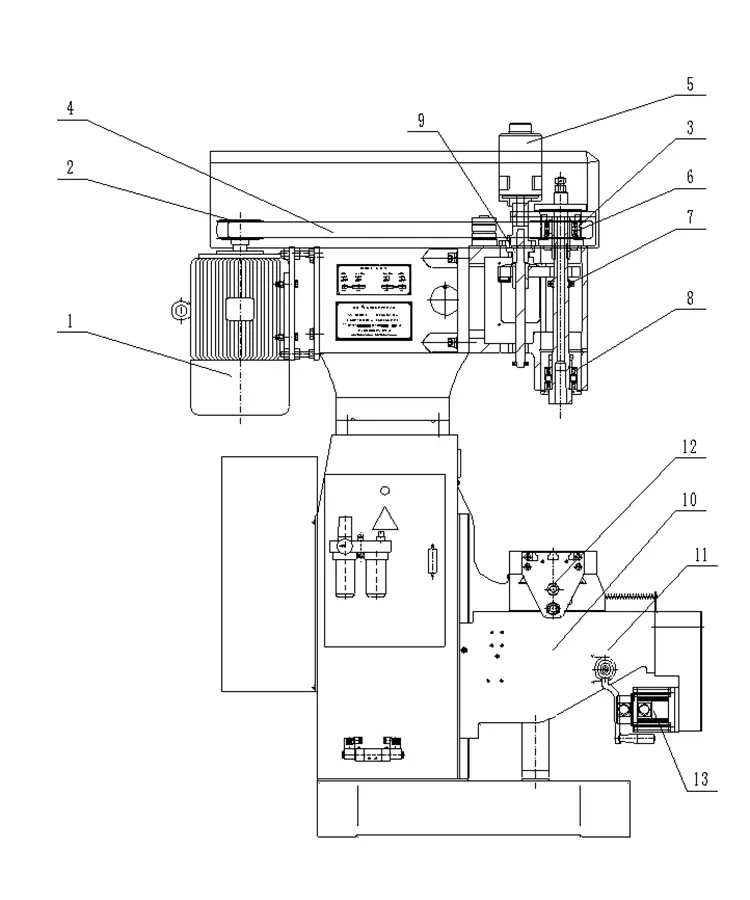

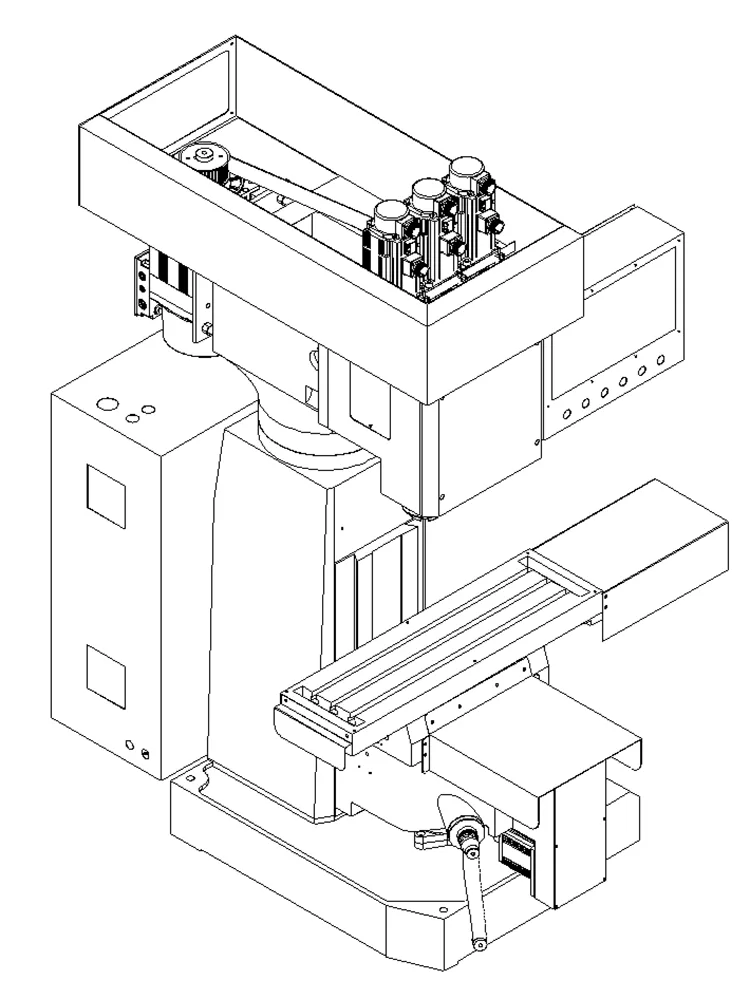

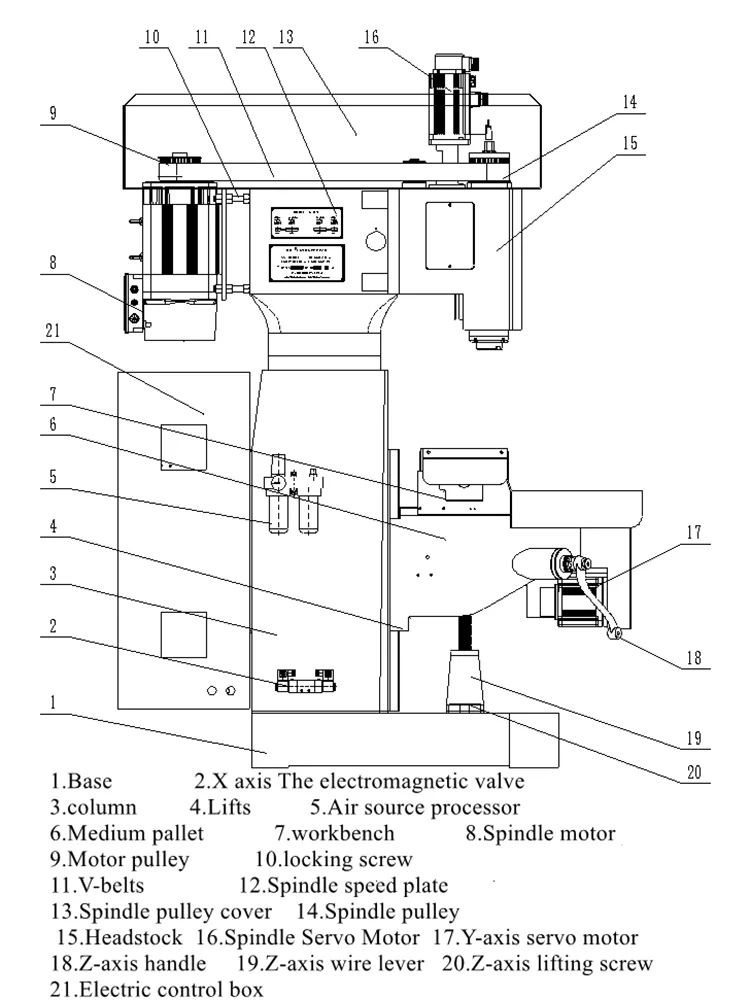

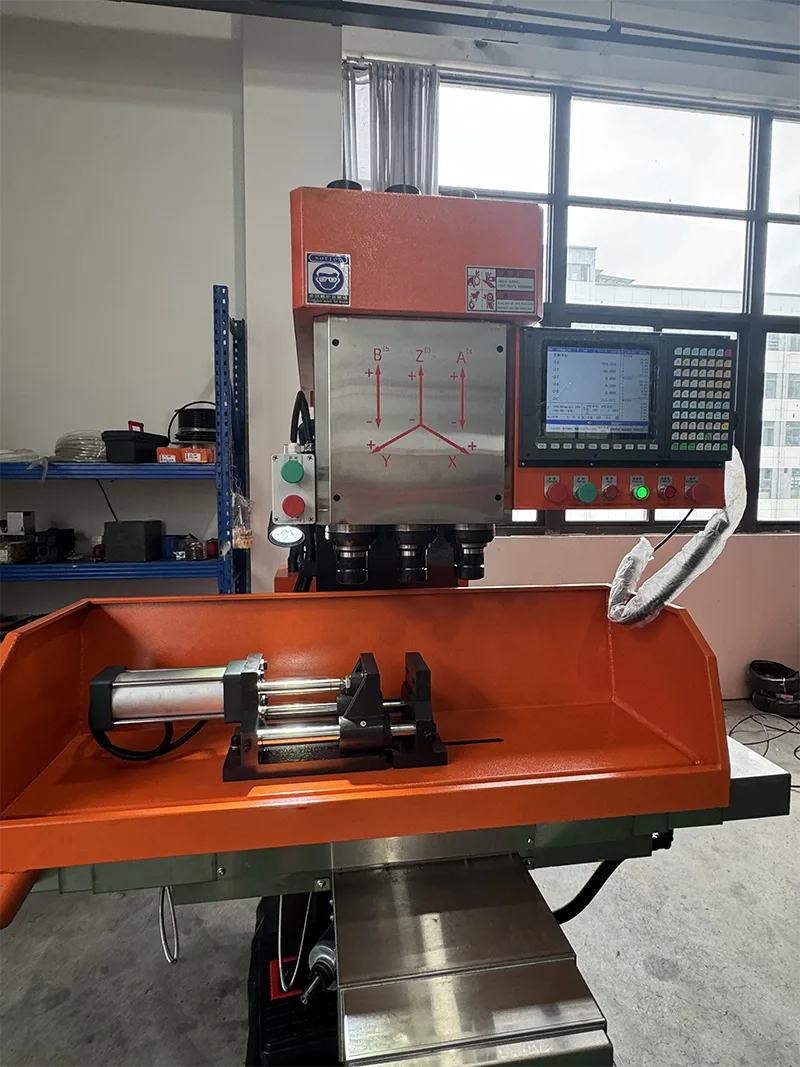

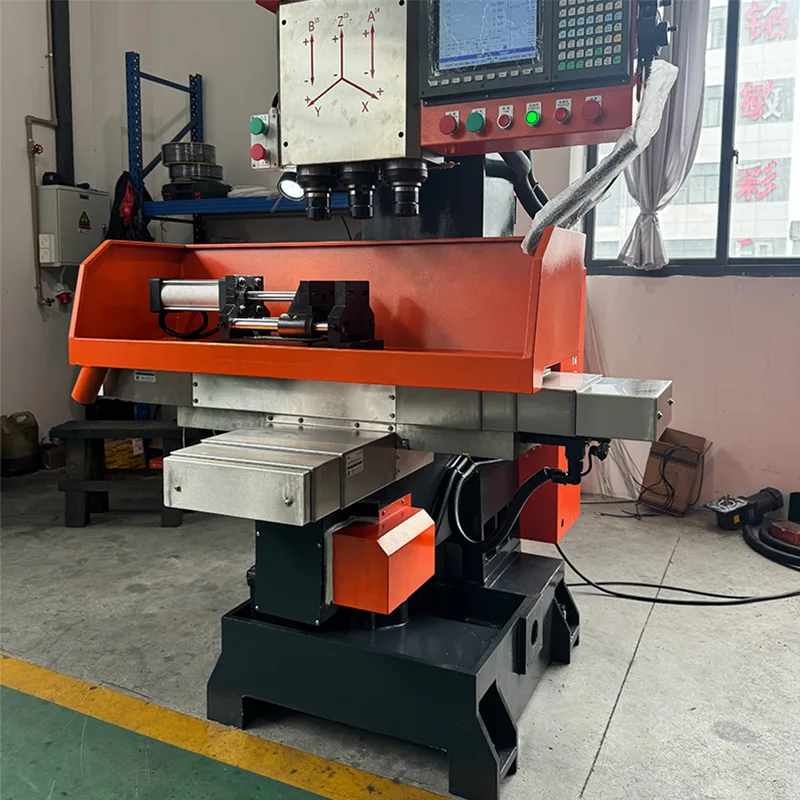

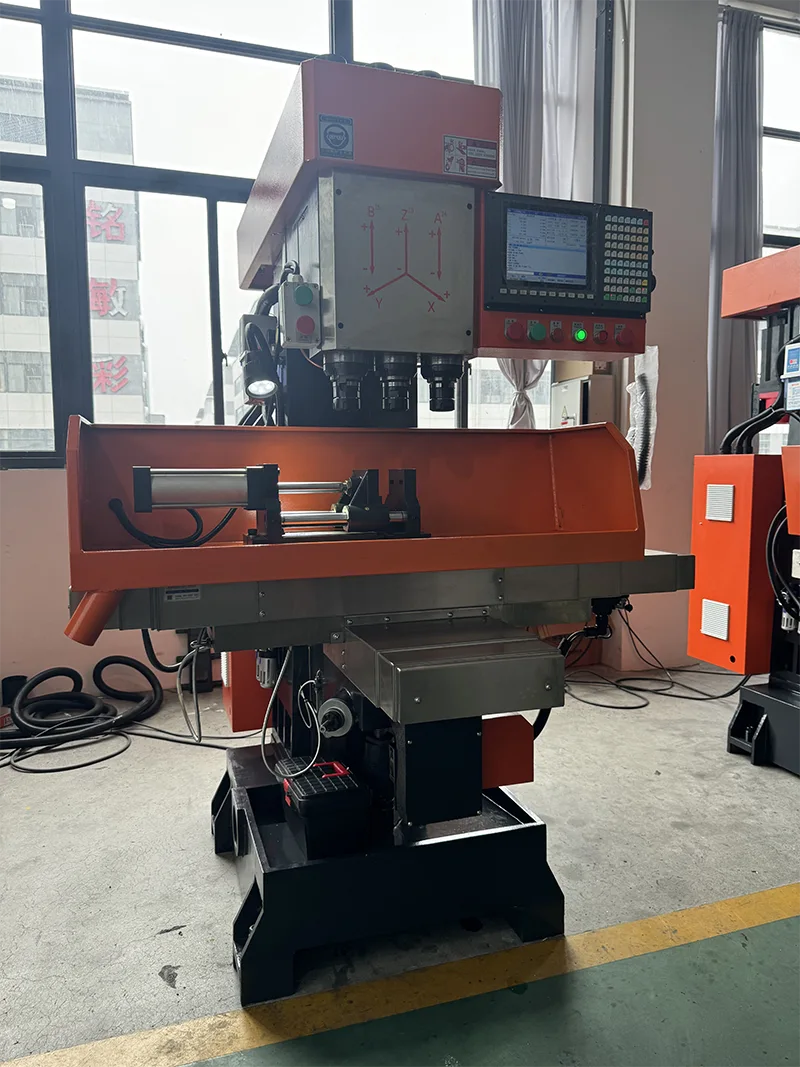

Mecanismo e desempenho da máquina-ferramenta

O design do CNC vertical de três eixos ZSK-4150X4 adota as características estruturais da fresadora e do dispositivo de partida de suporte, que tem as vantagens de alta eficiência de processamento, precisão estável e procedimentos de operação simples. O uso de PLC para processamento de controle lógico pode efetivamente evitar curto-circuito de arco causado pela comutação direta e reversa do motor. Ao mesmo tempo, o método de disparo de pulso é usado para acionar a válvula solenóide para evitar o fenômeno de que a bobina da válvula solenóide fique energizada por um longo tempo, causando a queima da bobina.

· Estrutura: Centro de usinagem simples. O controle do programa usa o sistema de controle Taiwan Yitu com função de detecção para evitar danos à torneira ou ferramenta devido à válvula solenóide ou falha do cilindro de óleo. Diálogo amigável homem-máquina para fácil operação.

· Adequado para processamento de peças em lotes grandes e médios. Fixação única. Alta eficiência e boa precisão.

· O mecanismo de rosqueamento não precisa substituir o acionamento do parafuso de avanço. O tom é padrão. O servo motor principal supersíncrono de Pequim com conversão de frequência própria melhora a rugosidade da superfície da rosca e garante a precisão.

· Pesquisa e desenvolvimento independentes de componentes de cabeçote motorizado. Moagem de precisão. Boa resistência ao desgaste e longa vida útil.

· O sistema Hust CNC pode definir a velocidade de alimentação de acordo com as necessidades. Após uso prolongado, o parafuso de avanço se desgasta e o sistema possui função de compensação da ferramenta.

· Cada superfície deslizante motorizada adota um dispositivo de lubrificação automática centralizada para garantir a vida útil da máquina-ferramenta.

· Movimento da mesa deslizante acionado por servo motor. Várias coordenadas podem ser definidas digitalmente. Alta precisão de posicionamento. Baixa vibração. Resposta rápida.

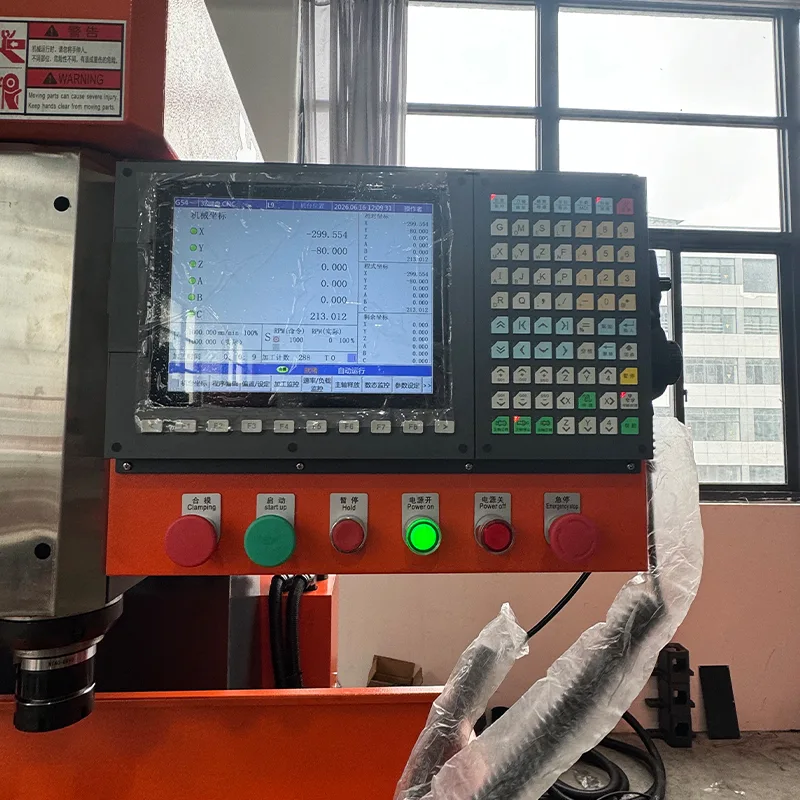

· Durante o processamento, o status da peça é exibido na tela sensível ao toque. Função de alarme para falhas.

· A proteção totalmente fechada garante a segurança pessoal e melhora o ambiente de processamento.

Sistema Elétrico

O CNC vertical de três eixos ZSK-4150X4 usa os seguintes componentes elétricos.

· Válvula solenóide: Taiwan AirTAC. Boa estabilidade. A pressão do ar não pode ser inferior a 0,5 MPa.

· Contator AC: LS coreano. Boa estabilidade.

· Relé: Omron. Boa estabilidade.

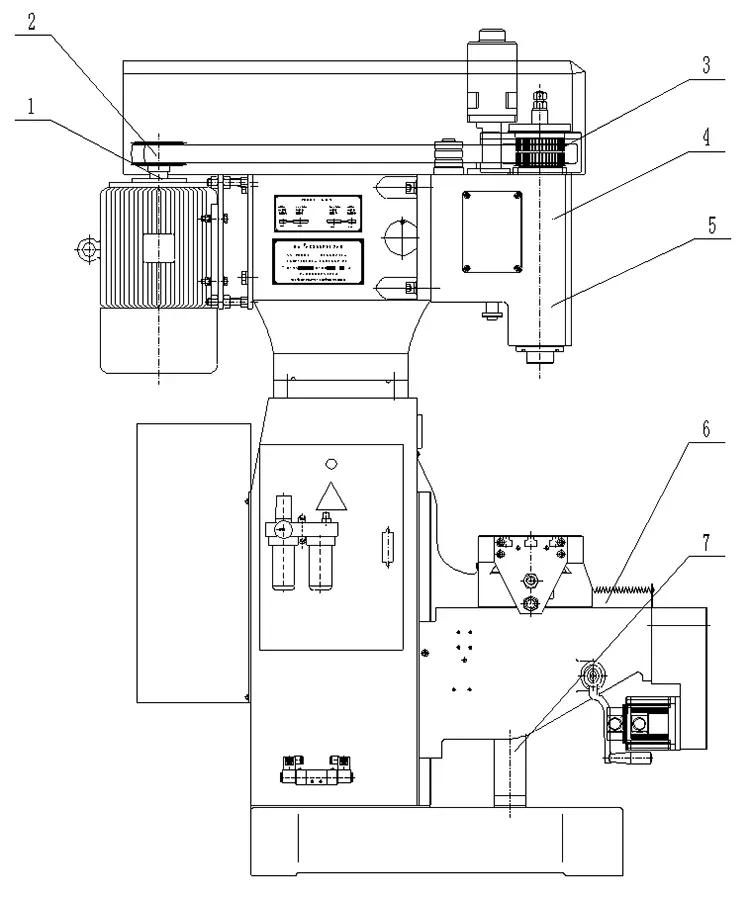

Sistema de Transmissão

O CNC vertical de três eixos ZSK-4150X4 usa os seguintes componentes de transmissão.

Sistema de Lubrificação

A luva do fuso e a superfície do trilho guia são lubrificadas por bomba de lubrificação manual, o que torna a operação mais fácil e abrangente, garantindo a vida útil da superfície lubrificante.

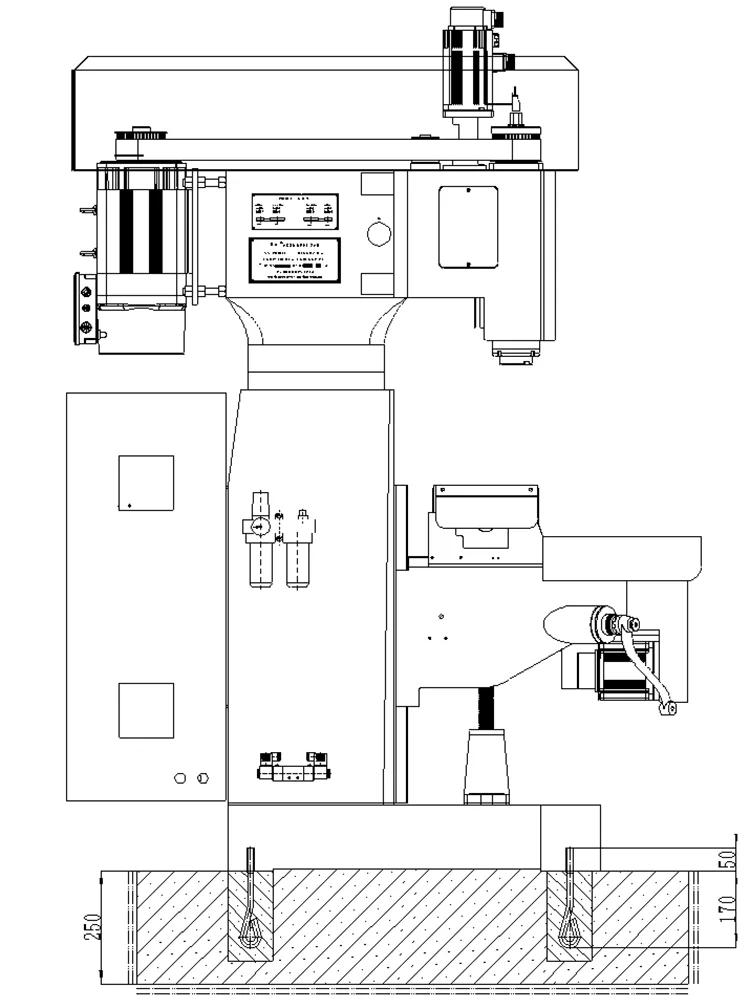

Precauções de operação e processamento

As precauções a seguir são do manual de operação do CNC vertical de três eixos ZSK-4150X4.

· Leia o manual de operação e os documentos que o acompanham antes de operar.

· Fonte de alimentação: trifásica de quatro fios, capacidade de 7KW, seção transversal de fio isolado não inferior a 4mm² (cobre).

· Não instale perto de fontes de calor, altas temperaturas ou áreas empoeiradas.

· Adicione óleo à linha de marca de óleo antes do primeiro uso após desembalar.

· A bomba de resfriamento não pode funcionar sem líquido.

· Não compartilhe a caixa de força com máquinas de solda elétrica ou equipamentos de alta/média frequência.

· O fio terra deve ser conectado ao padrão. Seção transversal não inferior a 2,5 mm².

· Depois de ligar, use a caneta de teste para verificar se a parte externa da máquina não está eletrificada antes do teste.

· Ligue o motor da bomba de óleo de acordo com o manual. Observe se a bomba de óleo está invertida.

· Os interruptores de proximidade foram ajustados e corrigidos. Pequenos ajustes permitidos. Grandes alterações consulte o serviço pós-venda.

· Parâmetros do inversor definidos de fábrica. O usuário não tem permissão para configurar separadamente.

· Não pressione o botão "manual" rápida e frequentemente para evitar o alarme do inversor.

· Ao substituir a ferramenta ou ajustar a correia de transmissão, desligue a fonte de alimentação externa.

· O terminal de aterramento verde-amarelo deve ser aterrado. Não conecte a linha de fase ao terminal neutro (N).

· Não selecione operação de sobrecarga. Use ferramentas adequadas, quantidade de corte e taxa de avanço.

· Bloqueie o interruptor da caixa de controle elétrico. Desligue a energia e trave durante a inspeção de manutenção.

Perguntas frequentes

Qual é a conicidade do fuso desta máquina?

O cone do fuso do CNC vertical de três eixos ZSK-4150X4 é MT4.

Qual é o diâmetro máximo do furo que pode ser usinado?

O diâmetro máximo do furo é Ф50mm ao processar peças de cobre com 4 arestas de corte e avanço por revolução de 0,16mm/r.

Qual é o diâmetro máximo de rosqueamento?

O diâmetro máximo de rosqueamento é Ф50 mm para o processamento de peças de cobre. Quais são os cursos dos eixos X, Y e Z? O curso do eixo X é de 400 mm, o curso do eixo Y é de 250 mm e o curso do eixo Z é de 320 mm.

Qual é a faixa de velocidade do fuso?

A faixa de velocidade do fuso dos eixos Z1 e Z2 é de 619 a 1420 r/min com servocontrole.

Qual é a potência do motor do fuso e o peso total da máquina?

A potência do servo motor do fuso é de 5,5 kW a 380 V e o peso líquido da máquina é de 2.500 kg.

Qual sistema de controle esta máquina usa?

A máquina usa o sistema de controle Taiwan Yitu com diálogo amigável homem-máquina para fácil operação.
