Torno de leito inclinado CNC com torre servo e cabeçote móvel hidráulico

O torno de base inclinada CNC com torre servo e cabeçote móvel hidráulico (modelo YL-46K) é um torno de precisão fabricado pela Quanzhou Yueli Automation Equipment Co., Ltd. O design de base inclinada de 30 graus fornece rigidez e remoção eficiente de cavacos durante operações de corte pesadas. Equipada com o sistema CNC FANUC Oi-TF PLUS (5) e parafusos de esferas de precisão Japan THK de 32 mm e guias de rolos lineares de 30 mm, a máquina oferece precisão consistente e estabilidade a longo prazo. O motor de eixo Huahong de 7,5KW oferece uma faixa de velocidade de 0 a 5000 RPM. O cabeçote móvel hidráulico com cone MT4 e deslocamento de 500 mm suporta fixação estável da peça de trabalho, enquanto a torre servo 63 permite trocas automatizadas de ferramentas para melhorar a eficiência da produção.

Recursos principais

O torno CNC de base inclinada com torre servo e cabeçote móvel hidráulico oferece os seguintes recursos principais.

· Design de base inclinada: base inclinada de 30 graus para maior rigidez e fluxo de cavacos eficaz durante a usinagem.

· Fuso de alta precisão: Conjunto de fuso de precisão tipo cartucho com rolamentos NSK do Japão. Fuso modelo A2-5 com 170mm de diâmetro.

· Guias Premium: Guias de rolos lineares de precisão Japan THK 30mm. Eixo X com 4 blocos padrão, eixo Z com 4 blocos estendidos.

· Fusos de esferas de precisão: Fusos de esferas Japão THK de 32 mm com passo de 10 mm para os eixos X e Z.

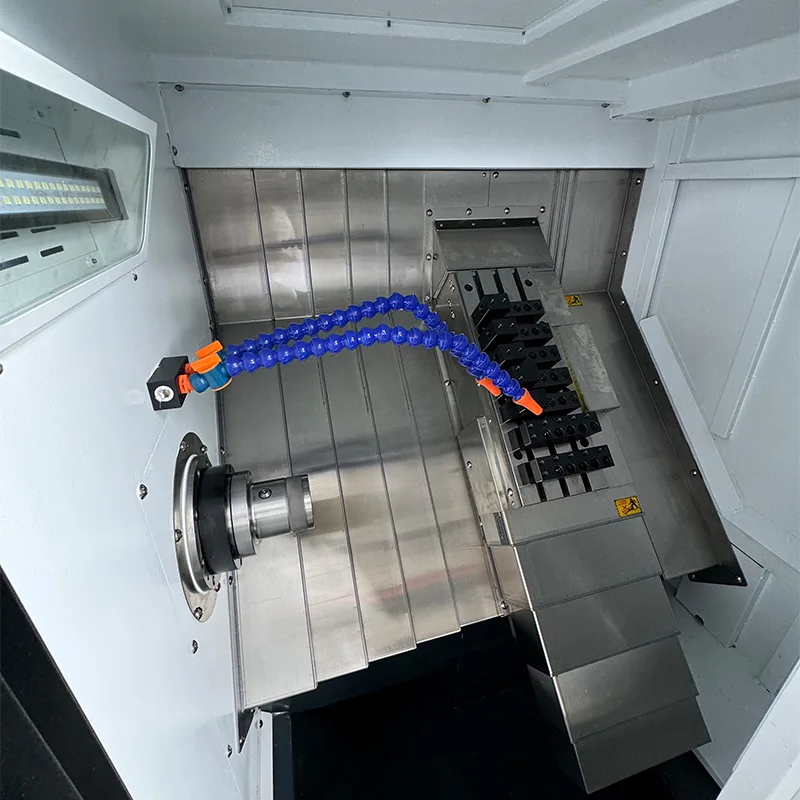

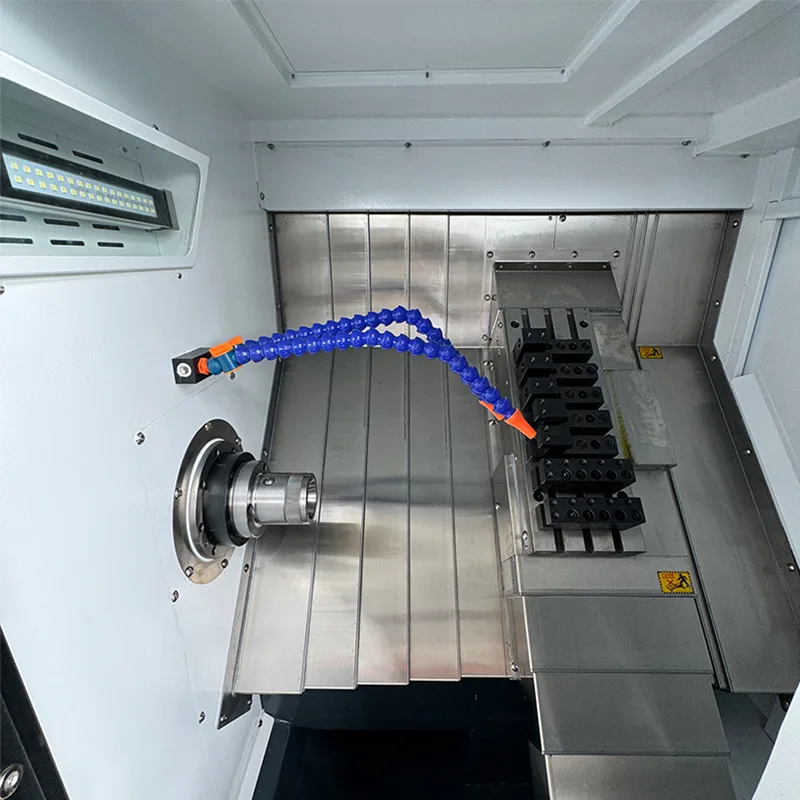

· Servo Turret: 63 servo torre para indexação rápida e precisa da ferramenta.

· Contraponto Hidráulico: Contraponto guia linear com propulsão hidráulica. Curso do cabeçote móvel 500 mm com cone MT4.

· Sistema de acionamento do motor: Motor do fuso principal com acionamento por correia, servomotores X e Z com conexão direta de acionamento.

Especificações Técnicas

A tabela a seguir lista os parâmetros técnicos completos do torno CNC de base inclinada com torre servo e cabeçote móvel hidráulico.

Configuração da máquina

O torno CNC de base inclinada com torre servo e cabeçote móvel hidráulico é construído com os seguintes componentes e marcas principais.

· Sistema CNC: FANUC Oi-TF PLUS (5) com servomotores e drives FANUC X/Z.

· Motor do eixo: Huahong 7,5KW.

· Parafusos de esferas: Parafusos de esferas de precisão Japão THK de 32 mm.

· Guias de rolos lineares: Guias de rolos de precisão Japan THK de 30 mm.

· Conjunto do fuso: Tipo de precisão de cartucho com rolamentos NSK do Japão.

· Cilindro Rotativo Hidráulico: Taiwan.

· Estação Hidráulica: Taiwan.

· Cabeça de potência: 3 estações, 11,4N.

· Bomba de refrigeração: 750W.

Acessórios padrão

Cada torno CNC inclinado com torre servo e cabeçote móvel hidráulico vem com os seguintes acessórios.

· Pinça de mola para fixação de material – 1 peça incluída.

· Porta-ferramentas para torneamento – 3 peças.

· Porta-ferramentas de furação – 2 peças.

· Barras de ferramentas de furação – barra de extensão ER20A, 2 peças.

· Conjunto de chaves hexagonais – 1 conjunto.

Aplicações e Vantagens

O torno de base inclinada CNC com torre servo e cabeçote móvel hidráulico é adequado para uma ampla gama de aplicações de torneamento.

· Capacidade de processamento: Diâmetro máximo de torneamento 375 mm, comprimento máximo de usinagem 380 mm com mandril. Lida com uma variedade de materiais, incluindo aço, aço inoxidável e metais não ferrosos.

· Eficiência de produção: a torre servo 63 permite a indexação rápida da ferramenta, reduzindo o tempo de configuração e aumentando o rendimento para produção em lote.

· Precisão e estabilidade: As guias e parafusos esféricos Japan THK, combinados com o controle CNC da FANUC, garantem precisão e repetibilidade consistentes.

· Suporte da peça de trabalho: Contraponto hidráulico com curso de 500 mm e cone MT4 fornece fixação segura para peças de trabalho mais longas.

· Construção Rígida: A base inclinada de 30 graus com guias de rolos para serviço pesado suporta operações de corte pesadas e estáveis.

Fabricação e garantia de qualidade

O Torno CNC de Cama Inclinada com Torre Servo e Cabeçote Móvel Hidráulico é fabricado sob rígidos padrões de controle de qualidade.

· Todos os componentes principais são provenientes de marcas estabelecidas, incluindo FANUC, Japan THK, Japan NSK e Huahong.

· Processos de montagem de precisão para fusos de esferas, guias lineares e conjuntos de fusos.

· Inspeção e testes rigorosos antes da entrega para garantir a precisão e confiabilidade da máquina.

· Apoiado por mais de dez anos de experiência em fabricação e suporte técnico profissional.

Perguntas frequentes

Qual sistema CNC é usado neste torno de base inclinada?

A máquina utiliza o sistema CNC FANUC Oi-TF PLUS (5) com servo motores FANUC e unidades para eixos X e Z.

Quais são os percursos dos eixos deste torno CNC?

O deslocamento do eixo X é de 200 mm e o deslocamento do eixo Z é de 460 mm.

Qual é a velocidade do fuso e a potência do motor?

A velocidade do fuso varia de 0 a 5000 RPM, alimentada por um motor de fuso Huahong de 7,5KW.

Que tipo de guias e fusos de esferas são usados?

A máquina usa parafusos de esferas de precisão Japan THK de 32 mm e guias de rolos lineares de precisão de 30 mm.

Qual é o peso da máquina e as dimensões gerais?

As dimensões da máquina são 1875×1021×1263mm e o peso é de aproximadamente 1,8 toneladas.
