Máquina Integrada de Treliça

Cliente

Reza

Cotação nº.

YL2025091101

Contato

Reza

Data da cotação

11/09/2025

CC.

Validade da cotação

30 dias

Telefone

Prazo de entrega

20 dias após receber o depósito

Preço

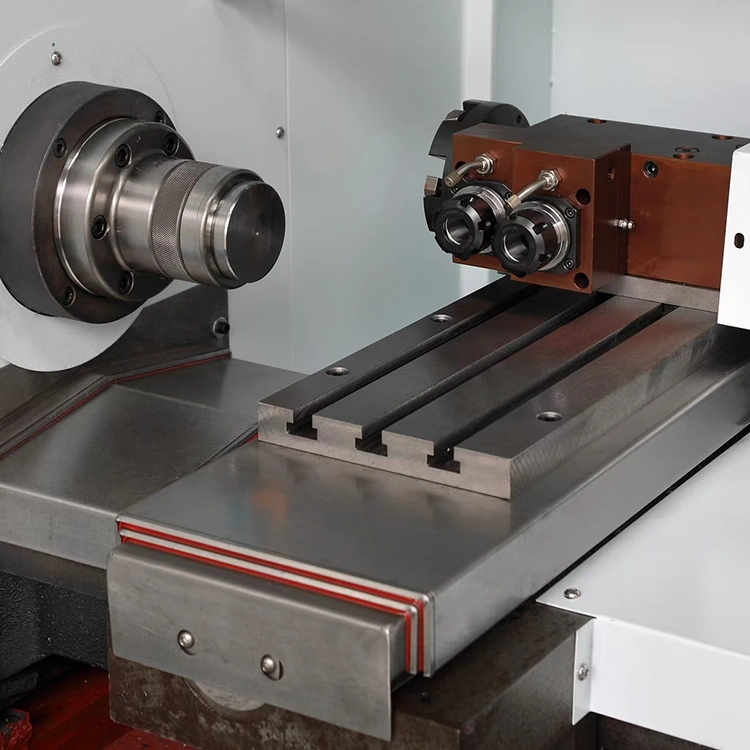

0640 (incluindo cabeçote motorizado Fly-cutter e torre de ferramenta quadrada)

RMB42000SET

Pagamento

T/T.30% como depósito, 70% pagamento antes da entrega.

Garantia

Um ano.

Foto

 Nome

 Especificações

Capacidade de processamento

Diâmetro máximo de giro sobre a cama (mm)

280

Diâmetro máximo de giro sobre o carro (Φ/mm)

f160

Comprimento máximo de giro (Φ/mm)

280

Diâmetro máximo de giro (Φ/mm)

280

Diâmetro máximo do furo passante para barra （Φ/mm）

42

Fuso

Tipo de ponta do fuso (GB 5900.1)

A2-5

 Conicidade do furo do revestimento do fuso

21°

GB21°

Diâmetro do furo passante do fuso （Φ/mm）

49

 Diâmetro do furo passante da barra de tração do fuso

41.5

Rosca da barra de tração do fuso

M48×1,5

Faixa de velocidade do fuso (r/min)

0-3000（4000）

Configuração padrão: 0-3000 (opcional: 4000)

 Modo de mudança de marcha do fuso

32

Fuso independente: 3 dianteiros, 2 traseiros

Potência do motor principal (classificação contínua) (kW)

4

Potência do Motor Principal (Valor Máximo Instantâneo) (kW)

4

Velocidade de deslocamento rápido do eixo X (m/min)

15

Velocidade de deslocamento rápido do eixo Z (m/min)

15

Torque do Servo Motor do Eixo X (N·m)

110/6,4

Torque do servo motor do eixo Z (N·m)

110/6,4

Curso do eixo X (mm)

640

Curso do eixo Z (mm)

280

Método de conexão do motor do eixo X e eixo Z

 Acoplamento Direto

Guia do eixo Z

Z-30-640

Parafuso de esfera do eixo Z 30-640 Tipo quadrado

X-Depois.

X-30-540

Parafuso de esfera do eixo X 30-540 tipo quadrado

 Tipo de guia

(30FZS)

Guia linear (30FZS)

Torre de ferramentas

 Tipo de torre de ferramenta

6125

 Número de estações de ferramentas

（MM）

Tamanho da ferramenta (mm)

20*20

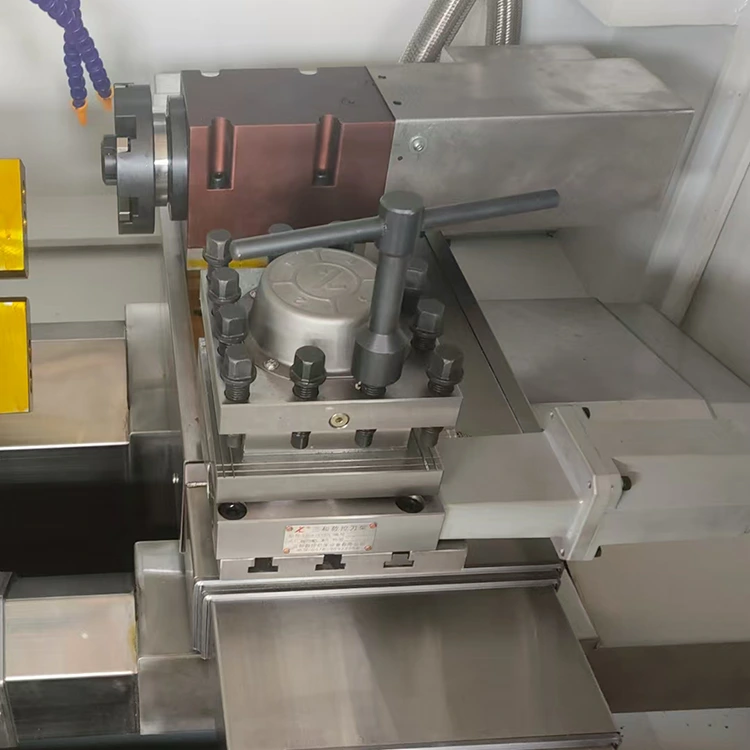

Poste de ferramenta fixo (20×20)

Treliça

Curso padrão do eixo X

2.400 mm

Velocidade máxima do eixo X

1,5 mm/s

Curso padrão do eixo Y

650mm

Velocidade máxima do eixo Y

1m/s

Curso padrão do eixo Z

1000mm

Velocidade máxima do eixo Z

1,5m/s

 Altura da bandeja em relação ao solo

1100 mm

 Tamanho da bandeja

550*350mm

 Número de bandejas

2

2 fotos

 Material de treliça

aço

 Fim da pinça

，

Fixação pneumática  rotação pneumática

 Modo de transmissão

Guia linear com cremalheira inclinada

 Tensão de entrada

220 V

 Pressão de ar de entrada

0,5-0,8 pa

Fonte de energia

 Potência total nominal

9KW

 Corrente total nominal

20A

Especificações

 Peso da máquina

900kg

Tamanho da máquina (C×L×A)

1650×1250×1600mm

outro

 Método de fixação

Diâmetro do mandril (opcional)

 Potência da bomba de água

380 V/90 W

Modelo de fuso de esfera (eixo X)

2508

Modelo de fuso de esfera (eixo z)

3208

Tipo de transportador de cavacos (compra opcional)

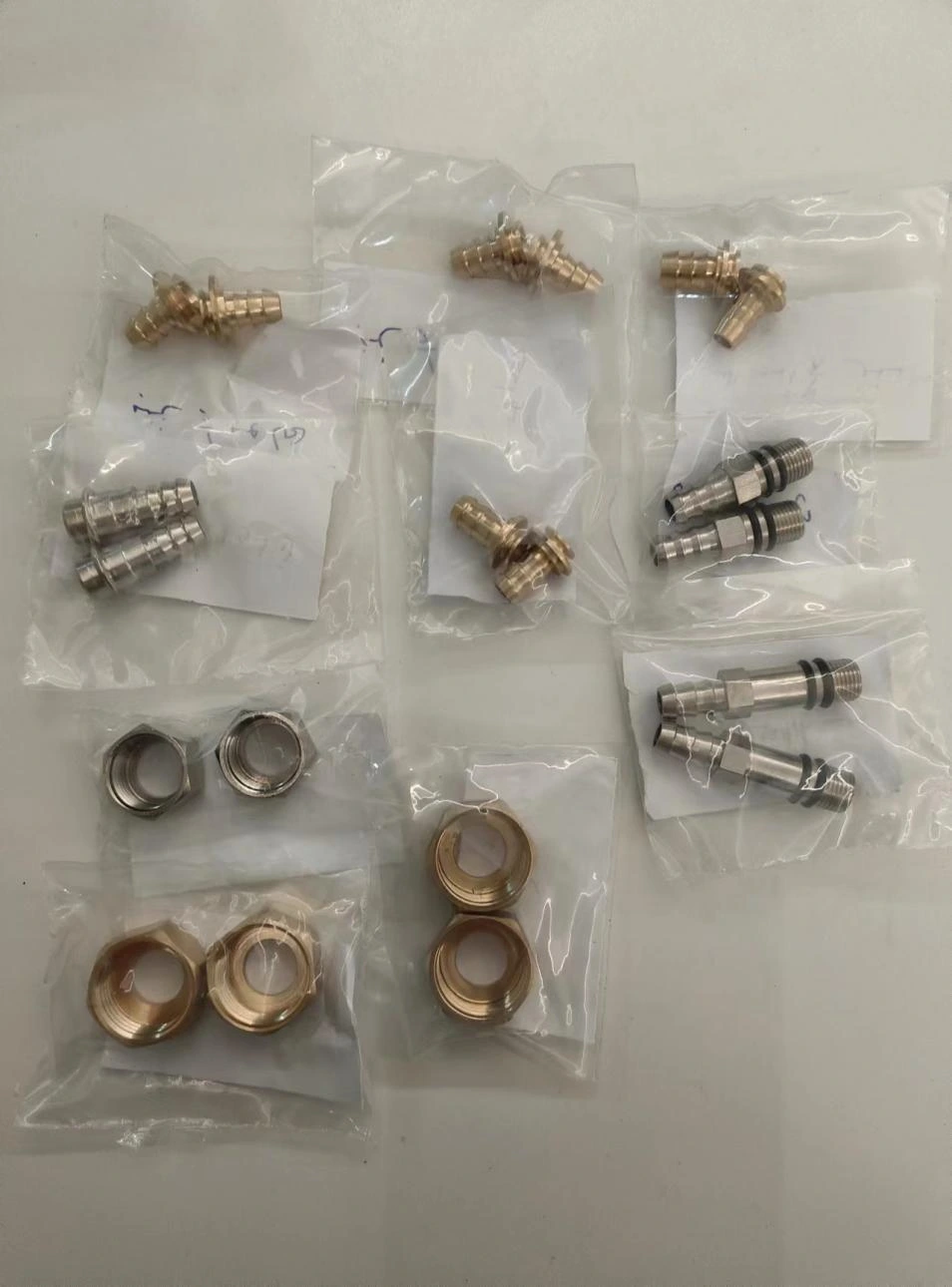

Campo de usinagem

 Peças para motocicletas e acessórios de hardware
