Torno CNC de base inclinada com torre servo e cabeçote móvel

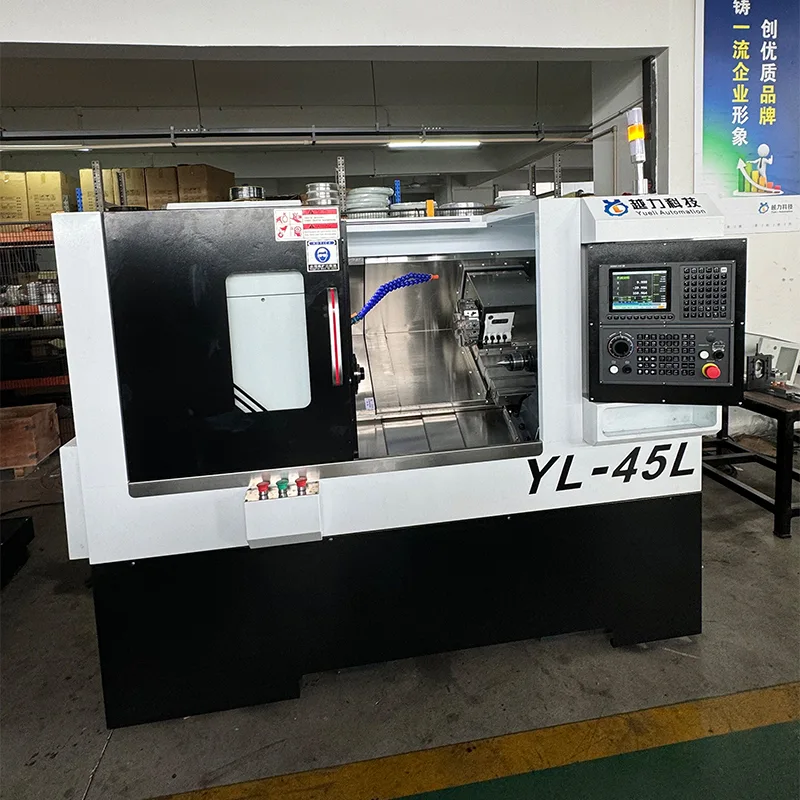

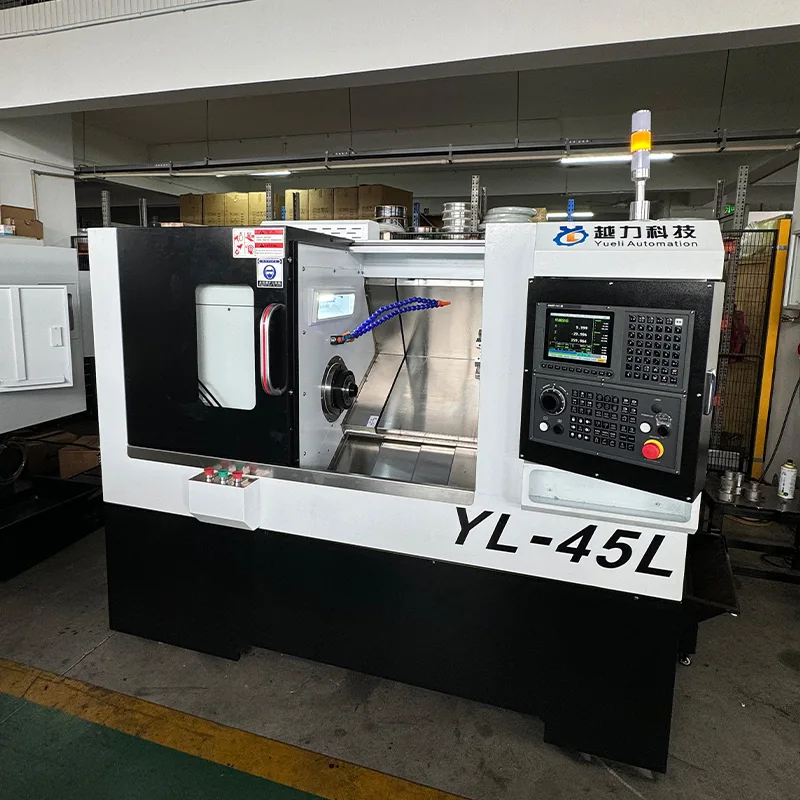

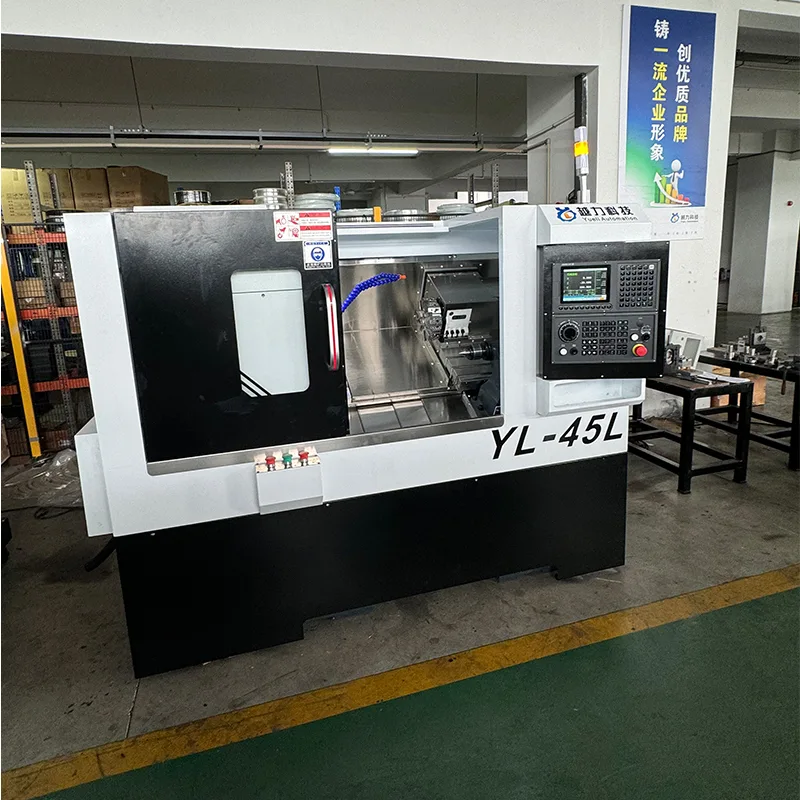

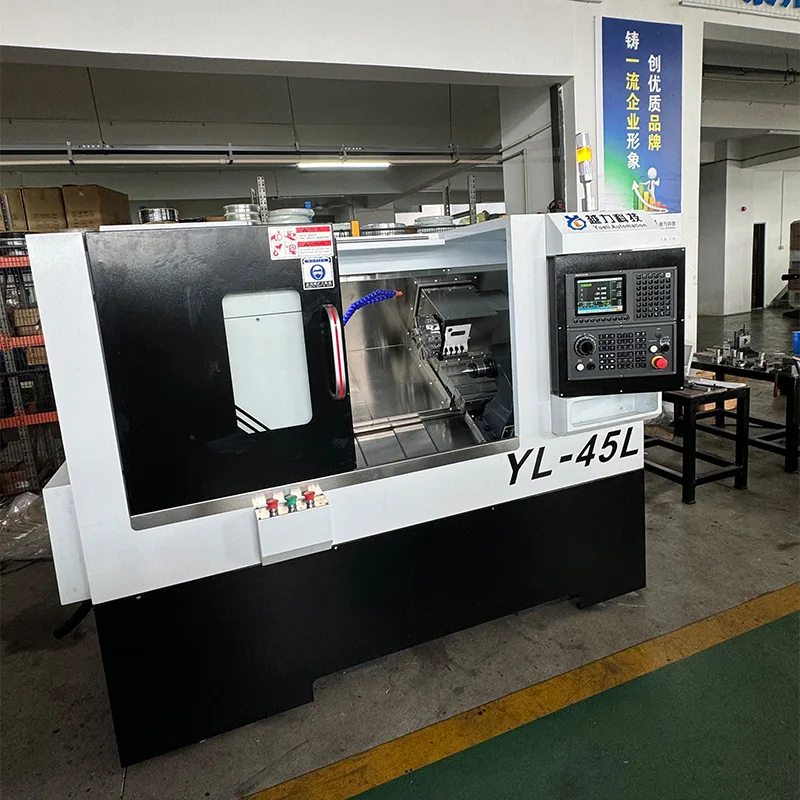

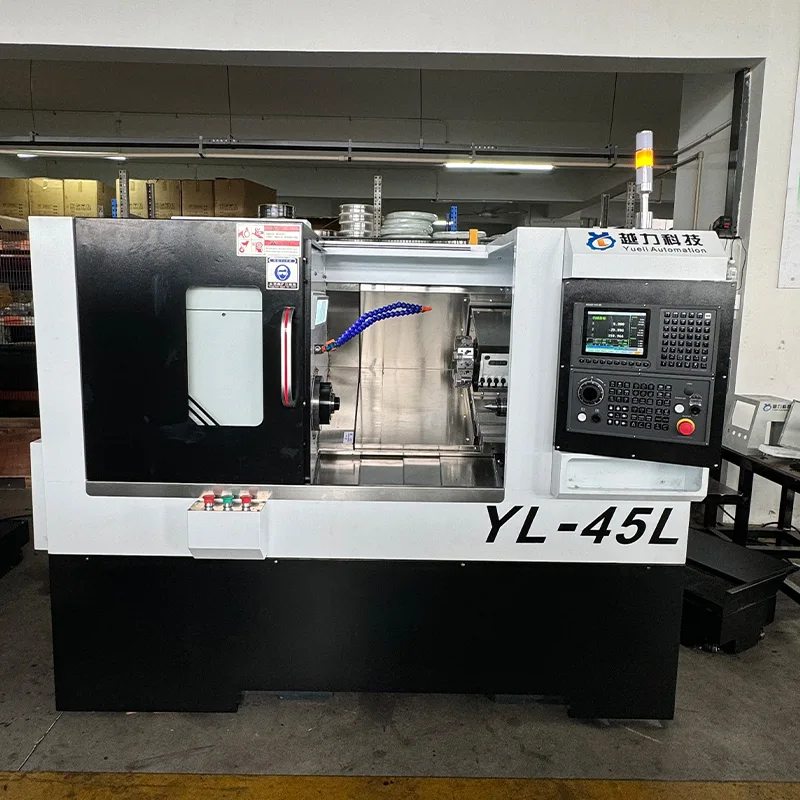

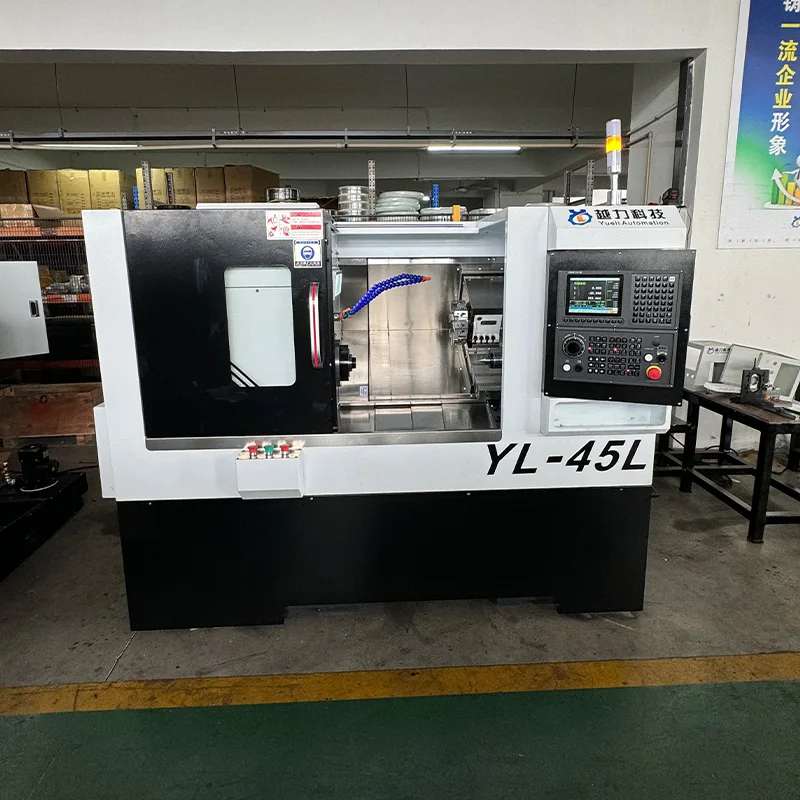

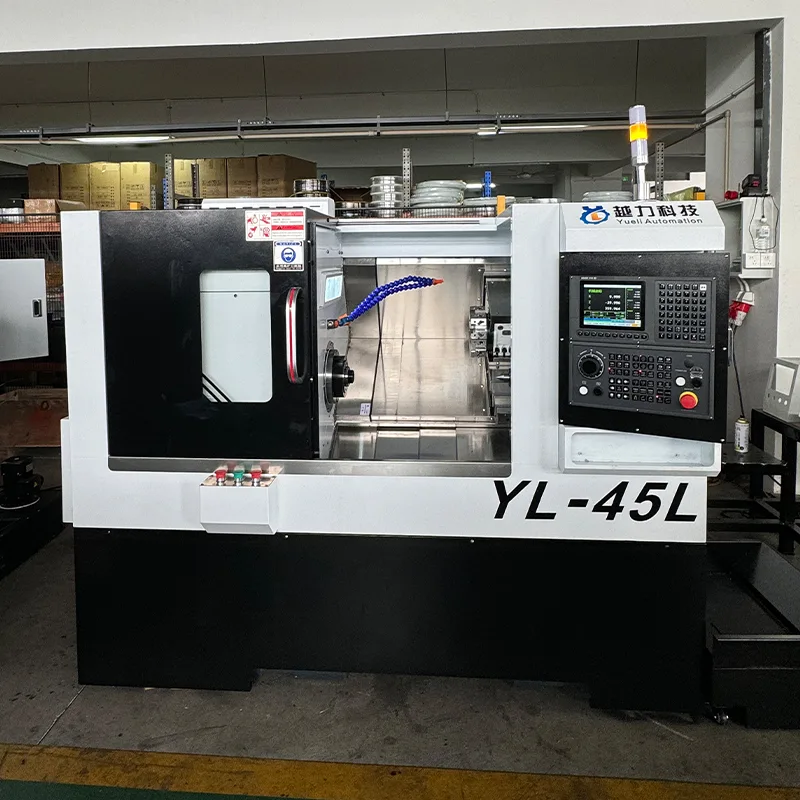

Torno CNC de base inclinada com torre servo e cabeçote móvel (modelo YL-45L) é produzido pela Quanzhou Yueli Automation Equipment Co., Ltd. A máquina apresenta um design de base inclinada de 30 graus com uma torre servo de 63 para ferramentas. É equipado com sistema CNC FANUC Oi-TF PLUS (5), parafusos de esfera de precisão Japan THK de 32 mm e guias de rolos lineares de precisão de 30 mm, proporcionando desempenho de usinagem estável e preciso. A velocidade do fuso varia de 0 a 5000 RPM com um motor de fuso Huahong de 7,5KW. A máquina possui um contra-ponto de guia linear com propulsão hidráulica, o curso do contra-ponto é de 500 mm e o cone do contra-ponto é MT4. O diâmetro máximo de torneamento é de 375 mm e o comprimento máximo de usinagem é de 380 mm com mandril.

Especificações Técnicas

Os seguintes parâmetros técnicos se aplicam ao Torno CNC Slant Bed com Servo Torre e Cabeçote Móvel.

Configuração principal

O Torno CNC Slant Bed com Servo Torre e Cabeçote Móvel está equipado com os seguintes componentes principais.

Acessórios padrão

Os seguintes acessórios estão incluídos com o Torno CNC Slant Bed com Servo Torre e Cabeçote Móvel.

Estrutura da máquina e principais recursos

O Torno CNC Slant Bed com Servo Torre e Cabeçote Móvel incorpora os seguintes recursos estruturais e de desempenho.

· Base: Design de base inclinada de 30 graus para rigidez e fluxo eficiente de cavacos.

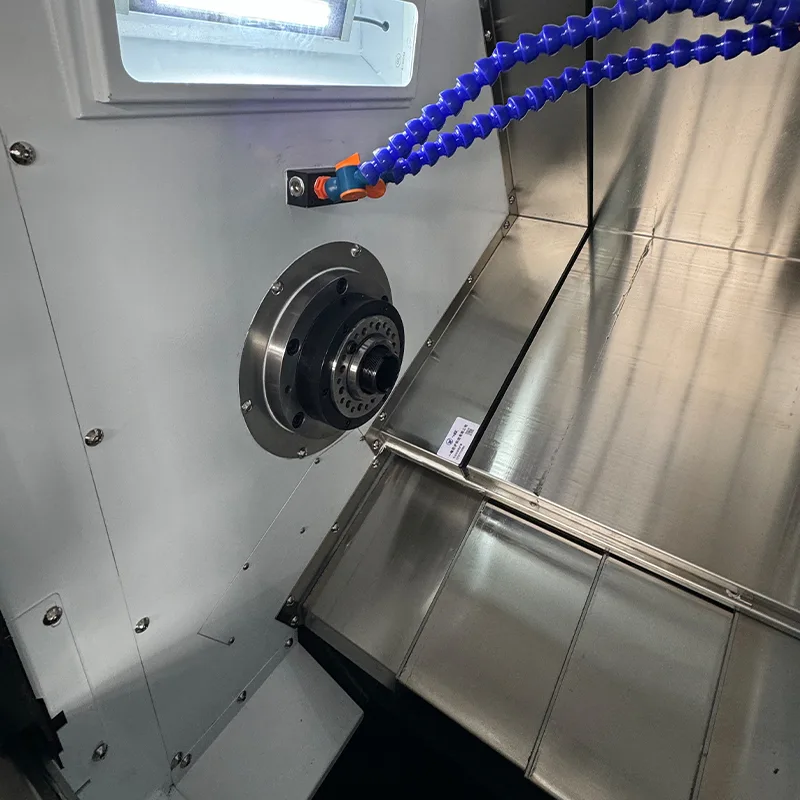

· Fuso: Conjunto de fuso de precisão de cartucho com rolamentos NSK do Japão. Fuso modelo A2-5 com 170mm de diâmetro. Faixa de velocidade 0-5000 RPM.

· Guias: Guias de rolos lineares de precisão Japan THK 30mm. Eixo X com 4 blocos padrão, eixo Z com 4 blocos estendidos.

· Fusos de esferas: Fusos de esferas de precisão Japan THK de 32 mm com passo de 10 mm para os eixos X e Z.

· Ferramental: 63 torres servo para troca automática de ferramentas.

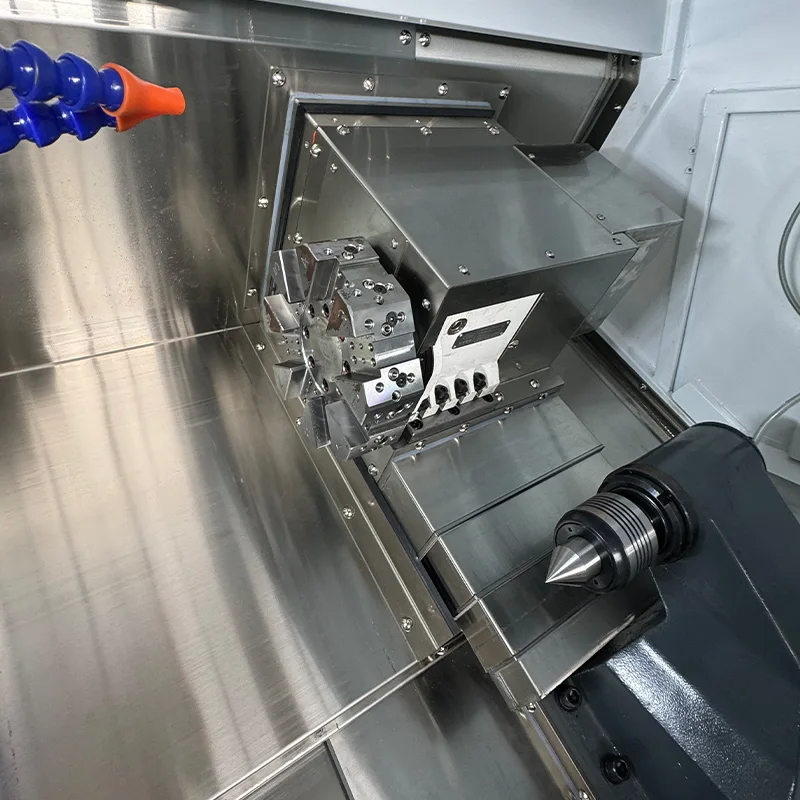

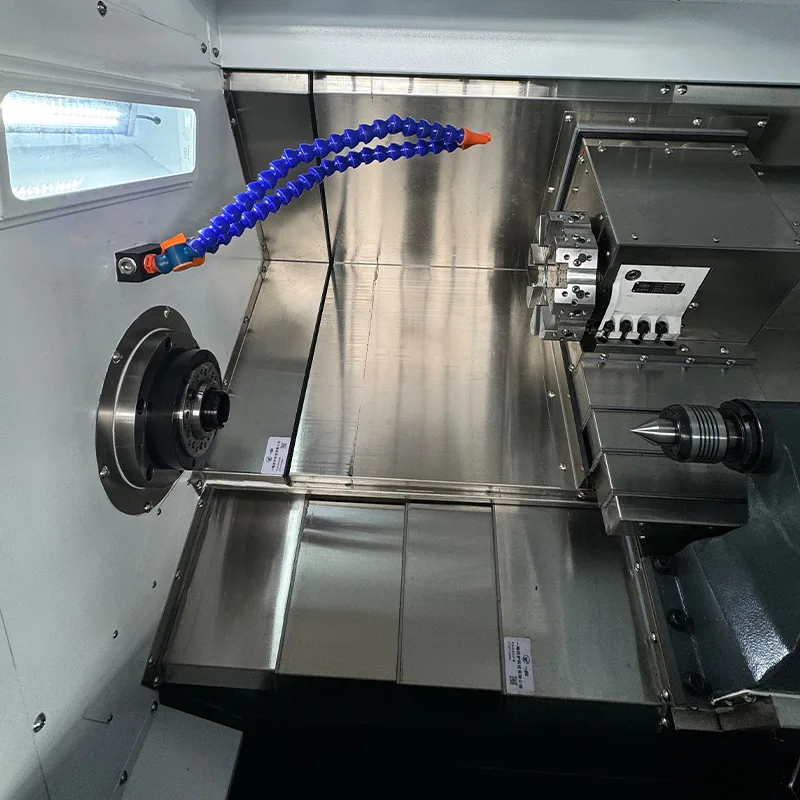

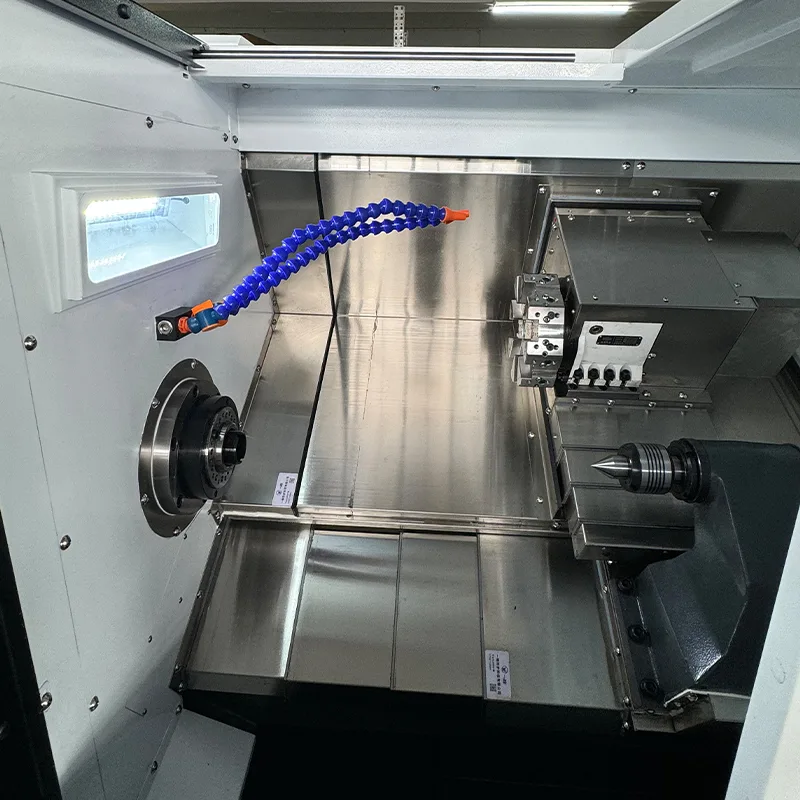

· Cabeçote móvel: Cabeçote móvel guia linear com propulsão hidráulica. Curso do cabeçote móvel 500 mm. Cabeçote móvel cônico MT4.

· Conexões do Motor: Motor principal com acionamento por correia, motores X e Z com acionamento direto.

Informações sobre pedidos

Os seguintes preços e detalhes de pedido se aplicam ao torno CNC de base inclinada com torre servo e cabeçote móvel.

· Nome do produto: Torno CNC de base inclinada (tipo torre de ferramenta)

· Modelo: YL-45L

· Condições de pagamento: depósito de 30%, saldo antes do envio

· Garantia: 1 ano para peças (excluindo danos causados ​​pelo homem)

· Imposto: 13% de IVA incluído

· Frete: Incluído

Perguntas frequentes

Qual é o sistema de controle deste torno CNC de base inclinada?

O torno CNC de base inclinada utiliza o sistema CNC FANUC Oi-TF PLUS (5) com servo motores FANUC e unidades para os eixos X e Z.

Quais são os deslocamentos dos eixos X e Z desta máquina?

O deslocamento do eixo X é de 200 mm e o deslocamento do eixo Z é de 460 mm. Qual é a velocidade do fuso e a potência do motor do fuso?

A faixa de velocidade do fuso é de 0 a 5000 RPM e a potência do motor do fuso é de 7,5 kW da Huahong.

Que tipo de base e ferramentas esta máquina possui?

A máquina possui uma base inclinada de 30 graus com uma torre de 63 servos para troca automática de ferramentas.

Quais são as especificações das guias e dos parafusos de esferas?

Os eixos X e Z usam parafusos de esferas de precisão de 32 mm e guias de rolos lineares de precisão de 30 mm, ambos do Japão THK.

Qual é o peso e as dimensões deste torno CNC?

As dimensões da máquina são 1875×1021×1263mm e o peso é de aproximadamente 1,8 toneladas.

Que tipo de cabeçote móvel a máquina possui?

A máquina possui um contra-ponto de guia linear com propulsão hidráulica, o curso do contra-ponto é de 500 mm e o cone do contra-ponto é MT4.
