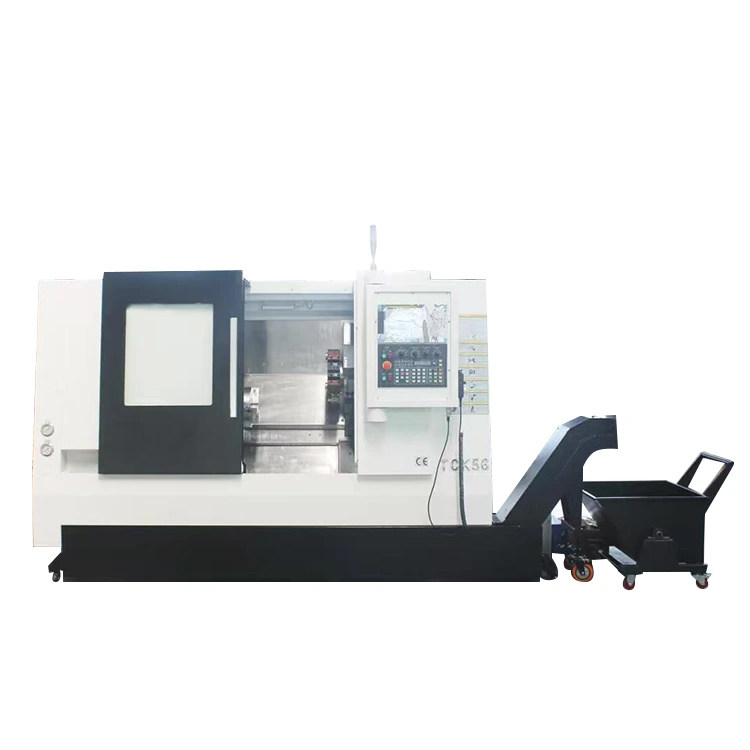

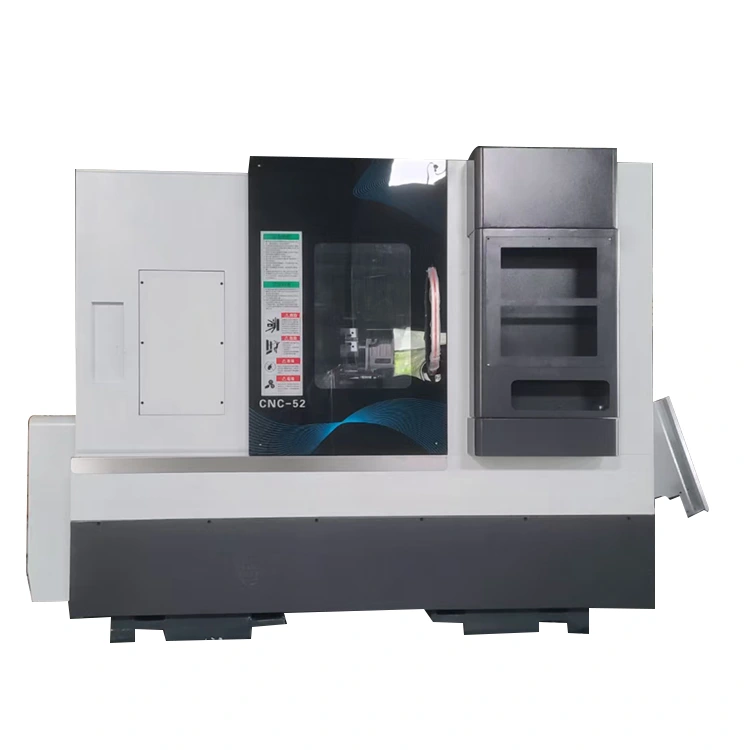

Centro de torneamento-fresamento CNC com cabeçote móvel

NÃO.NomeUnidadeEspecificaçõesObservação1Dimensão do tampo da mesa deslizantemilímetros450*340 2Curso máximo do eixo zmilímetros600 3Curso máximo do eixo Xmilímetros300 4Diâmetro máximo de giromilímetros650 5Diatância do fuso ......

Modelo:YL-52Y

Enviar consulta

Descrição do produto

NÃO.	Nome	Unidade	Especificações	Observação
1	Dimensão do tampo da mesa deslizante	milímetros	450*340
2	Curso máximo do eixo z	milímetros	600
3	Curso máximo do eixo X	milímetros	300
4	Diâmetro máximo de giro	milímetros	650
5	Diatância do fuso ao tampo da mesa deslizante	milímetros	170
6	Distância do centro do fuso ao solo	milímetros	1100
7	Comprimento máximo de usinagem	milímetros	475	Tomando a torre motorizada NF80-170-BMT55-12T como exemplo
8	Diâmetro de giro MÁX.	milímetros	500	Tomando a torre motorizada NF80-170-BMT55-12T como exemplo
9	Modelo do fuso (diâmetro do fuso)	milímetros	A2-6（200）
10	Velocidade do fuso	RPM	0-4000
11	Especificações do parafuso esférico X、Z		3210/4010	Parafuso de esfera japonês THK, classe C3
12	Trilho de guia linear do eixo X		Rolo Taiwan HIWIN classe p,Tamanho 35	4 controles deslizantes tipo padrão
13	Trilho de guia linear do eixo Z		Rolo Taiwan HIWIN classe p tamanho 35	4 controles deslizantes - controles deslizantes de comprimento estendido
14	Método de conexão do motor X.Z principal		Correia dentada/Acionamento direto/Acionamento direto
15	X.Z. Flange / espigão do motor do cabeçote móvel	milímetros	130/110
16	Tamanho da máquina	milímetros	241512571270
17	Peso líquido da máquina	KG	3.800kg	Com proteção interna e externa

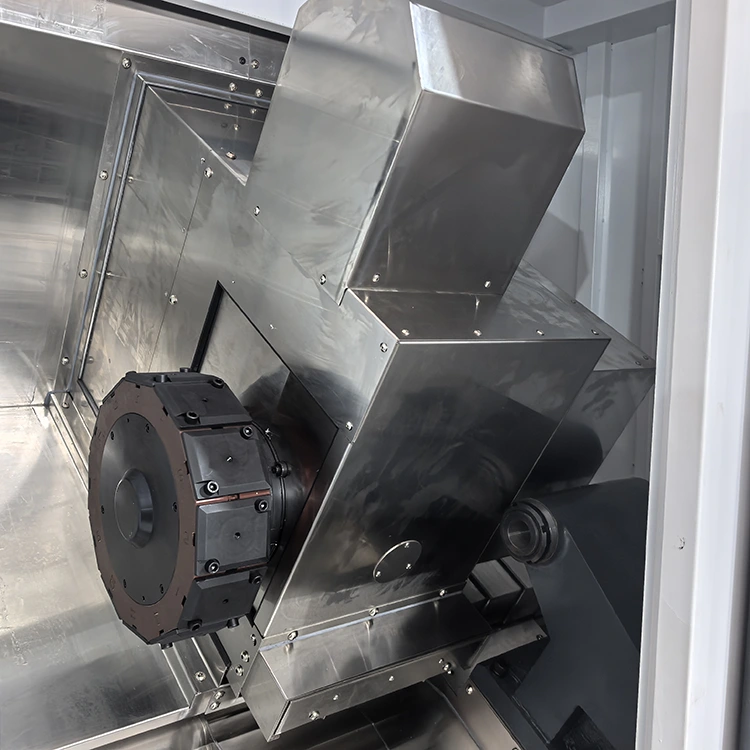

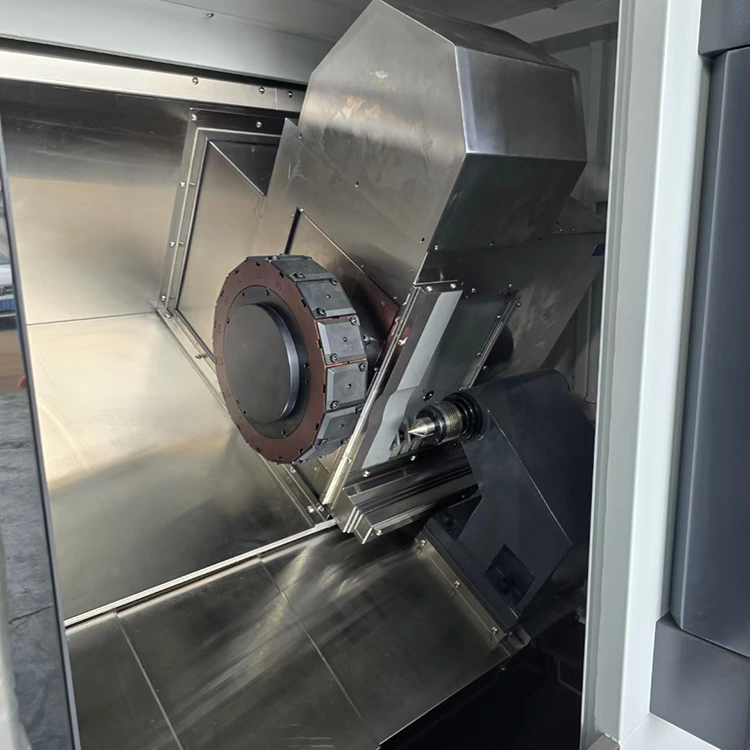

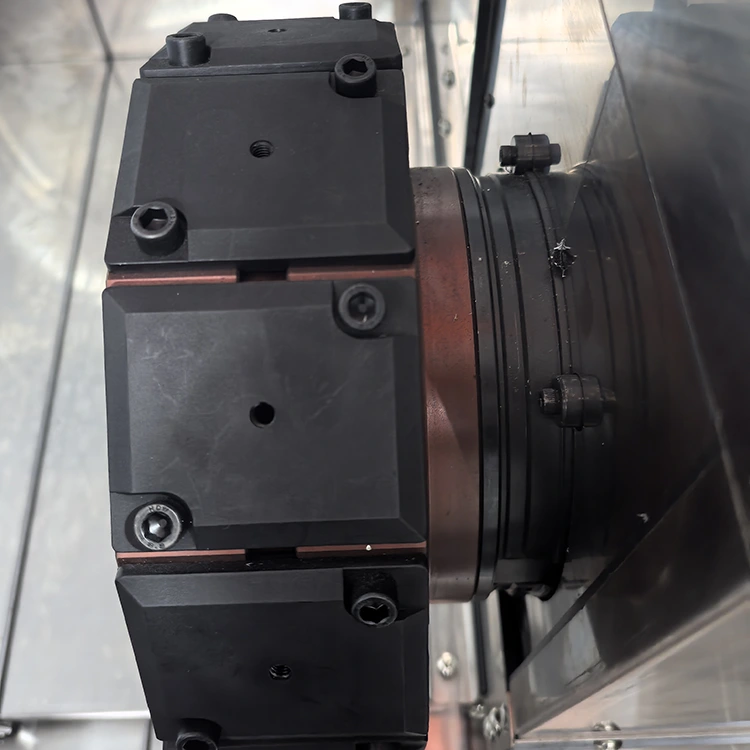

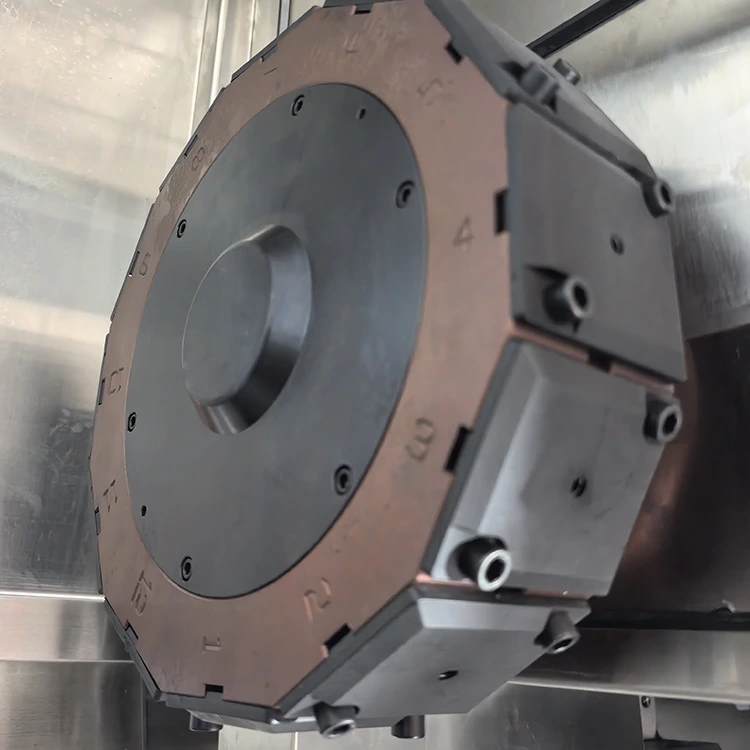

18	Método de instalação de ferramenta		Torre de potência 170-BMT55

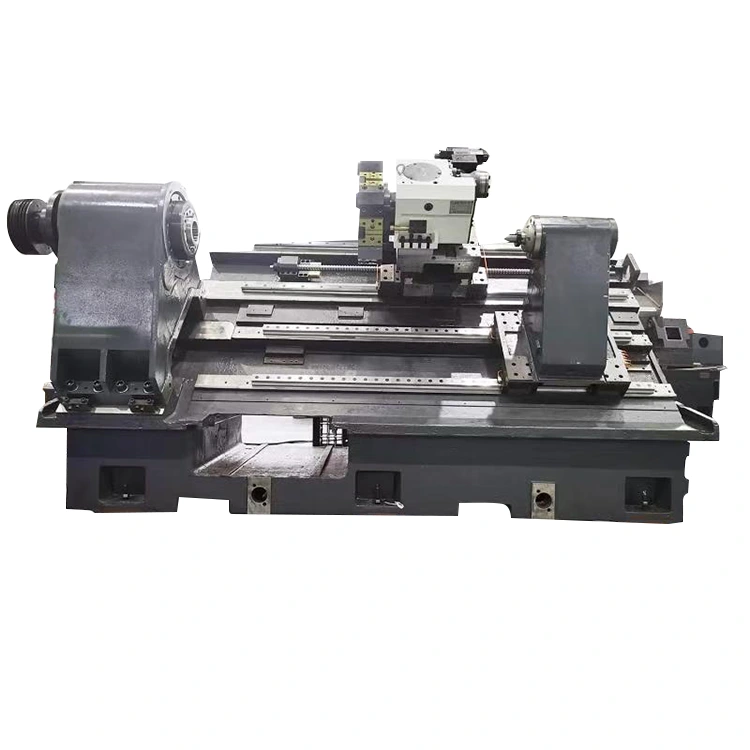

19	Tipo e inclinação da base da máquina		Cama inclinada de 30 graus
20	Contraponto		Cabeçote móvel guia linear
21	Método de avanço do cabeçote móvel		Propulsão hidráulica e servopropulsão	Centro de cabeçote móvel hidráulico equipado de série
22	Curso máximo do contraponto		600
23	Comprimento mínimo de projeção do contraponto		30mm
24	Modelo central do cabeçote móvel		MT5

Configuração do modelo
Nome	Local de origem/especificação	Nome	Local de origem/Especificação
Sistema CNC	TOSSE	Servo motores do eixo X/Z+Drives	Delta
32 Parafuso de esfera de precisão	THK (Japão)	Motor de fuso	Huahong 7.5KW
Guia de rolos lineares de precisão 30	HIWIN (Taiwan, China)	Cilindro rotativo hidráulico	TAIWAN
Unidade de fuso de precisão cilíndrica	Rolamentos NSK (Japão)	legal	750W
Estação hidráulica	Taiwan	Cabeça de força	3 estações 11.4N
Acessórios aleatórios
Nome	Modelo/especificação	Nome	Modelo/especificação
Pinça (para fixação de material)	1 peça (fornecida com máquina)	Poste de ferramenta de torneamento Poste de ferramenta de perfuração	3 unidades/2 unidades
Haste da ferramenta de perfuração	2 unidades de hastes de extensão ER20A	Chave hexagonal	1 conjunto
