Modelo:YL-45L

Enviar consulta

Descrição do produto

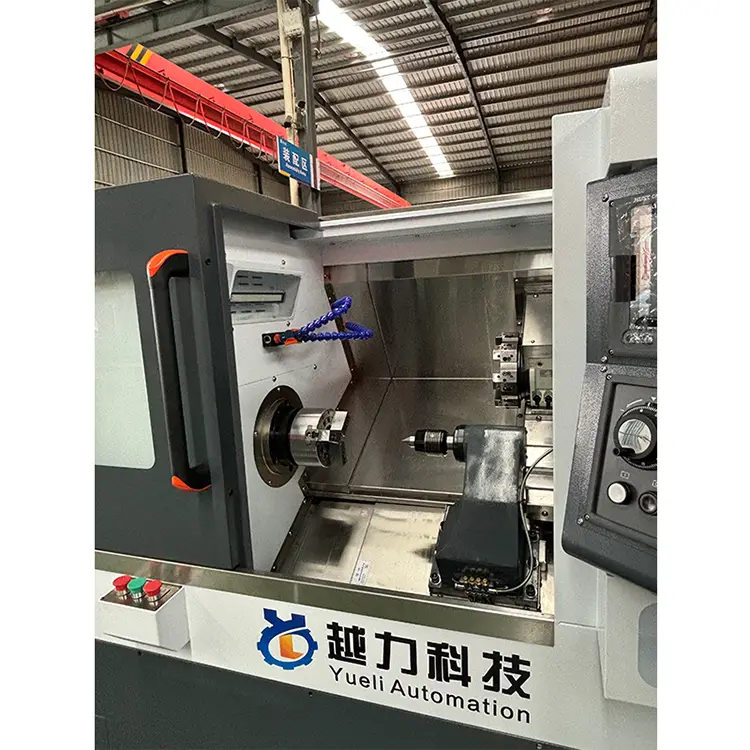

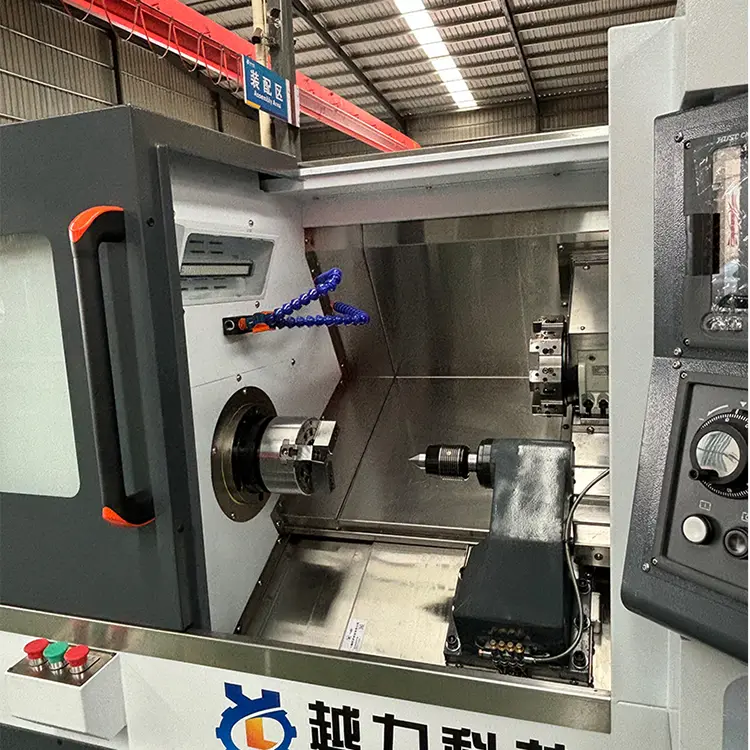

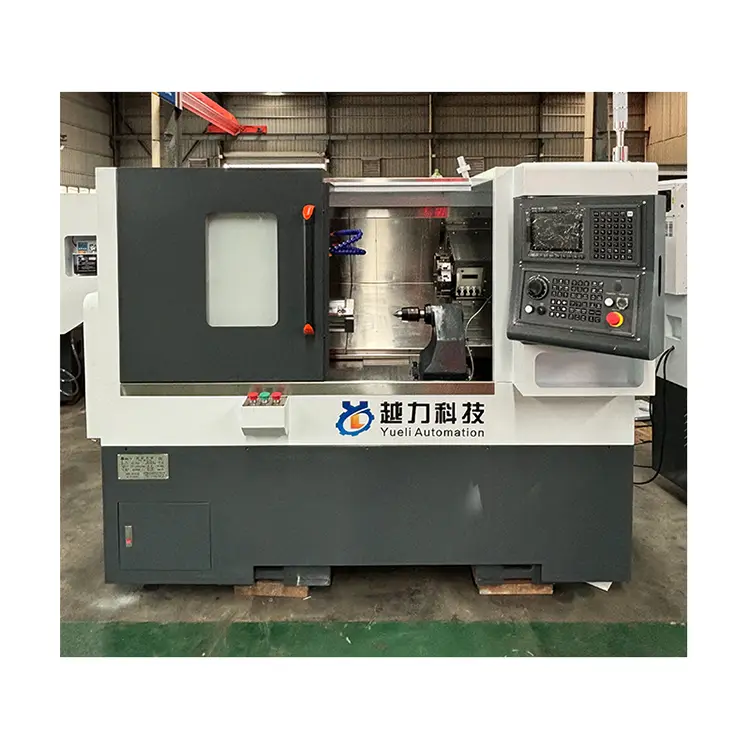

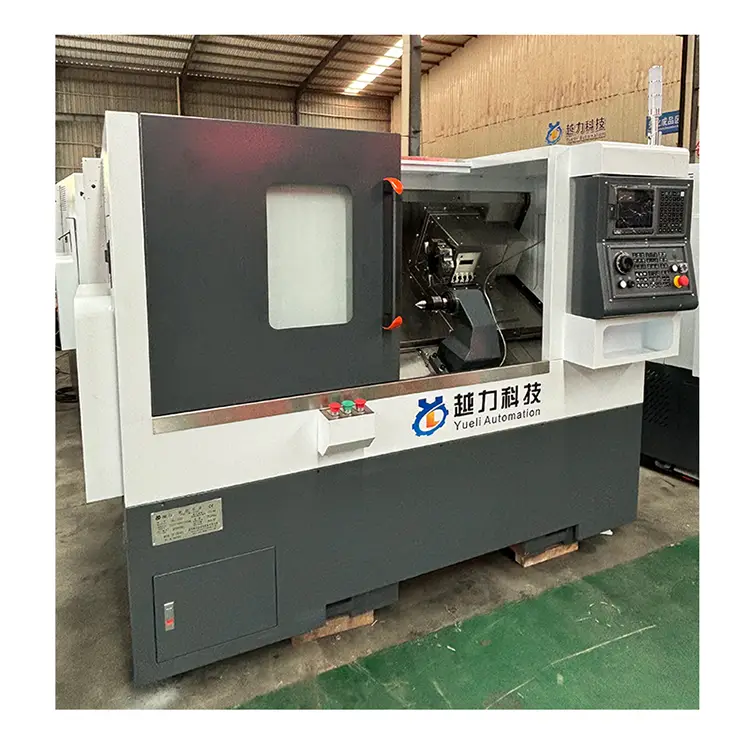

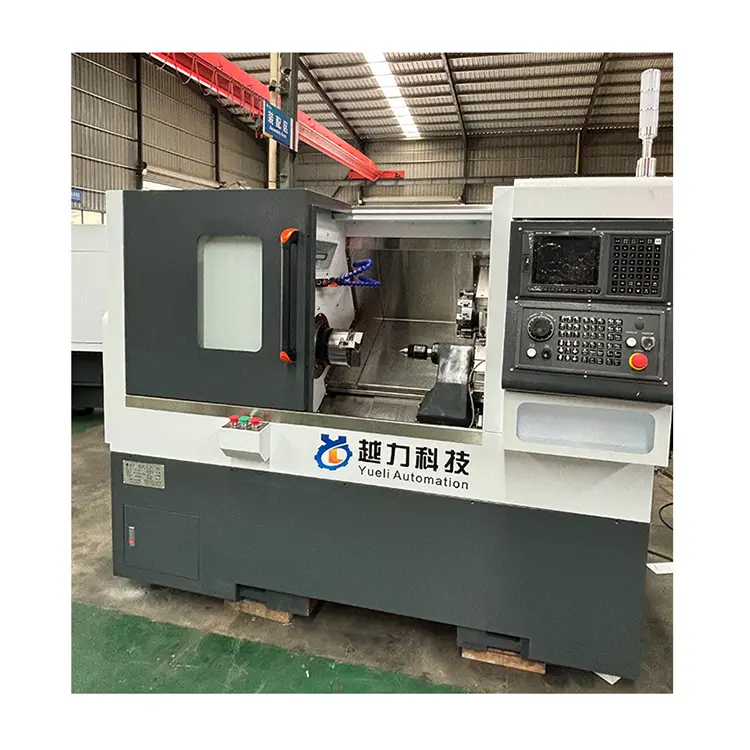

Torno CNC de cauda HL-45L

Número de série	Projeto	Unidade	Especificações (dimensões)	Observações
1	O tamanho da bancada da placa de arrasto	mm	300*260
2	Viagem do eixo Z.	mm	460
3	Viagem do eixo x	mm	200
4	Rotação máxima	mm	450
5	A distância do centro do eixo principal à superfície da mesa da placa de arrasto	mm	63
6	A distância do chão ao centro do eixo principal	mm	1050
7	Comprimento máximo de processamento	mm	380 (incluindo Chuck)	Pegue a torre Acer LQ63/80-220-8T como exemplo
8	Diâmetro máximo de giro	mm	375	Pegue a torre Acer LQ63/80-220-8T como exemplo
9	Modelo do eixo (diâmetro do eixo)	mm	A2-5 (170)
10	Velocidade do eixo	RPM	0-5000
11	Especificações do parafuso de bola x.z		3210/3210
12	Especificação de x Rail guia		30 rolos	4 slider-normal
13	Z Especificação do Rail Guide		30 rolos	4 alongamento de controle deslizante
14	Método de conexão do motor principal x.z		Fita de sincronização / conexão direta / conexão direta
15	X.Z Flange/pare do motor	mm	130/110

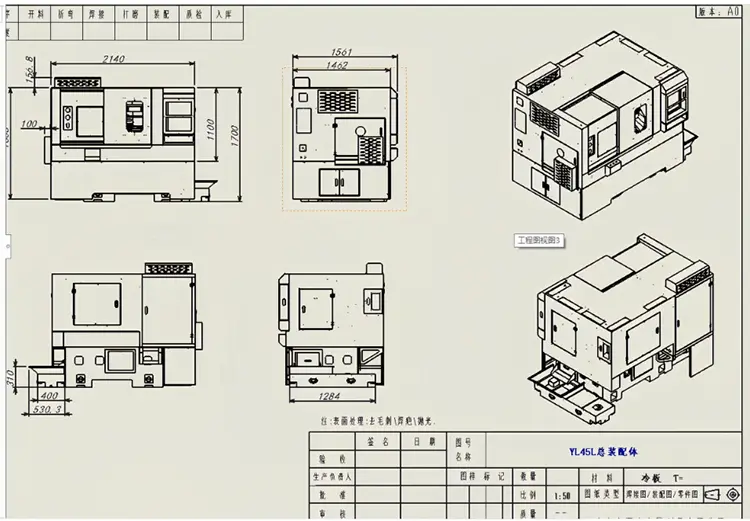

16	Dimensões da máquina óptica (comprimento, largura, altura)	mm	187510211263
17	Peso	tonelada	Cerca de 1,8t	Não contém o eixo da torre da ferramenta de capa interna e externa
18	Método de carregamento da faca		63 Servo Turret

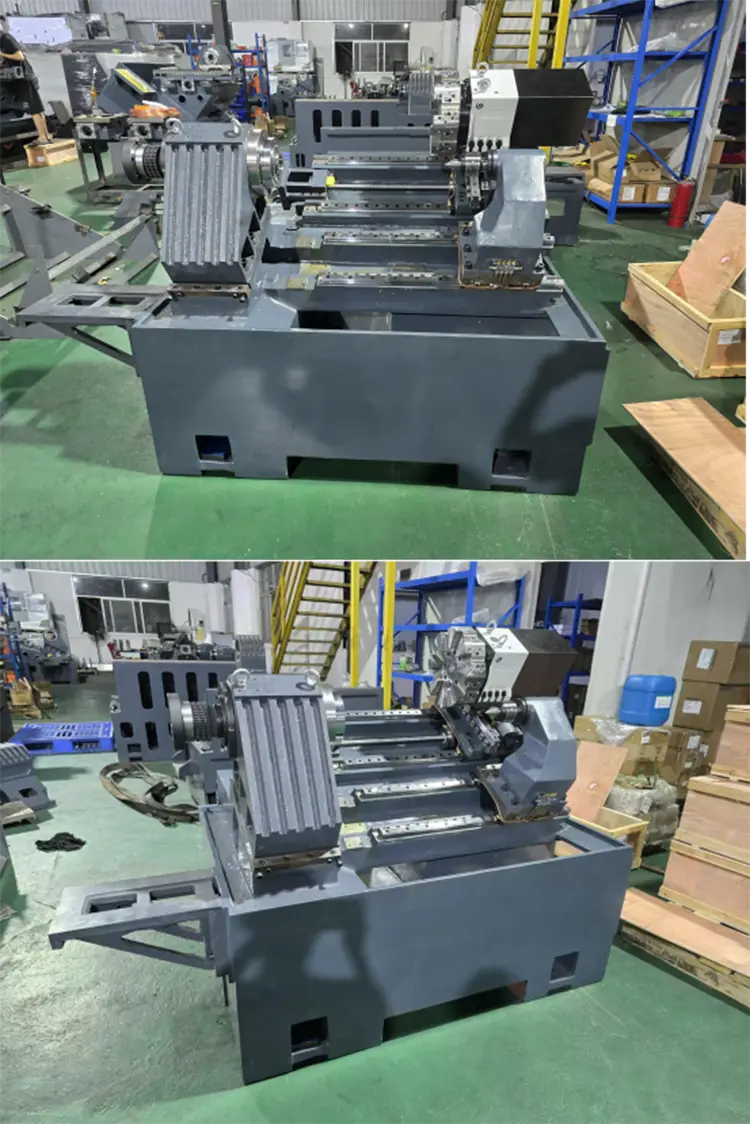

19	A forma e inclinação da cama		A cama está inclinada a 30 graus

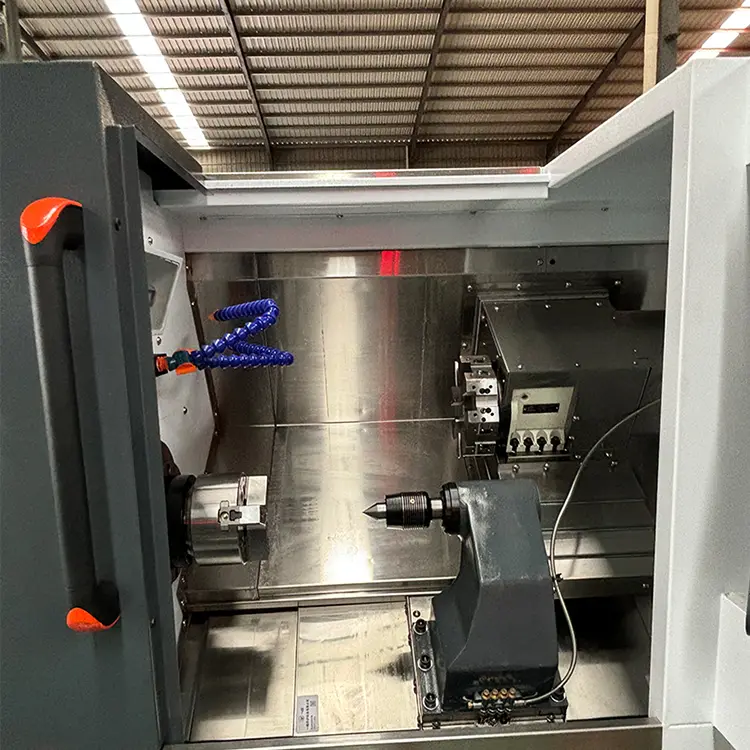

20	Tailseat		Assento da cauda da haste de fio
21	Método de propulsão do banco de taileset		alimentação hidráulica
22	Itinerário do assento da cauda		500

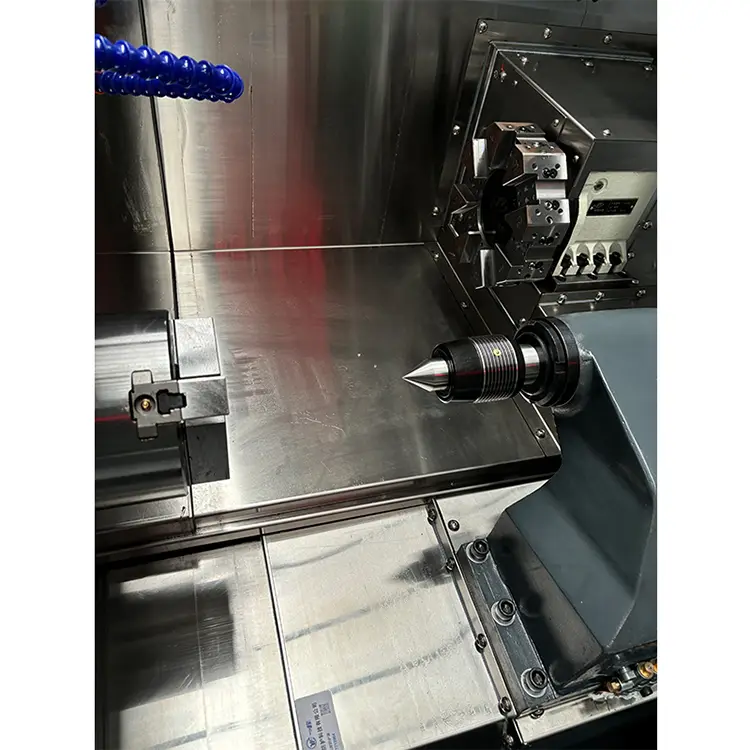

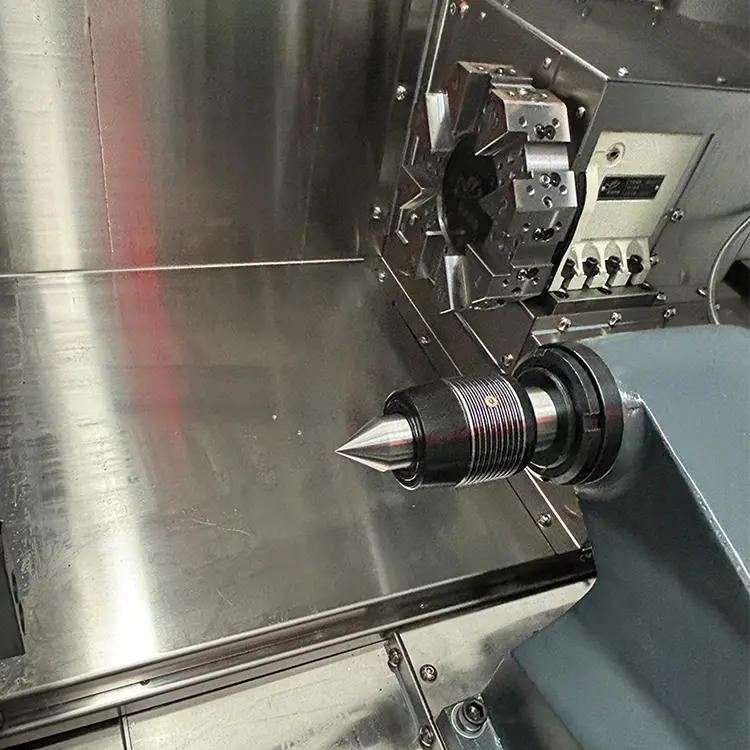

23	Modelo de cauda		Sparrow 4

Configuração do modelo
nome de uma parte	Local de origem/especificação	nome de uma parte	Local de origem/especificação
Sistema de controle numérico	Fanucoi-tfplus (5)	X e Z Eixo servo motor + acionamento	Fanucoi
32 parafuso de bola de precisão	Japão Thk	Motor do eixo principal	Huarong 7.5kw
30 trilho de rolo linear de precisão	Japão Thk	Cilindro rotativo hidráulico	Taiwan
Conjunto do eixo de precisão tubular	NSK rolamento, Japão	resfriamento	750W
Estação de pressão hidráulica	Taiwan	cabeça de força	3 Estações de trabalho 11.4n
Apêndice aleatório
nome de uma parte	Modelo/especificação	nome de uma parte	Modelo/especificação
Grampos elásticos (para materiais de retenção)	1 (aleatório)	Porta -ferramenta de carro, suporte para ferramentas de perfuração	Titular de ferramentas de carro 3, dois titulares de ferramentas de perfuração
Tubo de perfuração	ER20A tem duas hastes longas	Allen Key	1 conjunto
