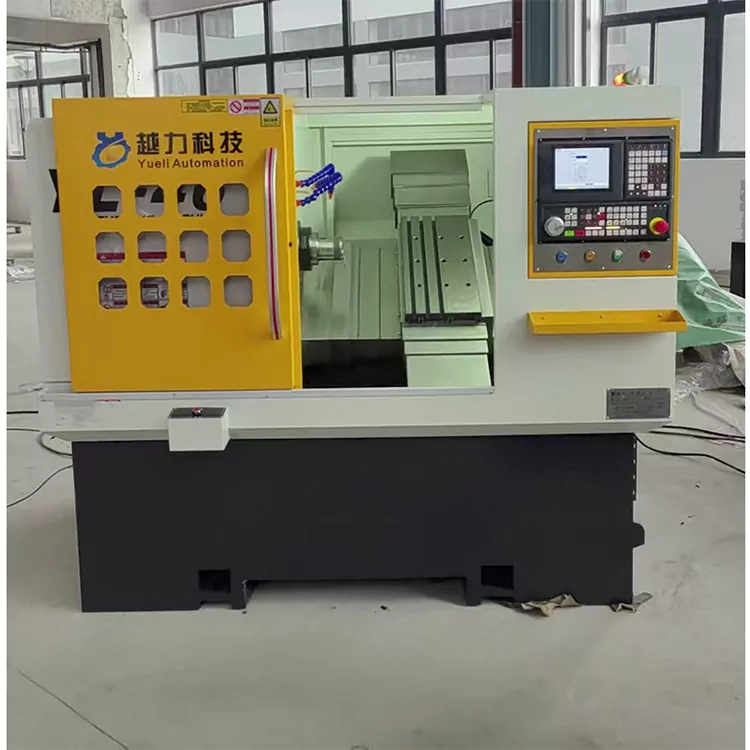

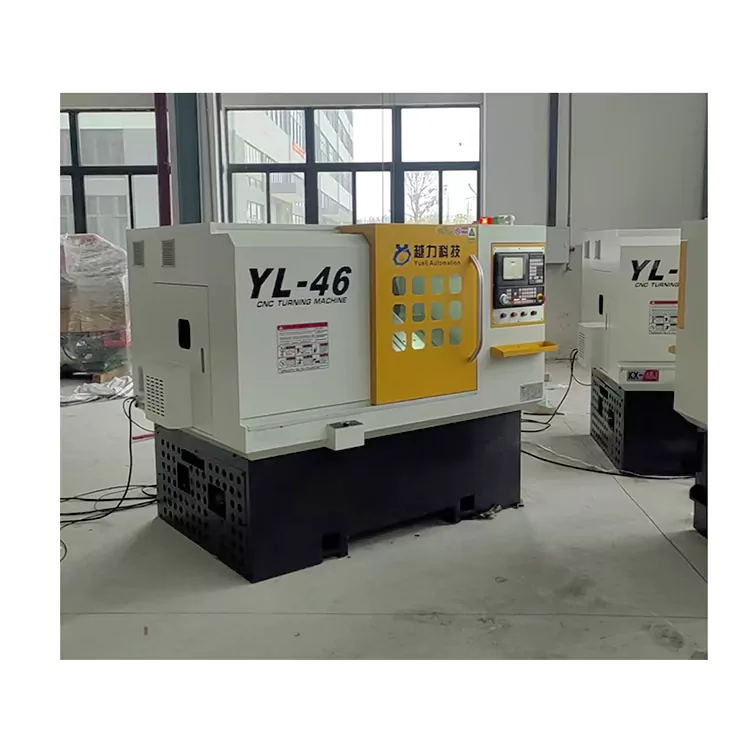

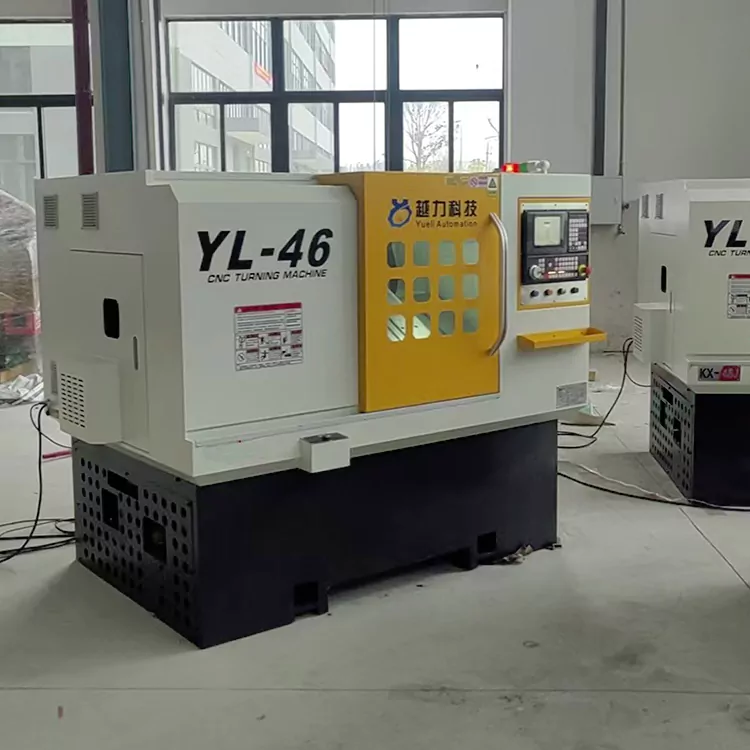

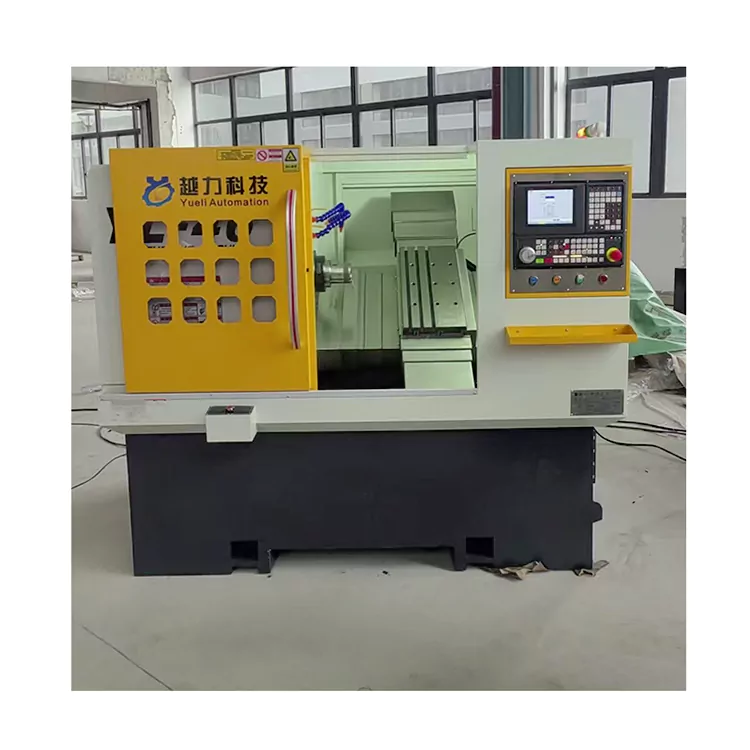

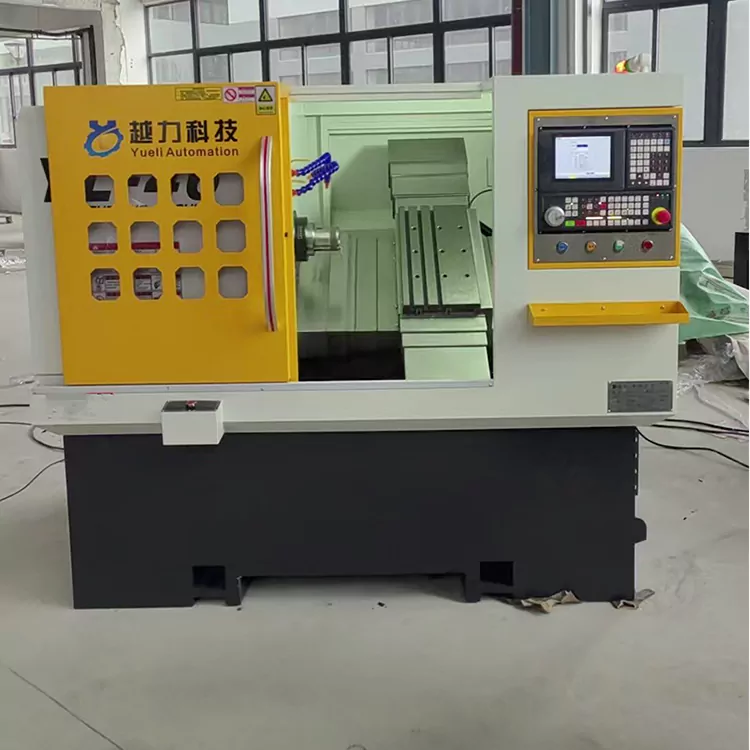

É adequado para a produção em massa de cobre, ferro, alumínio, barra de aço inoxidável a 35 mm e produção automática em massa de peças de forjamento e outros pellets em 50 mm. Com várias tecnologias patenteadas, como alta rigidez e estrutura anti-deformação, é adequado para processamento de produtos com uma quantidade de corte unilateral dentro de 2 mm, tolerância à precisão dentro de ± 0,01 mm e grau de acabamento de 1,6. Amplamente utilizado na atualização de tornos de CNC hard rodoviários, tornos automáticos e tornos hidráulicos, para obter produção automatizada para economizar custos de mão -de -obra e melhorar a qualidade do produto.
Projeto | Parâmetros técnicos | Valor máximo |
Através do diâmetro do orifício | Phi é 35 mm | Phi é 36mm |
Tolerância à precisão | +/- 0,01mm | |
Acabamento de acabamento | 1.6 RA | |
Quantidade de corte lateral | 2mm | 3mm |
Velocidade do eixo | 3500r/min | 4000r/min |
Diâmetro do aperto de partículas | Phi é 40 mm | Phi 50mm |
Comprimento de usinagem | 230mm | |
AVC do eixo x | 600 mm | |
Golpe de eixo z | 230mm | |
Velocidade de mudança rápida | 20m/min | 30m/min |
Diâmetro da rotatória | Phi 350 mm | |
O centro do descanso da ferramenta é alto | 40mm | |
Terminação de comprimento com contraforte | 120mm | |
Especificações da faca quadrada | 16mm | |
Especificação mecânica | Faturas | |
Especificações | Parâmetros | Marca |

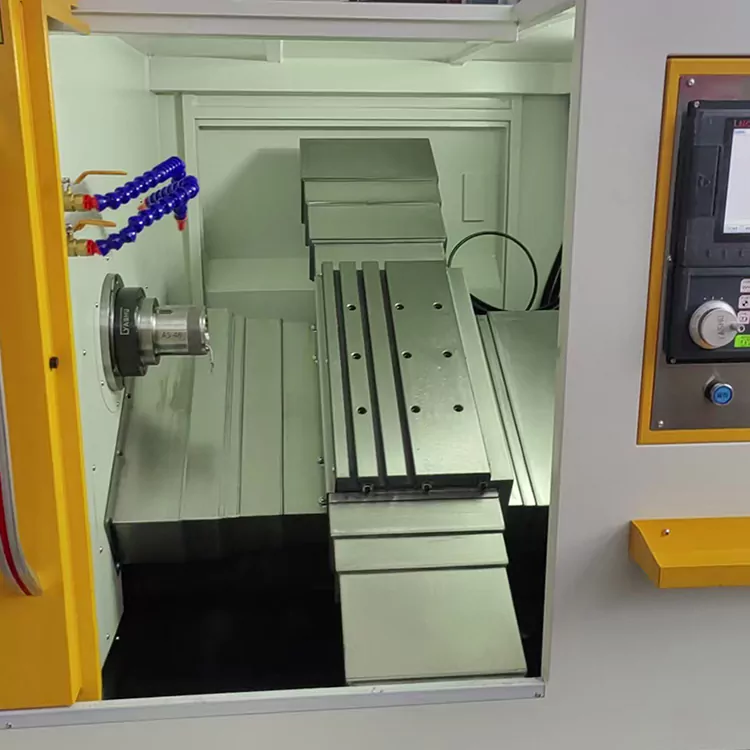

Forma da cama | Cama inclinada de 30 ° | |
Forma de cortador | Faca de fila | |
Formulário de guia | 25 guia linear | Taiwan |
Haste de parafuso | Moagem de 25 bola Grau de precisão |
Taiwan |
Unidade do eixo | Eixo de unidade de rolamento emparelhado em alta velocidade em alta velocidade | Wuxi dois eixos (consequência) |
Formulário do nariz do eixo | A2-4 | |
Forma base | Suporte de patente anti-deformação pesado | Autodesenável |
Altura central do solo para eixo | 1080mm |
