Máquina composta de quatro estações

Máquina composta de quatro estações de alta qualidade fabricada na China. YueLi é fabricante e fornecedor de máquina composta de quatro estações na China.

Enviar consulta

Descrição do produto

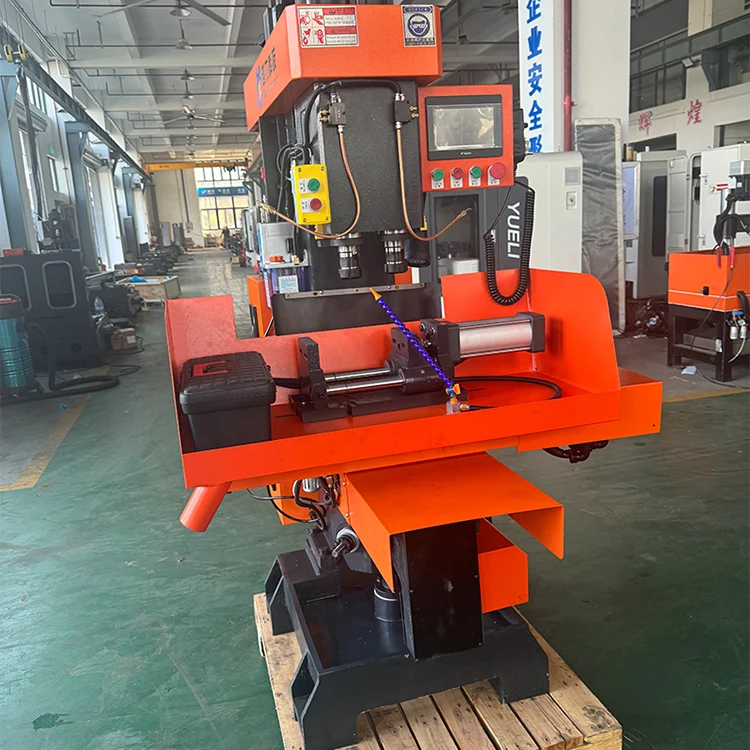

Máquina CNC de perfuração de fuso duplo e rosqueamento composto

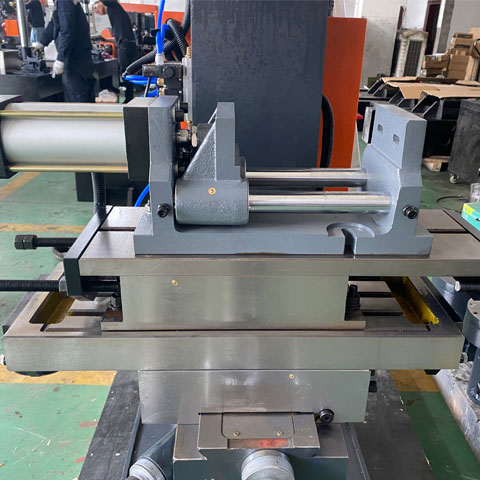

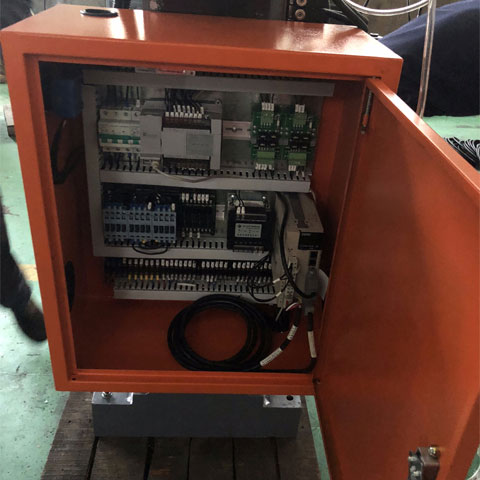

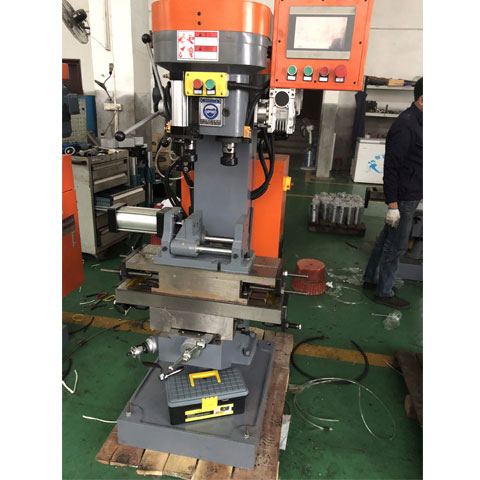

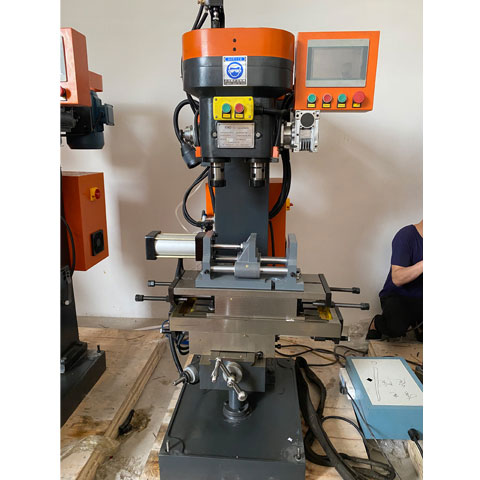

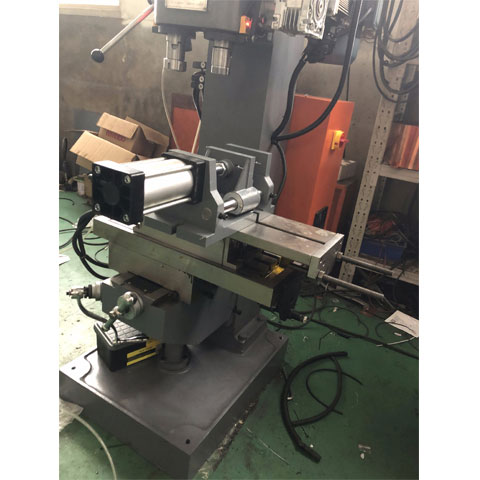

Descrição e fotos do equipamento

Máquina composta de quatro estações de qualidade de venda quente com preço baixo fabricada na China. YueLi é fabricante e fornecedor de máquina composta de quatro estações na China.

Uma fixação, processando dois furos ao mesmo tempo, a distância máxima do furo de processamento de 170 mm (como o processamento de 210 mm precisa ser personalizado), o fluxo do processo: Faça o primeiro furo - mova o cilindro da mesa para a esquerda - faça o segundo furo - deslize o cilindro para a esquerda - deslize o cilindro para a direita - bata no segundo dente - o cilindro da mesa mova para o eixo da broca (de volta ao lugar) - prenda - faça um ciclo novamente.

Parâmetro técnico

NÃO.	Nome do item	Especificações	Observação
1	Curso máximo do eixo X (pneumático)	160
2	Curso máximo do eixo Y (manual)	120
4	Curso máximo do fuso de perfuração	110
5	Curso máximo do fuso de rosqueamento	100
6	O espaçamento do fuso	150
8	Espaçamento entre a face final do fuso e a mesa de trabalho	260/580
11	Conicidade do fuso # Conicidade do fuso	NT30（7:24/30#）
12	Diâmetro máximo de perfuração	F32
15	Diâmetro máximo de rosqueamento	F32
16	Z1 Velocidade do eixo (perfuração)	0-1420
17	Velocidade do eixo Z2 (rosqueamento)	0-1420
18	Potência do motor do fuso	3kW/4P
22	Tamanho externo: comprimento×largura×altura	1200×610×1500MM
23	Peso líquido da máquina	700KG
