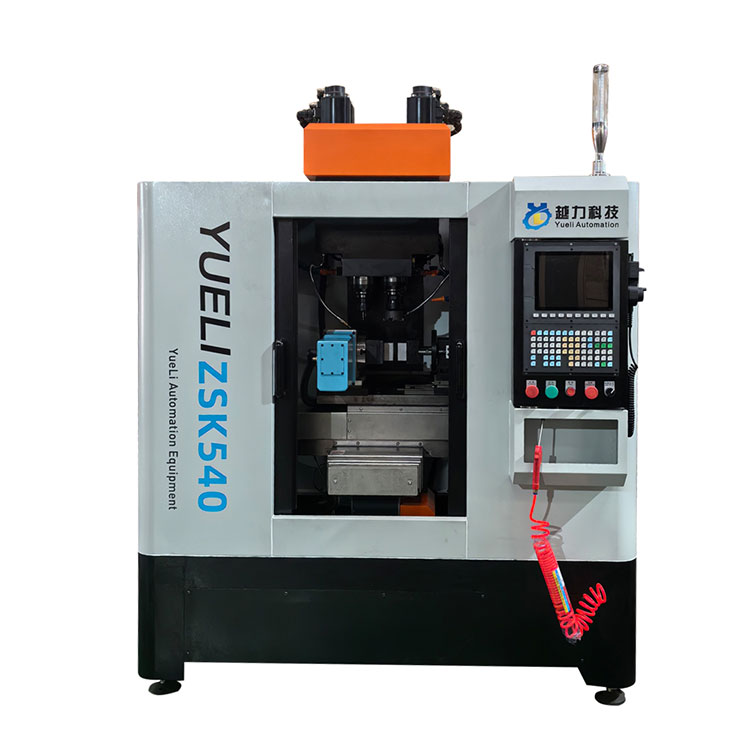

Centro de usinagem vertical de quatro eixos

YueLi é um dos fabricantes e fornecedores profissionais de centros de usinagem verticais de quatro eixos na China. Sistema CNC HUST; interface homem-máquina com tela sensível ao toque, diálogo amigável, programação intuitiva e fácil operação. Pessoas comuns podem aprender isso rapidamente.

Enviar consulta

Descrição do produto

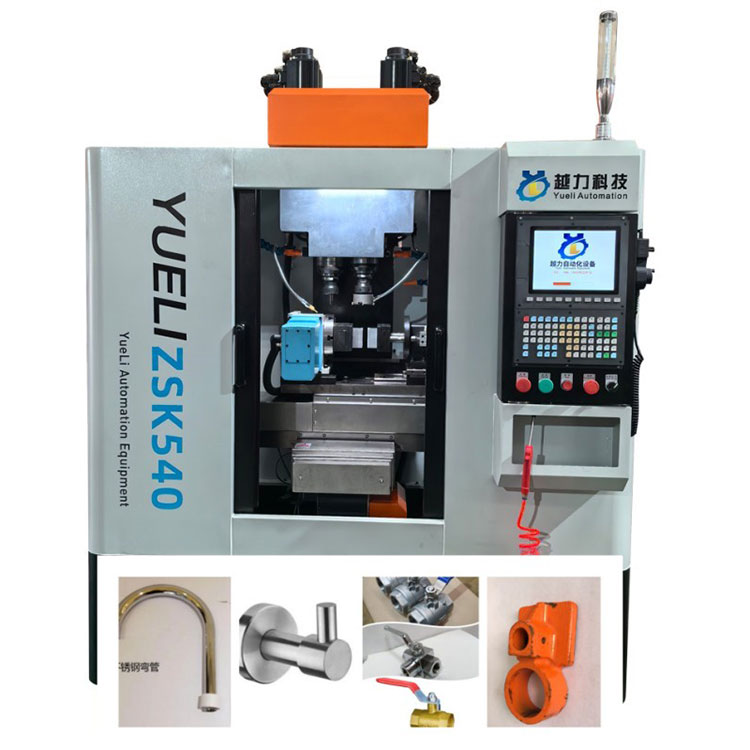

Centro de usinagem vertical de quatro eixos (para válvulas, encanamentos, chuveiros)



Visão geral da função do centro de usinagem vertical de quatro eixos:


Sistema CNC HUST; interface homem-máquina com tela sensível ao toque, diálogo amigável, programação intuitiva e fácil operação. Pessoas comuns podem aprender isso rapidamente.

As funções do CNC de quatro eixos são: todos os quatro eixos podem perfurar, rosquear, fresar e pratear a alimentação do parafuso esférico. É equipado com um servo motor principal de 5,5KW para realizar o rosqueamento rígido do sistema. Ele vem com um conversor de frequência e pode ser contínuo. A regulação da velocidade também garante a precisão do processamento.

Componentes pneumáticos importados da Coreia do Sul.

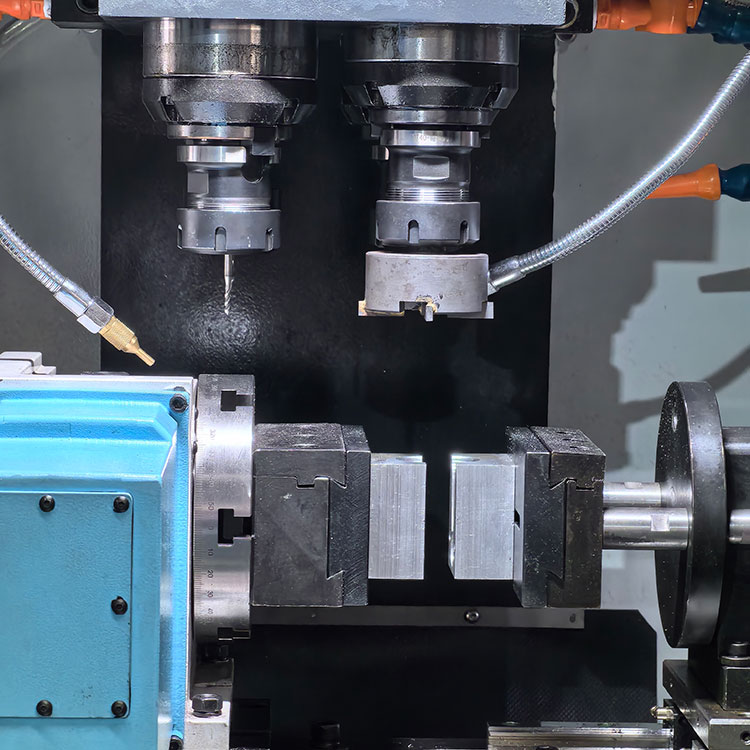

com a mesa giratória do quarto eixo, pode completar diferentes planos de perfuração, rosqueamento, fresagem e tecnologia de gancho

A bancada de trabalho e o suporte intermediário são equipados com medidores de fio prateados e parafusos de rolo para obter cortes pesados.

Posicionamento controlado digitalmente, precisão de posicionamento de alta repetibilidade e velocidade rápida de ajuste da ferramenta.

A operação é conveniente e rápida, permitindo que uma pessoa tenha várias máquinas, reduzindo bastante os custos e a intensidade do trabalho.

Equipado com uma capa protetora totalmente fechada para manter a oficina limpa e arrumada


Parâmetros mecânicos:



Especificação de nome

50 trilho linear de quatro eixos

nome do parâmetro

ZSK 540

Curso máximo do eixo X (parafuso) mm

400mm

Curso máximo do eixo Y mm

280mm

Diâmetro da manga do fuso mm

105mm

Conicidade do fuso

BT40

Curso máximo Z1/Z2/Z3/Z4 mm

110mm

Distância do fuso mm

120mm

Extremidade do fuso na mesa de trabalho mm

250/500mm

Distância entre o eixo do fuso e o trilho-guia da base mm

250

Diâmetro máximo de perfuração mm

50mm

Diâmetro máximo de rosqueamento mm

50mm

Velocidade do fuso r/min

0-3000 rpm

Potência do motor do fuso KW

5,5 kW

Dimensões totais LWH:

1700*1850*2250

Peso líquido da máquina-ferramenta KG

1600KG





Processamento de exibição do produto:




Processo de produção:

1 O ferro fundido foi reformado em altas temperaturas e envelhecido por mais de seis meses.

2 Processo de montagem rigoroso (montagem de trilho de linha, montagem de parafuso, montagem de rolamento, etc.)


3 Tecnologia de raspagem requintada (raspagem da base do motor, raspagem da face da extremidade do fuso, raspagem da superfície de montagem da coluna).

4 Sistema de produção científica e controle de qualidade com total rastreabilidade.


Garantia da Qualidade


1. Ao realizar a detecção de erros de passo, a retilineidade do trilho-guia linear nas direções xx e yy pode ser detectada ao mesmo tempo para garantir a precisão de processamento e montagem de cada componente da máquina-ferramenta. A precisão de posicionamento real e a precisão de posicionamento repetitivo da máquina-ferramenta foram medidas.

2. Toda a máquina detecta a verticalidade do fuso e a precisão do plano de trabalho, e deve estar dentro de 0,03 mm.

3. Toda a máquina detecta a perpendicularidade entre o trilho guia do eixo z e a obra, e é necessário garantir que esteja dentro de 0,03 mm.

4 Toda a máquina detecta a verticalidade do trilho-guia do eixo xy e a precisão deve estar dentro de 0,01 mm.




Áreas de aplicação


É adequado para processar lotes pequenos e médios de peças complexas, como caixas de pequeno e médio porte, placas, placas, válvulas, conchas, moldes, etc. É amplamente utilizado em peças de precisão, moldes de precisão, produtos 5G, hardware , peças automotivas e equipamentos médicos. indústria.
